Емкостной датчик KQ6016

Артикул: KQ6016
Ожидается
Под заказ
Код товара KQ-3120NFNKG/2T/2M/US
  • Поделиться:
Емкостной датчик KQ6016
Приложение
Установкаобнаружение через неметаллическую стенку контейнера или на обводных трубах
Средасухой сыпучий материал; жидкости
Электронные данные
Рабочее напряжение [V]10...30 DC
Потребление тока [mA] 17
Класс защитыIII
Защита от переполюсовкида
Выходы
Электрическое исполнениеNPN
Функция выходного сигналанормально открытый / нормально закрытый; (по выбору)
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]100
Частота переключения DC [Hz]10
Защита от короткого замыканияда
Защита от перегрузок по токуда
Диапазон контроля
Диапазон срабатывания [mm]12
Реальное расстояние срабатывания Sr [mm]12 ± 10 %
Точность/ погрешность
Гистерезис [% от Sr]1...15
Смещение точки переключения [% от Sr]-20...20
интерфейсы
Коммуникационный интерфейсIO-Link
Способ передачиCOM1 (4,8 kBaud)
IO-Link проверка1.1
Стандарт SDCIIEC 61131-9 CDV
IO-Link ID прибора371d / 000173h
ПрофилиSmart Sensor
SIO режимда
Миним.время рабочего цикла [ms]100,8
Условия эксплуатации
Температура окружающей среды [°C]-25...80
Примечание к температуре окружающей среды
для применения в UL : ...50 °C
Степень защитыIP 65; IP 67
Испытания / одобрения
ЭMC
EN 61000-4-2 ESD30 kV AD
EN 61000-4-3 ВЧ излучение10 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-6 ВЧ проводимость3 V
EN 55011класс B
Ударопрочность
EN 60068-2-2730 г / 6 ударов / 11 мс полусинуса (x, y, z)
Вибропрочность
EN 60068-2-6(10...55 Hz) / 1 мм амплитуда, период колебаний 5 мин., 30 мин. в зависимости от оси при резонансе или 55 Гц
MTTF [годы]634
Механические данные
Вес [g]57,5
КорпусПрямоугольный
Монтажнезаподлицо
Размеры [mm]20 x 14 x 48
материалкорпус: PBT (полибутилентерефталат) усиленное стекловолокно; Кнопки / светодиод: TPE-U; крышка: PC усиленное стекловолокно
Дисплеи / Элементы управления
Дисплей
Состояние выхода1 x светодиод, жёлтый
Функция обученияда
Электронная блокировкада
Примечания
Упаковочная величина1 шт.
электрическое подключение - разъем
СоединениеКабель: 2 m, PVC (поливинилхлорид), O 2,9 mm
СоединениеРазъем: 1 x M12

— RU-RU — KQ6016-00 — 01.08.2014

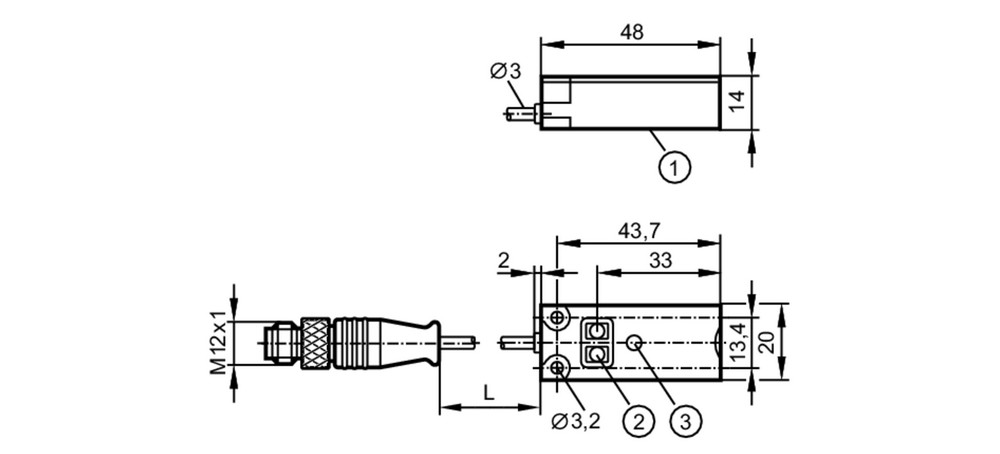

Типовые размеры

1 Чувствительная поверхность

2 Кнопки для программирования

3 светодиод

Схема подключения

электрическое подключение - разъем

Кабель: 2 m, PVC (поливинилхлорид), O 2,9 mm

Разъем: 1 x M12

Соединение

4:OUT / IO-Link
