Емкостной датчик KG5044

Артикул: KG5044
Ожидается
Под заказ
Код товара KG-3008-APKG/NI
  • Поделиться:

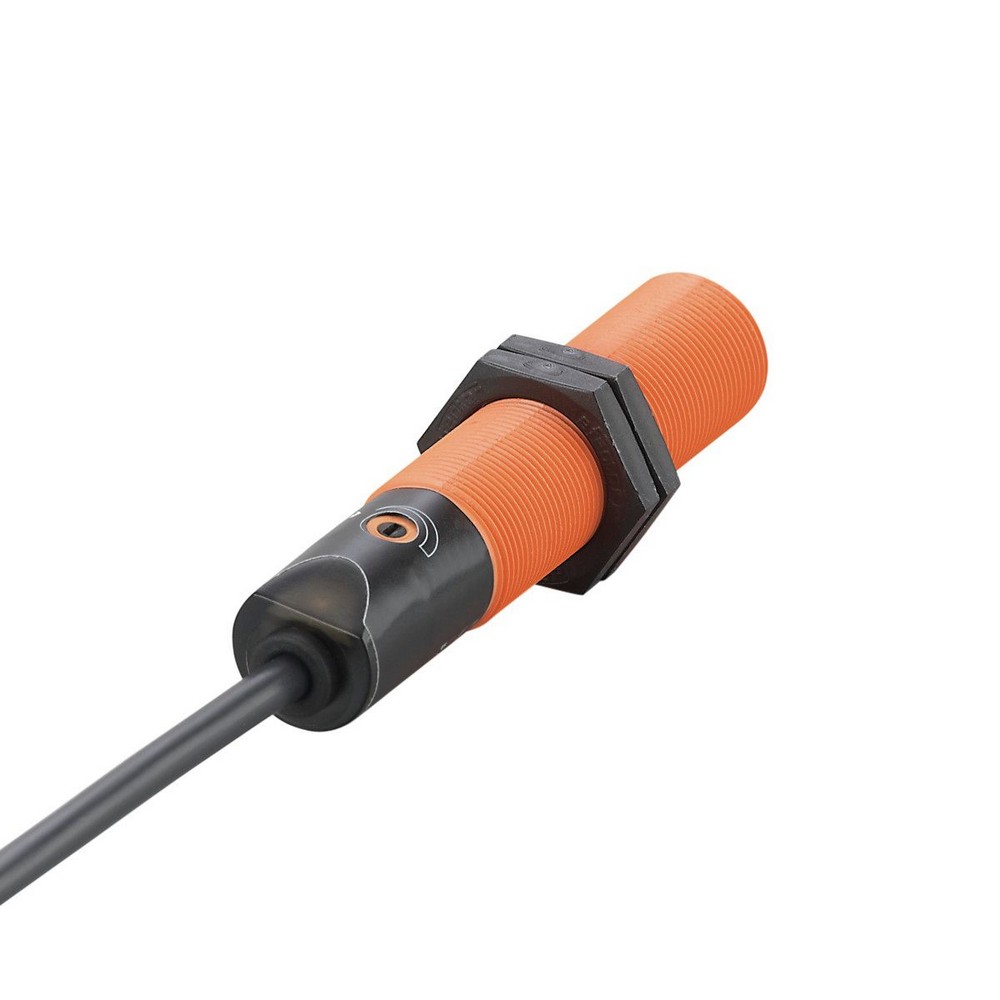

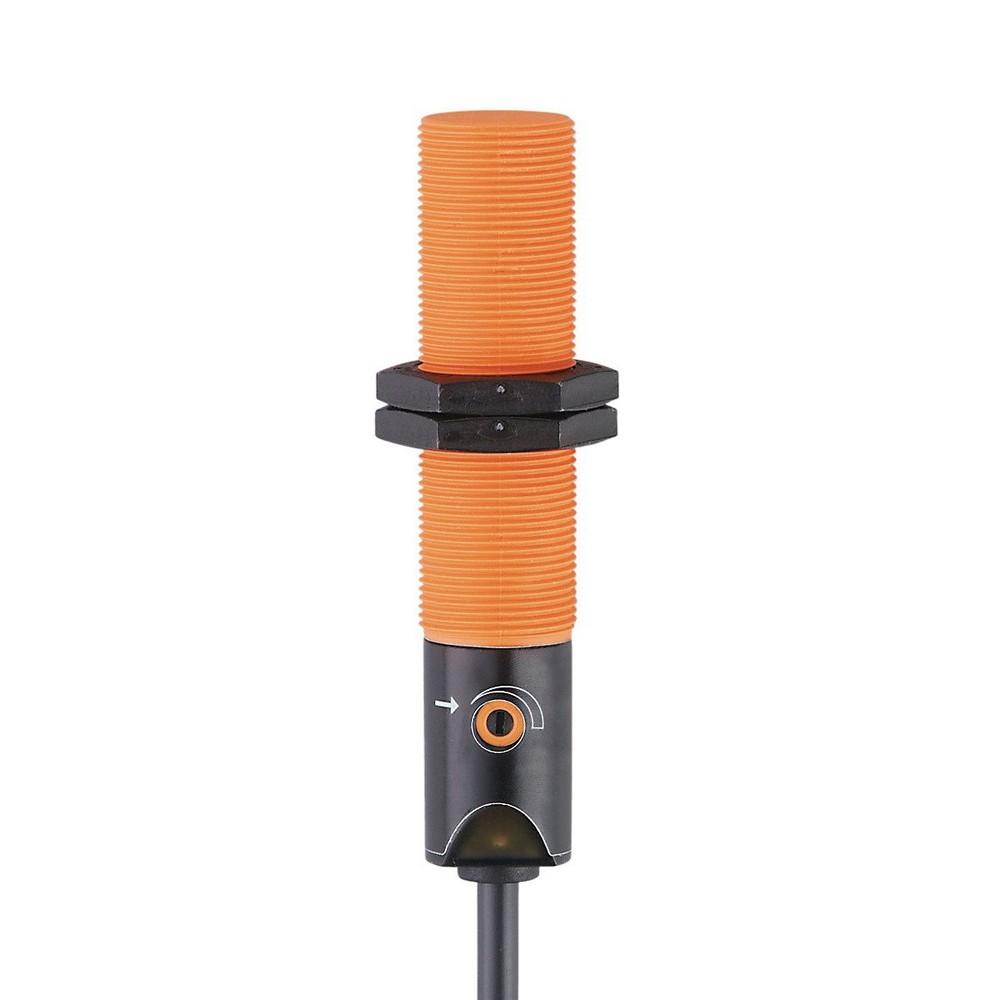

Емкостной датчик KG5044
Электронные данные
Рабочее напряжение [V]10...36 DC; ("supply class 2" согласно cULus)
Потребление тока [mA] 10 (24 V DC) / 15 (36 V DC)
Класс защитыII
Защита от переполюсовкида
Выходы
Электрическое исполнениеPNP
Функция выходного сигналаNC
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]250
Частота переключения DC [Hz]50
Защита от короткого замыканияда
Защита от перегрузок по токуда
Диапазон контроля
Диапазон срабатывания [mm]8
Настраиваемое расстояние срабатыванияда
Заводская настройка расстояния срабатывания [mm]8
Реальное расстояние срабатывания Sr [mm]8 ± 10 %
Рабочее расстояние срабатывания [mm]0...6,5
Точность/ погрешность
Поправочный коэффициентстекло: 0,4 / Вода: 1 / керамика: 0,2 / PVC (поливинилхлорид): 0,2
Гистерезис [% от Sr]1...15
Смещение точки переключения [% от Sr]-15...15
Условия эксплуатации
Температура окружающей среды [°C]-25...80
Степень защитыIP 67
Увеличенная помехоустойчивостьда
Испытания / одобрения
ЭMC
EN 60947-5-2
MTTF [годы]648
Механические данные
Вес [g]124
КорпусРезьбовой корпус
Монтажнезаподлицо
Размеры [mm]M18 x 1 / L = 84
Обозначение резьбыM18 x 1
материалPBT (полибутилентерефталат)
Дисплеи / Элементы управления
Дисплей
Состояние выхода1 x светодиод, жёлтый
Принадлежности
Принадлежности (поставляются в комплекте)
крепежные гайки: 2
отвертка: 1
Примечания
Упаковочная величина1 шт.
электрическое подключение
СоединениеКабель: 2 m, PVC (поливинилхлорид); 3 x 0,34 mm

— RU-RU — KG5044-00 — 13.07.2007

Типовые размеры

Схема подключения

электрическое подключение

Кабель: 2 m, PVC (поливинилхлорид); 3 x 0,34 mm

Соединение

Цвета жил :
BN =коричневый
BU =синий
BK =черный
