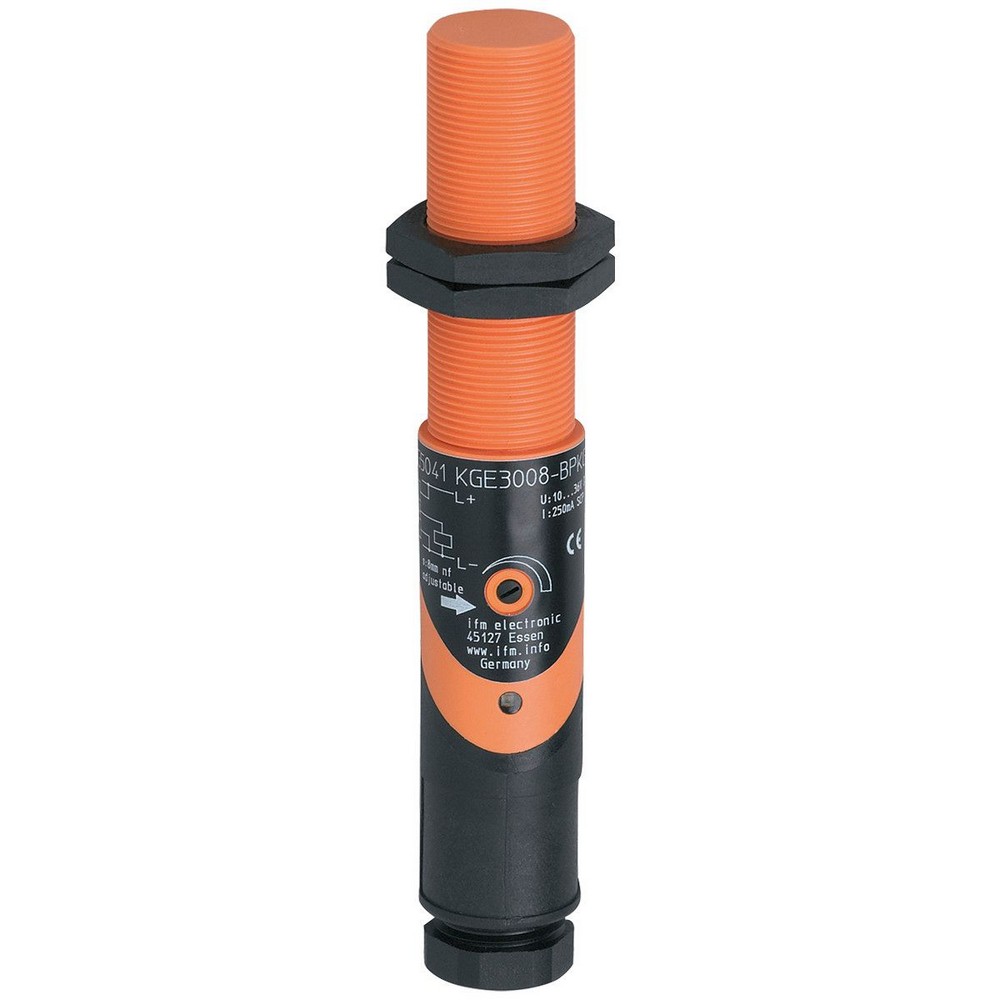

Емкостной датчик KG5041

Артикул: KG5041

Ожидается

Под заказ

Код товара	KGE3008-BPKG/NI

Описание

Электронные данные

Рабочее напряжение [V]

10...36 DC

Потребление тока [mA]

10 (24 V) / 15 (36 V)

Класс защиты

Защита от переполюсовки

да

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

250

Частота переключения DC [Hz]

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

Настраиваемое расстояние срабатывания

да

Заводская настройка расстояния срабатывания [mm]

Реальное расстояние срабатывания Sr [mm]

8 ± 10 %

Рабочее расстояние срабатывания [mm]

0...6,5

Точность/ погрешность

Поправочный коэффициент

стекло: 0,4 / Вода: 1 / керамика: 0,2 / PVC (поливинилхлорид): 0,2

Гистерезис [% от Sr]

1...15

Смещение точки переключения [% от Sr]

-15...15

Условия эксплуатации

Температура окружающей среды [°C]

-25...80

Степень защиты

IP 65

Испытания / одобрения

ЭMC


EN 60947-5-2

MTTF [годы]

637

Механические данные

Вес [g]

81,5

Корпус

Резьбовой корпус

Монтаж

незаподлицо

Размеры [mm]

M18 x 1 / L = 110

Обозначение резьбы

M18 x 1

материал

PBT (полибутилентерефталат); PC

Дисплеи / Элементы управления

Дисплей


Состояние выхода	1 x светодиод, жёлтый

Принадлежности

Принадлежности (поставляются в комплекте)


крепежные гайки: 2
отвертка: 1

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

контактные зажимы: ...2,5 mm; Защитная кабельная оболочка: O 4,5...10 mm; Кабельный ввод: M16 X 1,5

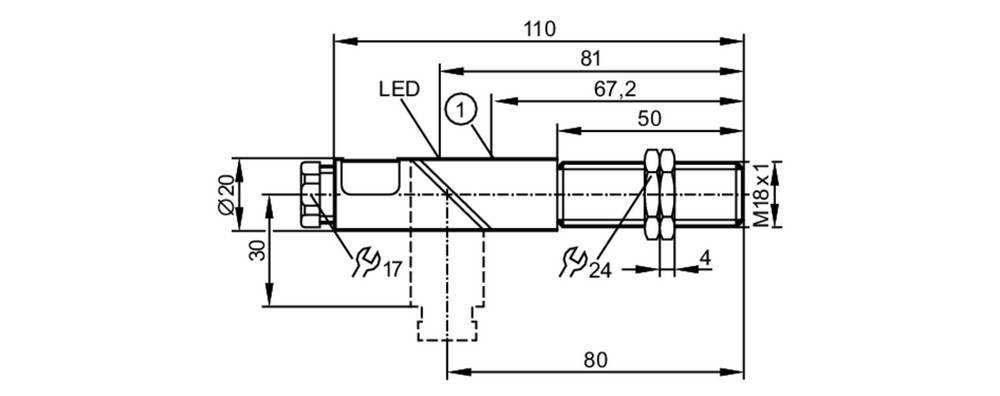

Типовые размеры

1 с потенциометром

Схема подключения

электрическое подключение

контактные зажимы: ...2,5 mm; Защитная кабельная оболочка: O 4,5...10 mm; Кабельный ввод: M16 X 1,5

Соединение
