Емкостной датчик KI503A

Артикул: KI503A
Ожидается
Под заказ
Код товара KIE4150NCPKG/3D
  • Поделиться:

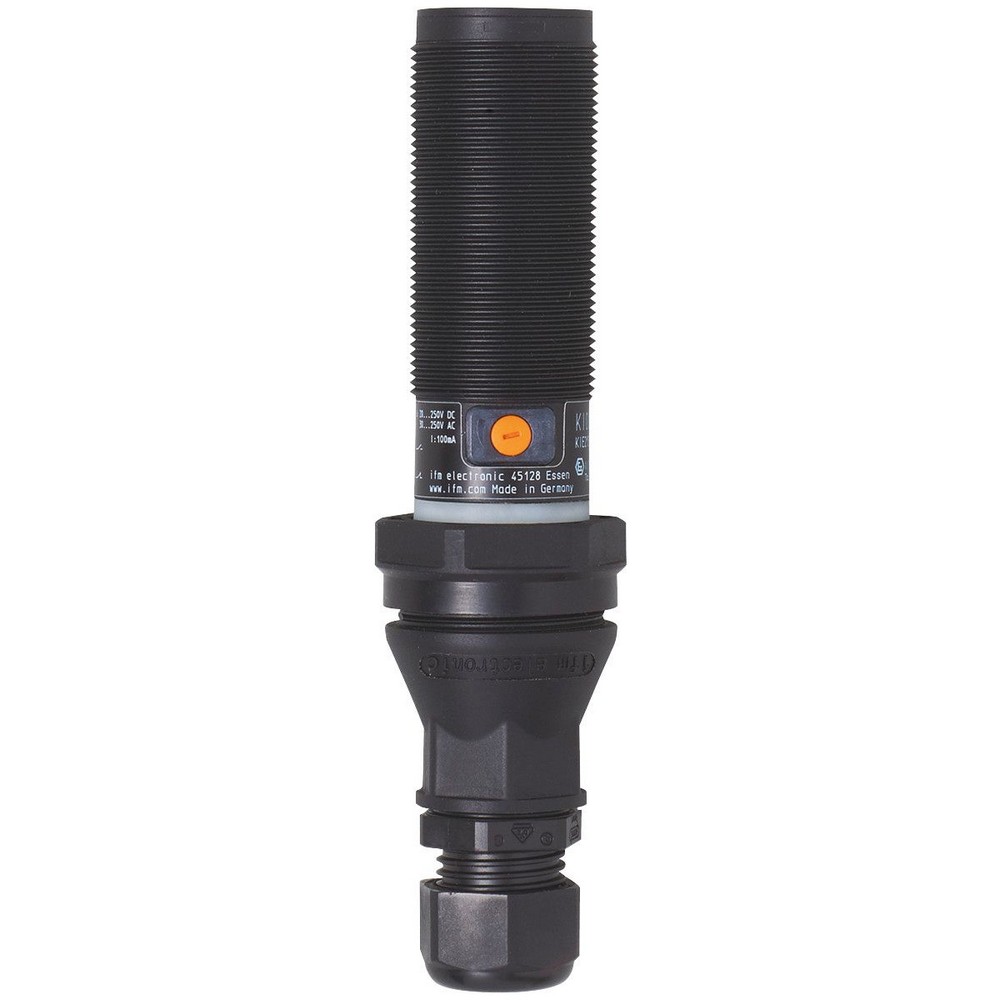

Емкостной датчик KI503A
Электронные данные
Рабочее напряжение [V]10...30 DC
Потребление тока [mA] 20
Класс защитыIII
Защита от перепутывания полярностида
Выходы
Электрическое исполнениеPNP
Функция выходного сигналакомплементарный
Макс. падение напряжения коммутационного выхода DC [V]2,5
Макс. ток утечки [mA]0,1
Постоянный ток нагрузки коммутационного выхода DC [mA]200
Частота переключения DC [Hz]10
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от короткого замыканияда
Защита от перегрузок по токуда
Диапазон контроля
Диапазон срабатывания [mm]15
Настраиваемое расстояние срабатыванияда
Заводская настройка расстояния срабатывания [mm]15
Реальное расстояние срабатывания Sr [mm]15 ± 10 %
Точность/ погрешность
Гистерезис [% от Sr]1...15
Смещение точки переключения [% от Sr]-20...20
Условия эксплуатации
Температура окружающей среды [°C]-20...60
Степень защитыIP 65; IP 67
Испытания / одобрения
Маркировка АТЕХII 3D Ex tc IIIC T90°C Dc X
ЭMC
EN 61000-4-2 ESDkV / 8 kV AD
EN 61000-4-3 ВЧ излучение3 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-6 ВЧ проводимость3 V
EN 55011класс B
IEC 60255-51 kV линейное, Ri: 500 Ом
MTTF [годы]463
Механические данные
Вес [g]149
КорпусРезьбовой корпус
Монтажнезаподлицо
Размеры [mm]M30 x 1,5 / L = 150
Обозначение резьбыM30 x 1,5
МатериалPBT (полибутилентерефталат); PA (полиамид)
Дисплеи / Элементы управления
Дисплей
Состояние выхода1 x светодиод, жёлтый
Принадлежности
Принадлежности (поставляются в комплекте)
крепежные гайки: 2
Примечания
Упаковочная величина1 шт.
электрическое подключение
Соединениеконтактные зажимы: 0,34...1,5 mm; Защитная кабельная оболочка: O 5...9 mm; Кабельный ввод: M20 X 1,5

— RU-RU — KI503A — 10.01.2013

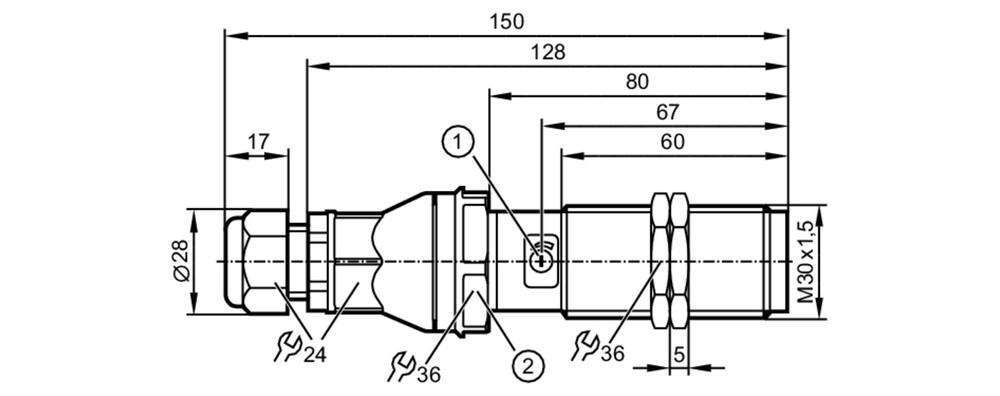

Типовые размеры

1 с потенциометром

2 Момент затяжки 10 Nm

Схема подключения

электрическое подключение

контактные зажимы: 0,34...1,5 mm; Защитная кабельная оболочка: O 5...9 mm; Кабельный ввод: M20 X 1,5

Соединение
