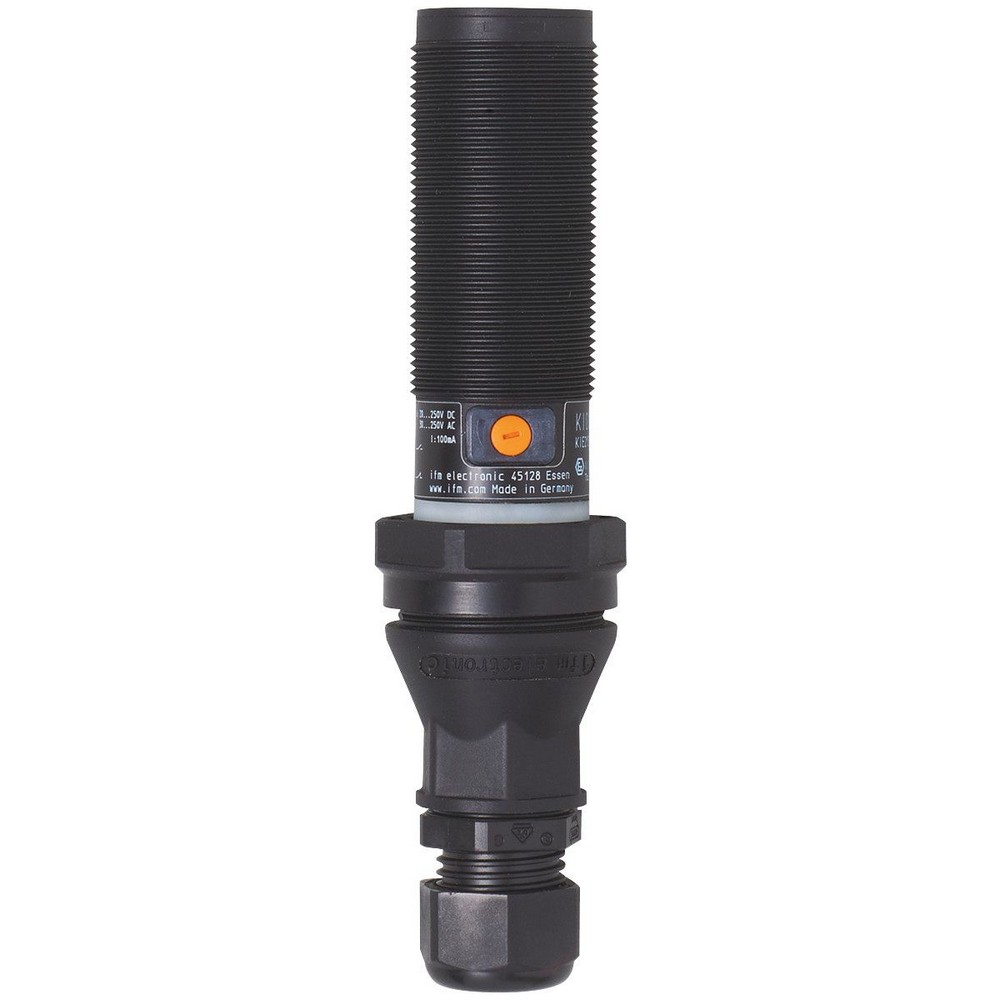

Емкостной датчик KI000A

Артикул: KI000A

Ожидается

Под заказ

Код товара	KIE2150NFBOA/3D

Описание

Электронные данные

Рабочее напряжение [V]

30...250 AC / 20...250 DC

Класс защиты

Защита от перепутывания полярности

да

Выходы

Функция выходного сигнала

нормально открытый / нормально закрытый; (по выбору)

Макс. падение напряжения коммутационного выхода DC [V]

Макс. падение напряжения коммутационного выхода АС [V]

Минимальная нагрузка по току [mA]

Макс. ток утечки [mA]

2,5 (250 V AC) / 1,7 (110 V AC) / 1,5 (24 V DC)

Постоянный ток нагрузки коммутационного выхода АС [mA]

100; (150 (...40 °C))

Постоянный ток нагрузки коммутационного выхода DC [mA]

100; (150 (...40 °C))

Кратковременный ток нагрузки коммутационного выхода [mA]

1000; (20ms / 0,5Hz)

Частота переключения АС [Hz]

Частота переключения DC [Hz]

Примечание к частоте переключения


только для резистивных нагрузок; 2 Гц для категории использования AC-140

Защита от короткого замыкания

нет

Защита от перегрузок по току

нет

Диапазон контроля

Диапазон срабатывания [mm]

Настраиваемое расстояние срабатывания

да

Заводская настройка расстояния срабатывания [mm]

Реальное расстояние срабатывания Sr [mm]

15 ± 10 %

Точность/ погрешность

Поправочный коэффициент

стекло: 0,4 / Вода: 1 / керамика: 0,2 / PVC (поливинилхлорид): 0,2

Гистерезис [% от Sr]

1...15

Смещение точки переключения [% от Sr]

-20...20

Условия эксплуатации

Температура окружающей среды [°C]

-20...60

Степень защиты

IP 65; IP 67

Испытания / одобрения

Маркировка АТЕХ

II 3D Ex tc IIIC T90°C Dc X

ЭMC


EN 61000-4-2 ESD	kV / 8 kV AD
EN 61000-4-3 ВЧ излучение	3 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	1 kV линейное, Ri: 2 Ом
EN 61000-4-6 ВЧ проводимость	3 V
EN 55011	класс B

MTTF [годы]

305

Механические данные

Вес [g]

151

Корпус

Резьбовой корпус

Монтаж

незаподлицо

Размеры [mm]

M30 x 1,5 / L = 150

Обозначение резьбы

M30 x 1,5

Материал

PBT (полибутилентерефталат); PA (полиамид)

Дисплеи / Элементы управления

Дисплей


Состояние выхода	1 x светодиод, жёлтый

Электрическое подключение

Требуемая защита

миниатюрный предохранитель IEC60127-2 лист 1; 2 A; быстрая реакция; Предохранитель должен находиться за пределами взрывоопасной зоны.

Принадлежности

Принадлежности (поставляются в комплекте)


крепежные гайки: 2

Примечания


Рекомендуем проверить прибор на функциональность после короткого замыкания.

Упаковочная величина

1 шт.

электрическое подключение

Соединение

контактные зажимы: 0,34...2,5 mm; Защитная кабельная оболочка: O 5...9 mm; Кабельный ввод: M20 X 1,5

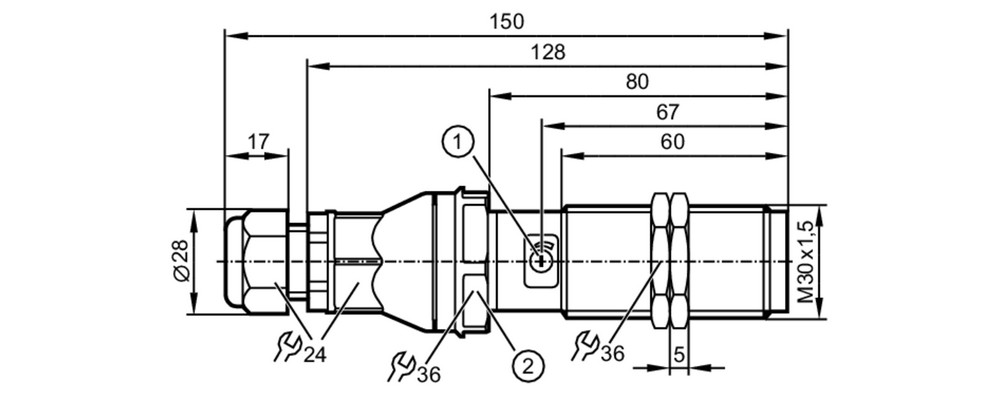

Типовые размеры

1 с потенциометром

2 Момент затяжки 10 Nm

Схема подключения

электрическое подключение

контактные зажимы: 0,34...2,5 mm; Защитная кабельная оболочка: O 5...9 mm; Кабельный ввод: M20 X 1,5

Соединение

	Примечание миниатюрный предохранитель IEC60127-2 лист 1 2 A быстрая реакция
	Предохранитель должен находиться за пределами взрывоопасной зоны.
