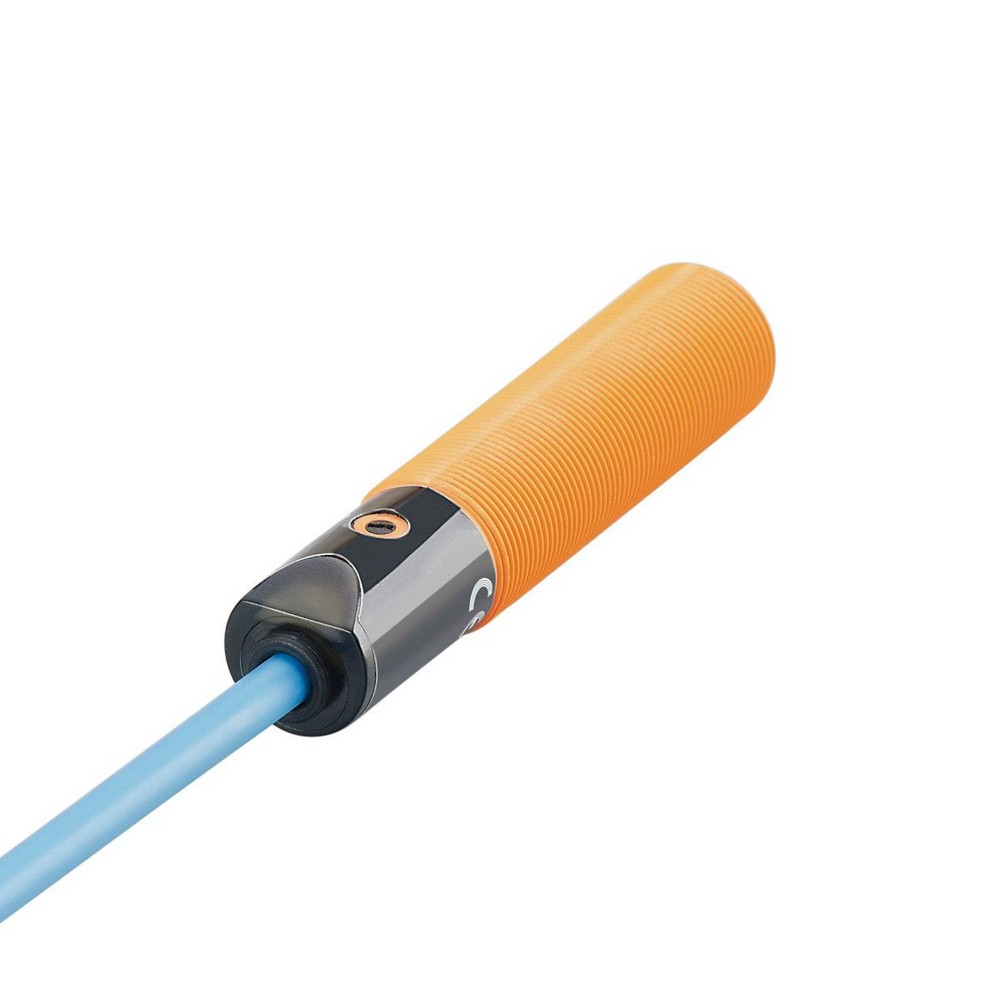

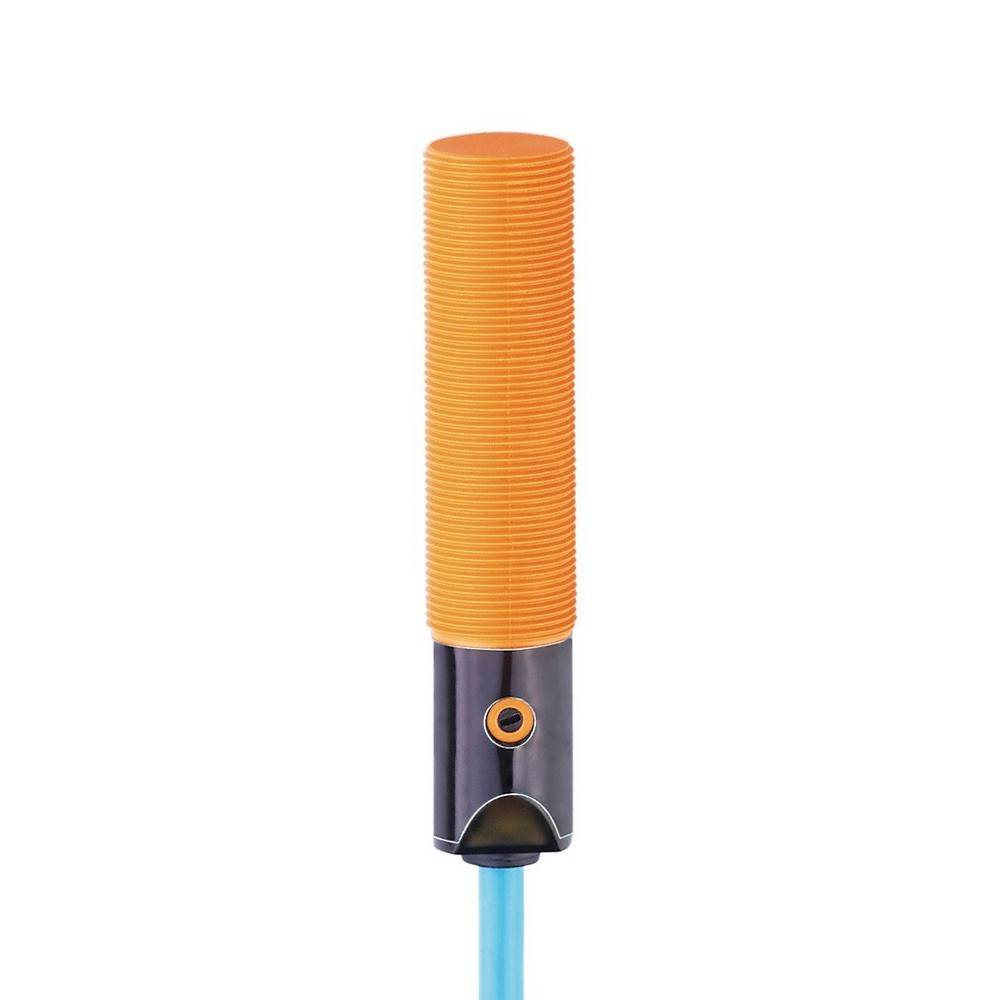

Емкостной датчик NAMUR KG5079

Артикул: KG5079

Ожидается

Под заказ

Код товара	KG-2080-N/6M/1D/1G

Описание

Электронные данные

Подключение к усилителю коммутационного сигнала

да

Коммутирующие усилители

подключение к сертифицированным искробезопасным цепям с максимальными значениями: U = 15 V / I = 50 mA / P = 120 mW

Номинальное напряжение DC [V]

8,2; (1k)

Напряжение питания DC [V]

7,5...15

Потребление тока [mA]

1; (отключено; проводящий: > 2,2)

Класс защиты

Выходы

Функция выходного сигнала

Частота переключения DC [Hz]

Диапазон контроля

Диапазон срабатывания [mm]

Настраиваемое расстояние срабатывания

да

Заводская настройка расстояния срабатывания [mm]

Реальное расстояние срабатывания Sr [mm]

8 ± 10 %

Точность/ погрешность

Поправочный коэффициент

стекло: 0,4 / Вода: 1 / керамика: 0,2 / PVC (поливинилхлорид): 0,2

Гистерезис [% от Sr]

1...15

Смещение точки переключения [% от Sr]

-15...15

Условия эксплуатации

Температура окружающей среды [°C]

-20...60

Степень защиты

IP 67

Испытания / одобрения

Разрешение

BVS 13 ATEX E009 X; IECEx BVS 13.0015 X

Маркировка АТЕХ

II 1G Ex ia IIB T4 Ga

II 1D Ex ia IIIC T135°C Da

ЭMC


EN 61000-4-2 ESD	- kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	3 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 ВЧ проводимость	3 V
EN 55011 излучение	класс B

Ударопрочность


EN 60947-5-2

MTTF [годы]

503

Классификация безопасности

Макс. внутренняя емкость [nF]

11,5

Макс. внутренняя индуктивность [µH]

Механические данные

Вес [g]

320

Корпус

Резьбовой корпус

Монтаж

незаподлицо

Размеры [mm]

M18 x 1 / L = 84

Обозначение резьбы

M18 x 1

Материал

PBT (полибутилентерефталат)

Дисплеи / Элементы управления

Дисплей


Состояние выхода	1 x светодиод, жёлтый

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Кабель: 6 m, PVC (поливинилхлорид); 2 x 0,5 mm

Типовые размеры

Схема подключения

электрическое подключение

Кабель: 6 m, PVC (поливинилхлорид); 2 x 0,5 mm

Соединение

	Цвета жил :
BN =	коричневый
BU =	синий
