Емкостной датчик KD501A

Артикул: KD501A

Ожидается

Под заказ

Код товара	KDE3060-FPKG/NI/3D

Описание

Электронные данные

Рабочее напряжение [V]

10...36 DC

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

нормально открытый / нормально закрытый; (по выбору)

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

200

Частота переключения DC [Hz]

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

Настраиваемое расстояние срабатывания

да

Заводская настройка расстояния срабатывания [mm]

Реальное расстояние срабатывания Sr [mm]

60 ± 10 %

Точность/ погрешность

Поправочный коэффициент

стекло: 0,4 / Вода: 1 / керамика: 0,2 / PVC (поливинилхлорид): 0,2

Гистерезис [% от Sr]

1...15

Смещение точки переключения [% от Sr]

-15...15

Условия эксплуатации

Температура окружающей среды [°C]

-20...60

Степень защиты

IP 65

Увеличенная помехоустойчивость

да

Испытания / одобрения

Маркировка АТЕХ

II 3D Ex tc IIIC T90°C Dc X IP65

ЭMC


EN 60947-5-2

MTTF [годы]

537

Механические данные

Вес [g]

279

Корпус

Прямоугольный

Монтаж

незаподлицо

Размеры [mm]

105 x 80 x 42

Материал

PPE модифицированный; PA (полиамид)

Момент затяжки [Nm]

винты корпуса: 0,9 Nm; болты: 4 Nm

Дисплеи / Элементы управления

Дисплей


Состояние выхода	1 x светодиод, жёлтый

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

контактные зажимы: 0,34...2,5 mm; Защитная кабельная оболочка: O 5...9 mm; Кабельный ввод: M20 X 1,5

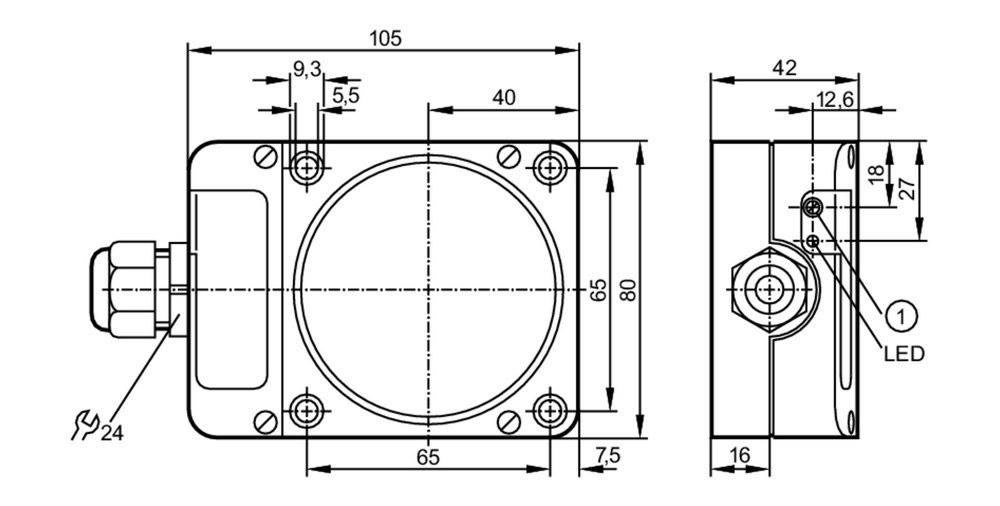

Типовые размеры

1 с потенциометром

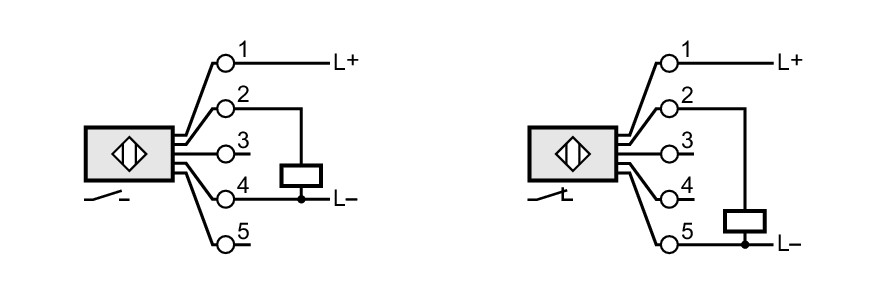

Схема подключения

электрическое подключение

контактные зажимы: 0,34...2,5 mm; Защитная кабельная оболочка: O 5...9 mm; Кабельный ввод: M20 X 1,5

Соединение
