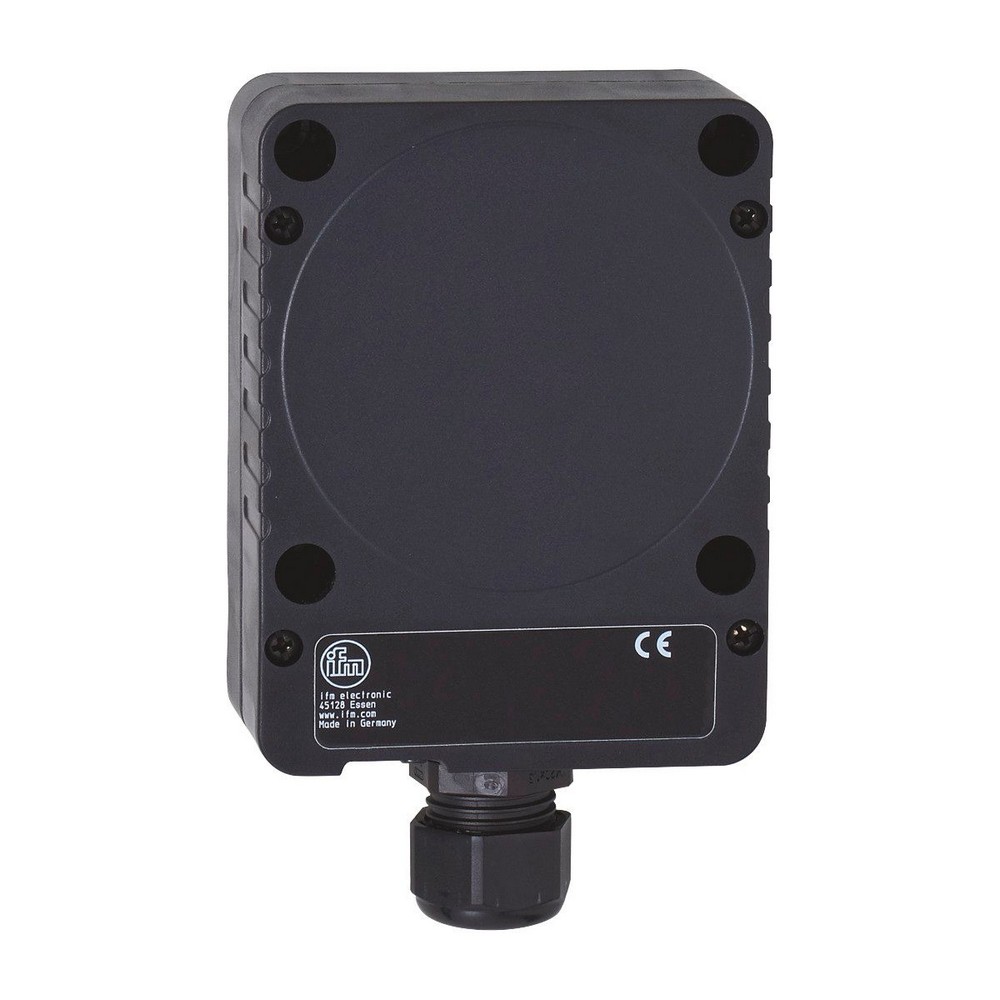

Емкостной датчик KD001A

Артикул: KD001A
Ожидается
Под заказ
Код товара KDE2060-FBOA/NI/3D
  • Поделиться:
Емкостной датчик KD001A
Электронные данные
Рабочее напряжение [V]20...250 AC/DC
Класс защитыII
Защита от перепутывания полярностинет
Выходы
Функция выходного сигналанормально открытый / нормально закрытый; (по выбору)
Макс. падение напряжения коммутационного выхода DC [V]8
Макс. падение напряжения коммутационного выхода АС [V]10
Минимальная нагрузка по току [mA]5
Макс. ток утечки [mA]2,5 (250 V AC) / 1,7 (110 V AC) / 1,3 (24 V DC)
Постоянный ток нагрузки коммутационного выхода АС [mA]130; (250 (...40 °C))
Постоянный ток нагрузки коммутационного выхода DC [mA]130; (250 (...40 °C))
Кратковременный ток нагрузки коммутационного выхода [mA]1500; (20 ms / 0,5 Hz)
Частота переключения АС [Hz]4
Частота переключения DC [Hz]4
Примечание к частоте переключения
только для резистивных нагрузок; 2 Гц для категории использования AC-140
Защита от короткого замыканиянет
Защита от перегрузок по токунет
Диапазон контроля
Диапазон срабатывания [mm]60
Настраиваемое расстояние срабатыванияда
Заводская настройка расстояния срабатывания [mm]60
Реальное расстояние срабатывания Sr [mm]60 ± 10 %
Точность/ погрешность
Поправочный коэффициентстекло: 0,4 / Вода: 1 / керамика: 0,2 / PVC (поливинилхлорид): 0,2
Гистерезис [% от Sr]1...15
Смещение точки переключения [% от Sr]-15...15
Условия эксплуатации
Температура окружающей среды [°C]-20...60
Степень защитыIP 65
Увеличенная помехоустойчивостьда
Испытания / одобрения
Маркировка АТЕХII 3D Ex tc IIIC T90°C Dc X IP65
ЭMC
EN 60947-5-2
MTTF [годы]270
Механические данные
Вес [g]281,5
КорпусПрямоугольный
Монтажнезаподлицо
Размеры [mm]105 x 80 x 42
МатериалPPE модифицированный; PA (полиамид)
Момент затяжки [Nm]винты корпуса: 0,9 Nm; болты: 4 Nm
Дисплеи / Элементы управления
Дисплей
Состояние выхода1 x светодиод, жёлтый
Электрическое подключение
Требуемая защитаминиатюрный предохранитель IEC60127-2 лист 1; 2 A; быстрая реакция; Предохранитель должен находиться за пределами взрывоопасной зоны.
Примечания
Примечания
Рекомендуем проверить прибор на функциональность после короткого замыкания.
Упаковочная величина1 шт.
электрическое подключение
Соединениеконтактные зажимы: 0,34...2,5 mm; Защитная кабельная оболочка: O 5...9 mm; Кабельный ввод: M20 X 1,5

— RU-RU — KD001A — 21.01.2015

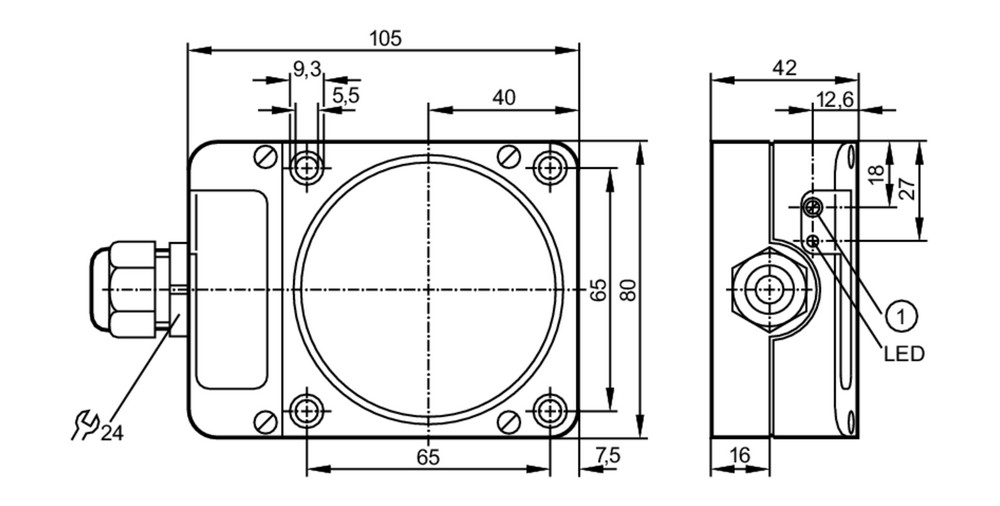

Типовые размеры

1 с потенциометром

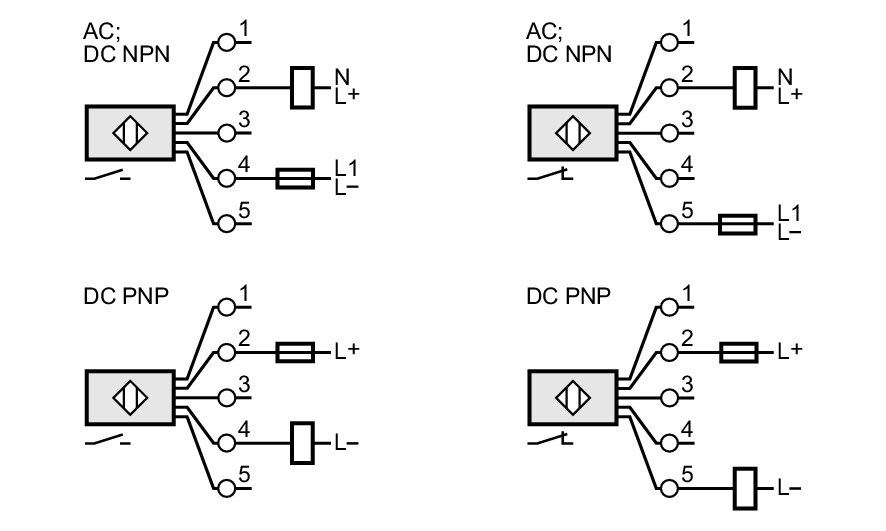

Схема подключения

электрическое подключение

контактные зажимы: 0,34...2,5 mm; Защитная кабельная оболочка: O 5...9 mm; Кабельный ввод: M20 X 1,5

Соединение

Примечание миниатюрный предохранитель IEC60127-2 лист 1 2 A быстрая реакция
Предохранитель должен находиться за пределами взрывоопасной зоны.
