Емкостной датчик KG0016

Артикул: KG0016
Ожидается
Под заказ
Код товара KG-2120NFBOAP2T/LS100
  • Поделиться:

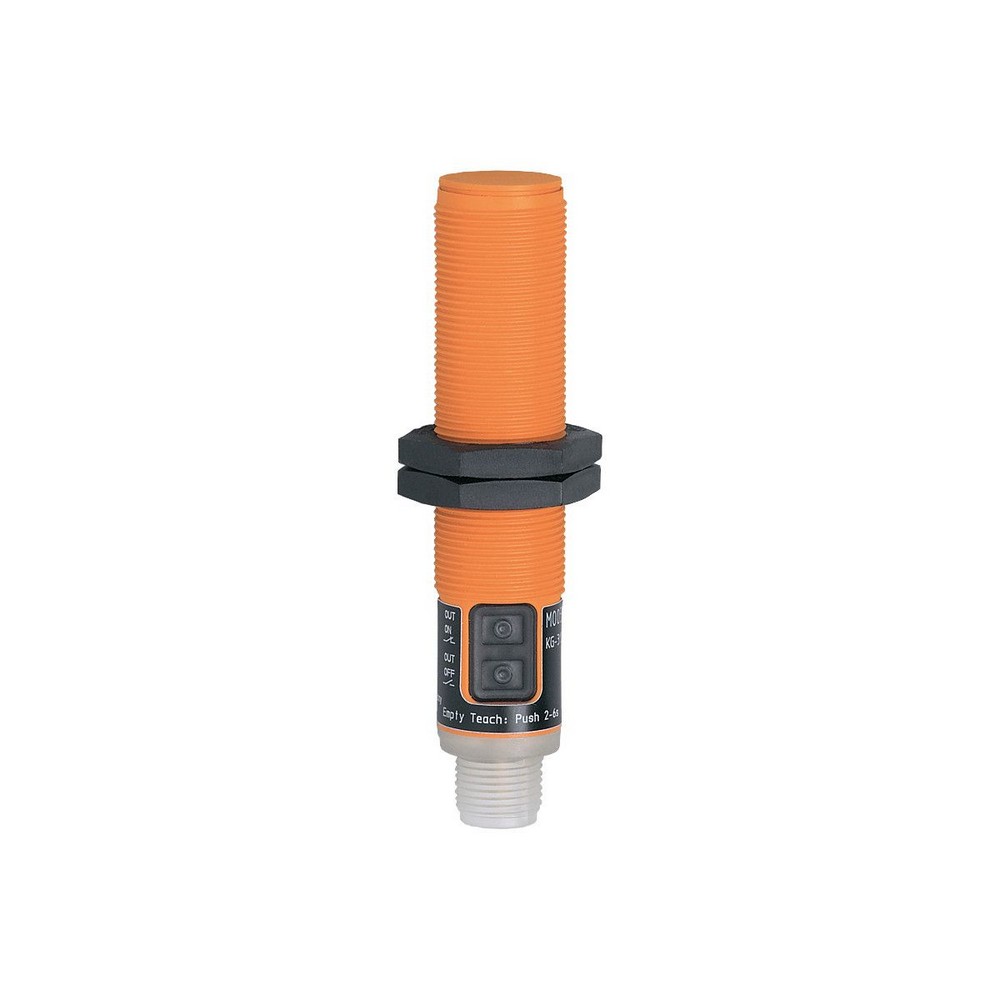

Емкостной датчик KG0016
Приложение
Установкаобнаружение через неметаллическую стенку контейнера или на обводных трубах
Средасухой сыпучий материал; жидкости
Рекомендуемые средысреда с диэлектрической постоянной 20; масла
Электронные данные
Частота АС [Hz]47...63
Рабочее напряжение [V]30...250 AC / 20...250 DC
Класс защитыII
Защита от перепутывания полярностида
Выходы
Функция выходного сигналанормально открытый / нормально закрытый; (по выбору)
Макс. падение напряжения коммутационного выхода DC [V]8
Макс. падение напряжения коммутационного выхода АС [V]10
Макс. ток утечки [mA]2,5 (250 V AC) / 1,7 (110 V AC) / 1,5 (24 V DC)
Постоянный ток нагрузки коммутационного выхода АС [mA]100; (150 (...40 °C))
Постоянный ток нагрузки коммутационного выхода DC [mA]100; (150 (...40 °C))
Кратковременный ток нагрузки коммутационного выхода [mA]1000; (20 ms / 0,5 Hz)
Частота переключения АС [Hz]10
Частота переключения DC [Hz]10
Защита от короткого замыканиянет
Защита от перегрузок по токунет
Диапазон контроля
Диапазон срабатывания [mm]4...24; (Кнопки для программирования)
Настраиваемое расстояние срабатыванияда
Заводская настройка расстояния срабатывания [mm]12
Реальное расстояние срабатывания Sr [mm]12 ± 10 %
Точность/ погрешность
Поправочный коэффициентстекло: 0,4 / Вода: 1 / керамика: 0,2 / PVC (поливинилхлорид): 0,1
Гистерезис [% от Sr]1...15
Смещение точки переключения [% от Sr]-20...20
Условия эксплуатации
Температура окружающей среды [°C]-25...80
Примечание к температуре окружающей среды
температура чувствительной поверхности: -25...110 °C
Степень защитыIP 65; IP 67
Испытания / одобрения
ЭMC
EN 60947-5-2
MTTF [годы]321
Механические данные
Вес [g]59,5
КорпусРезьбовой корпус
Монтажнезаподлицо
Размеры [mm]M18 x 1 / L = 87
Обозначение резьбыM18 x 1
материалкорпус: PBT (полибутилентерефталат); разъем: PC; Кнопки / светодиод: TPE-U
Дисплеи / Элементы управления
Дисплей
Состояние выхода1 x Светодиодное кольцо, жёлтый разъем горит прозрачно
электрическое подключение
Требуемая защитаминиатюрный предохранитель IEC60127-2 лист 1; 2 A; быстрая реакция
Принадлежности
Принадлежности (поставляются в комплекте)
крепежные гайки: 2
Примечания
Примечания
Примечание:
Проверьте безопасность работы прибора после короткого замыкания.
Упаковочная величина1 шт.
электрическое подключение - разъем
Разъем: 1 x 1/2"

— RU-RU — KG0016-00 — 03.02.2011

Типовые размеры

1 Светодиодное кольцо

2 Кнопки для программирования

Схема подключения

электрическое подключение - разъем

Разъем: 1 x 1/2"

Примечание миниатюрный предохранитель IEC60127-2 лист 1 2 A быстрая реакция
