Емкостный датчик для высокой температуры KN5121

Артикул: KN5121
Ожидается
Под заказ
Код товара KNM30-HAFPKG
  • Поделиться:

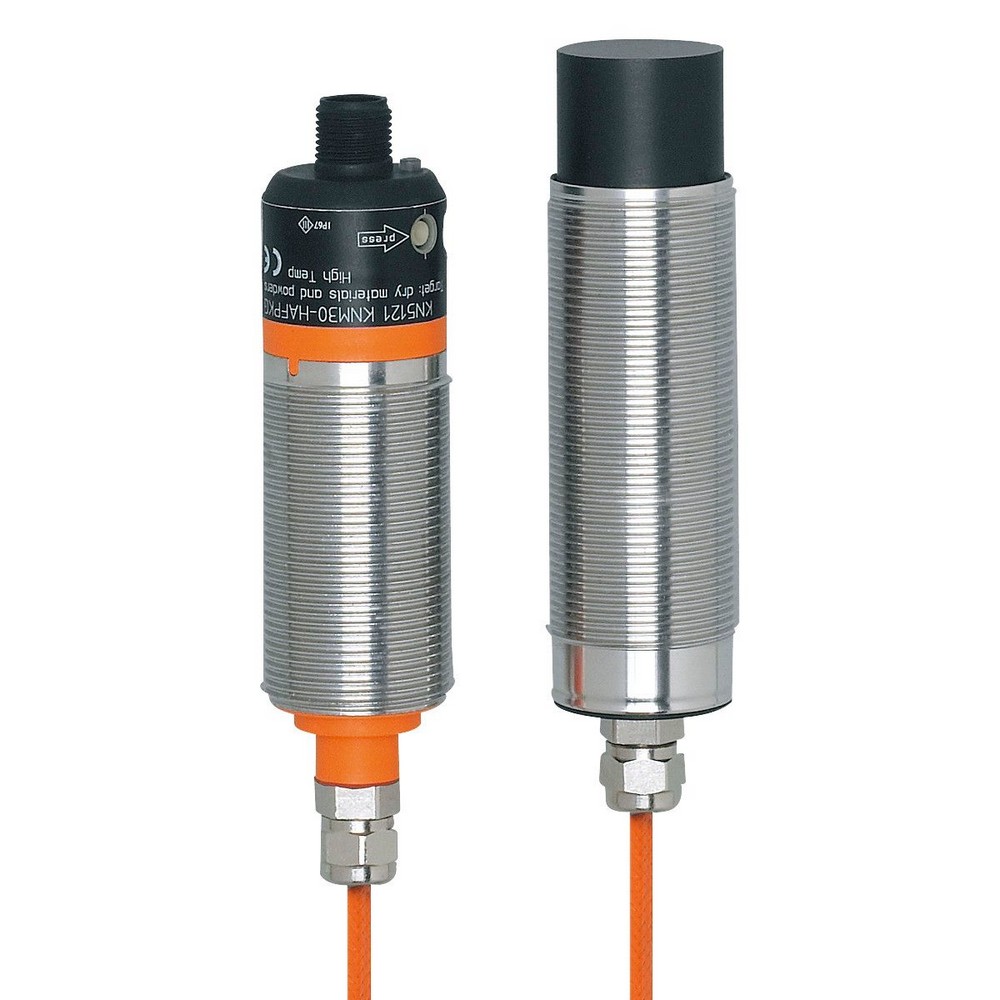

Емкостный датчик для высокой температуры KN5121
Приложение
Средасухой сыпучий материал
Рекомендуемые средыпластиковые гранулы
Электронные данные
Рабочее напряжение [V]10...30 DC
Потребление тока [mA]34; (стандартный: 34 (24 V); максимальный: 39 (30 V))
Класс защитыIII
Защита от переполюсовкида
Выходы
Электрическое исполнениеPNP
Функция выходного сигналанормально открытый / нормально закрытый; (по выбору)
Макс. падение напряжения коммутационного выхода DC [V]2,5
Макс. падение напряжения функционального контрольного выхода [V]3,5
Макс. нагрузка тока для функционального контрольного выхода [mA]10
Постоянный ток нагрузки коммутационного выхода DC [mA]200
Частота переключения DC [Hz]10
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон контроля
Диапазон срабатывания [mm]Программируемое растояние срабатывания
Настраиваемое расстояние срабатыванияда
Условия эксплуатации
Температура окружающей среды [°C]-15...230
Примечание к температуре окружающей среды
датчик: -15...230 °C
кратковременно: ...250 °C (4 h)
HF соединительный кабель: -25...200 °C
электроника: -25...70 °C
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 60947-5-2
MTTF [годы]347
Механические данные
Вес [g]458,5
КорпусРезьбовой корпус
Монтажнезаподлицо
Размеры [mm]M30 x 1,5 / L = 116
Обозначение резьбыM30 x 1,5
материалкорпус датчика: PPS; латунь покрыт белой бронзой; электроника корпуса: PBT (полибутилентерефталат); PP; латунь покрыт белой бронзой
Дисплеи / Элементы управления
Дисплей
Состояние выхода2 x светодиод, жёлтый
режим работы1 x светодиод, зелёный
ошибка1 x светодиод, красный
Принадлежности
Принадлежности (поставляются в комплекте)
крепежные гайки: 2
Примечания
Упаковочная величина1 шт.
электрическое подключение - HF соединительный кабель
Кабель: 2 m
электрическое подключение - разъем
NOРазъем: 1 x M12

— RU-RU — KN5121-01 — 11.10.2007

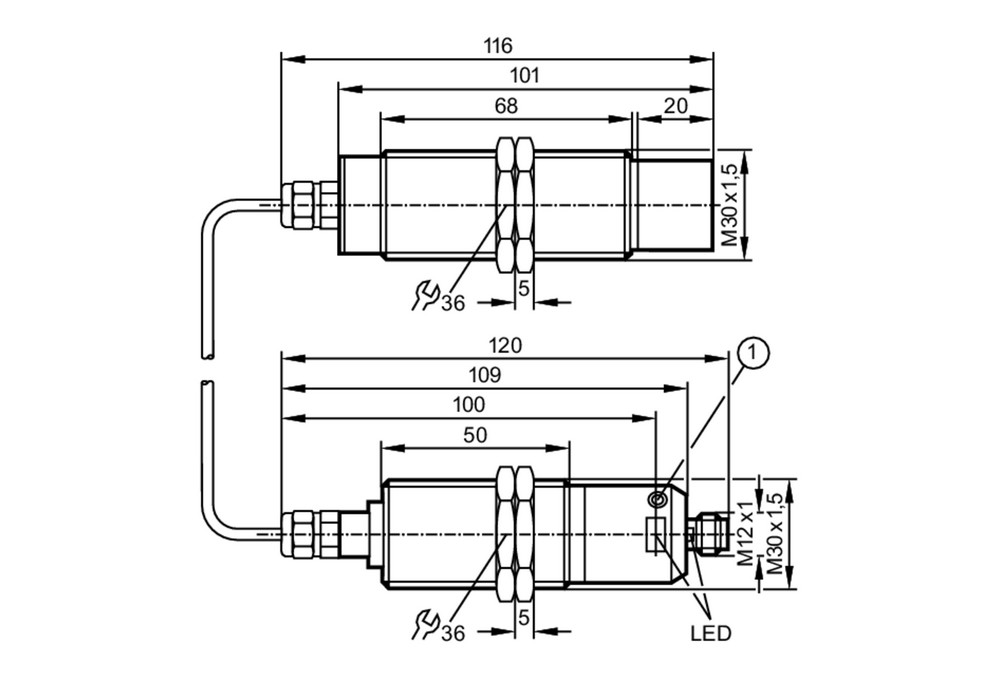

Типовые размеры

1 Кнопка для программирования

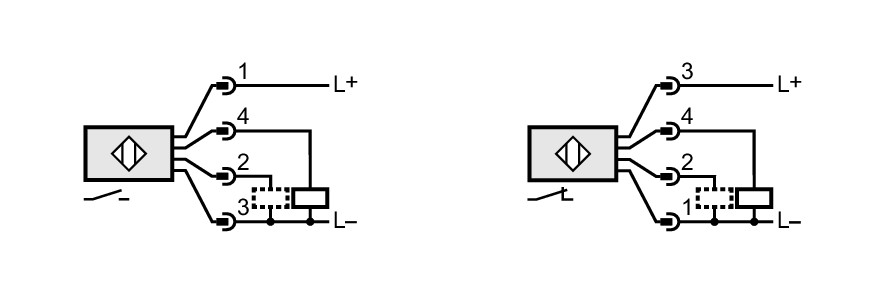

Схема подключения

электрическое подключение - HF соединительный кабель

Кабель: 2 m

электрическое подключение - разъем

Разъем: 1 x M12

NO

2:Функциональный контрольный выход провод программирования
