Рефлекторный датчик O6P401

Артикул: O6P401

Ожидается

Под заказ

Код товара	O6P-FNKG/AS/4P

Описание

Приложение

Функциональный принцип

Рефлекторный датчик

Применение

подходит для использования в станкостроении

Электронные данные

Рабочее напряжение [V]

10...30 DC

Потребление тока [mA]

12; ((24 V))

Класс защиты

III

Защита от переполюсовки

да

Тип света

красный свет

Длина волны [nm]

633

Выходы

Электрическое исполнение

NPN

Функция выходного сигнала

Режим срабатывания на свет / затемнение; (по выбору)

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Частота переключения DC [Hz]

1000

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Диапазон контроля

Расстояние срабатывания с призматическим отражателем [m]

0,05...5; (Призматический отражатель O 80 E20005)

Настраиваемый диапазон

да

Макс. диаметр светового пятна [mm]

150

Размеры светового пятна по отношению к

при максимальном диапазоне

Доступен поляризационный фильтр

да

Условия эксплуатации

Температура окружающей среды [°C]

-25...60

Степень защиты

IP 65; IP 67; IP 68

Испытания / одобрения

ЭMC


EN 60947-5-2

MTTF [годы]

909

Сертификат UL


Регистрационный номер UL	E010

Механические данные

Вес [g]

34,4

Корпус

Прямоугольный

Размеры [mm]

41,3 x 13 x 21

материал

корпус: нерж. сталь (1.4404 / 316L); пластмасса: PPSU; Уплотнение: FKM

Материал линз


PMMA

Насадка на линзы

Боковая оптика

Дисплеи / Элементы управления

Дисплей


Состояние выхода	1 x светодиод, жёлтый
режим работы	1 x светодиод, зелёный

Примечания


Напряжение питания "supply class 2" согласно cULus

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M8

диаграммы и графики

график эксплуатационного резерва

x:	Abstand [mm]
y:	Funktionsreservefaktor

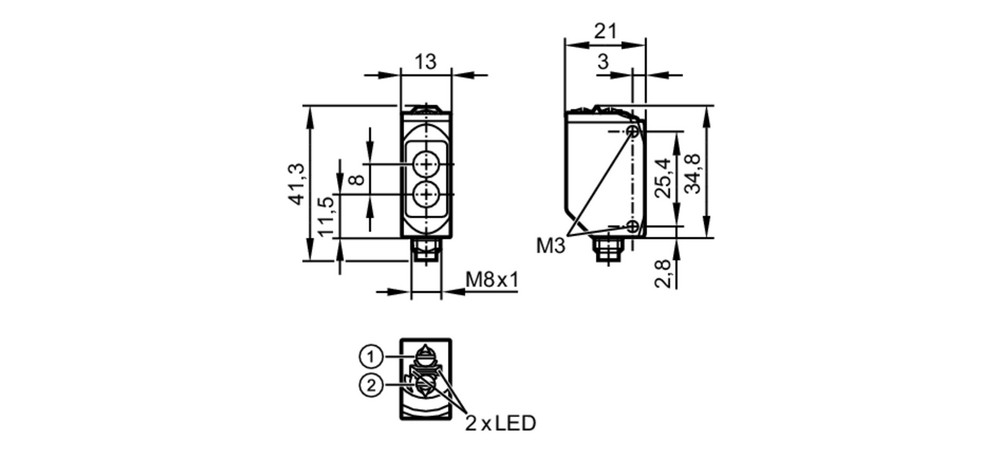

Типовые размеры

1 Выбор функции выхода

2 Потенциометр для настройки чувствительности

Приёмник за верхней линзой

излучатель за нижней линзой

Схема подключения

электрическое подключение

Разъем: 1 x M8

Соединение
