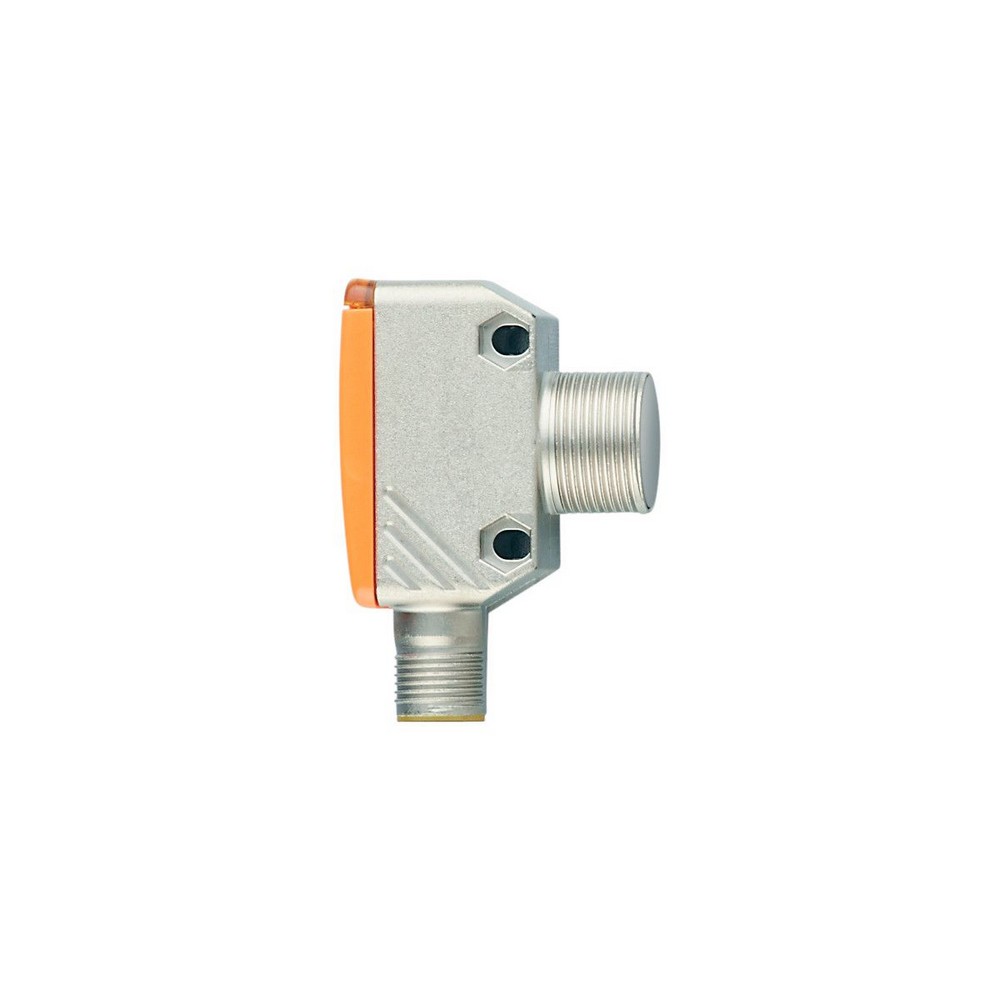

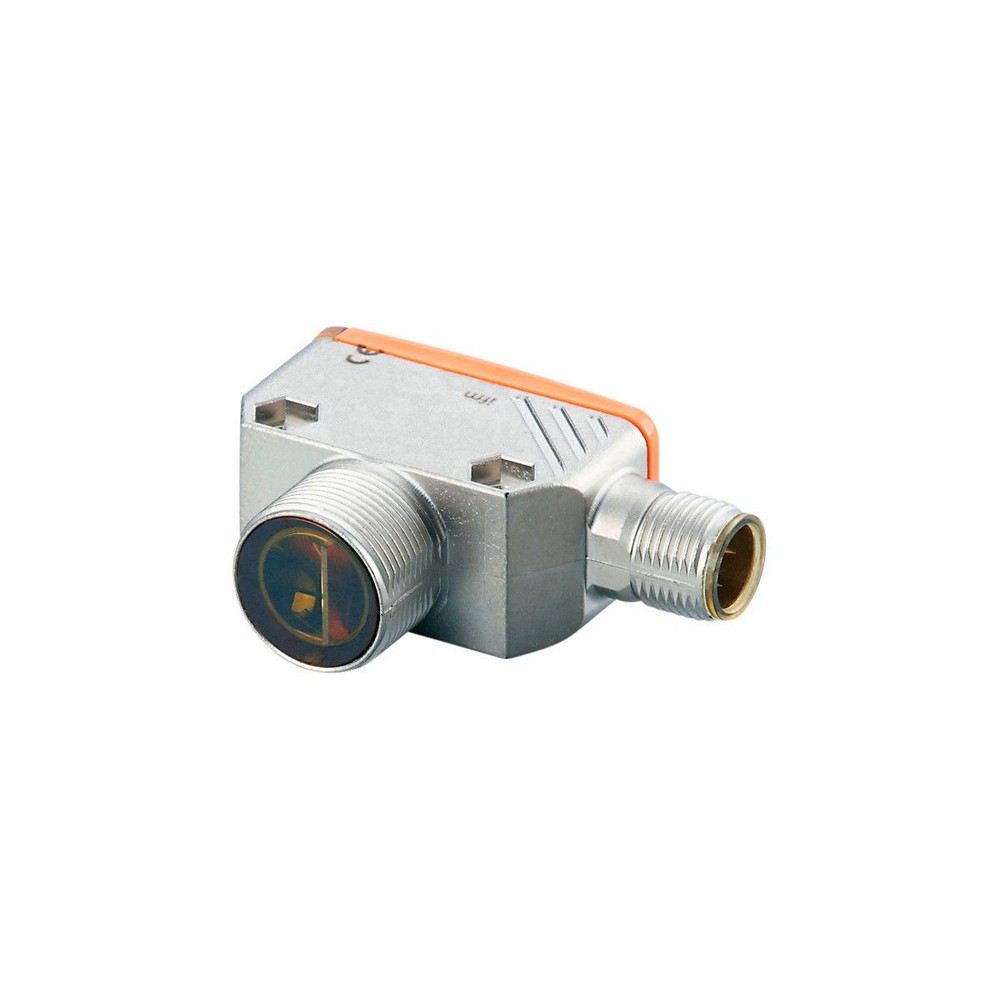

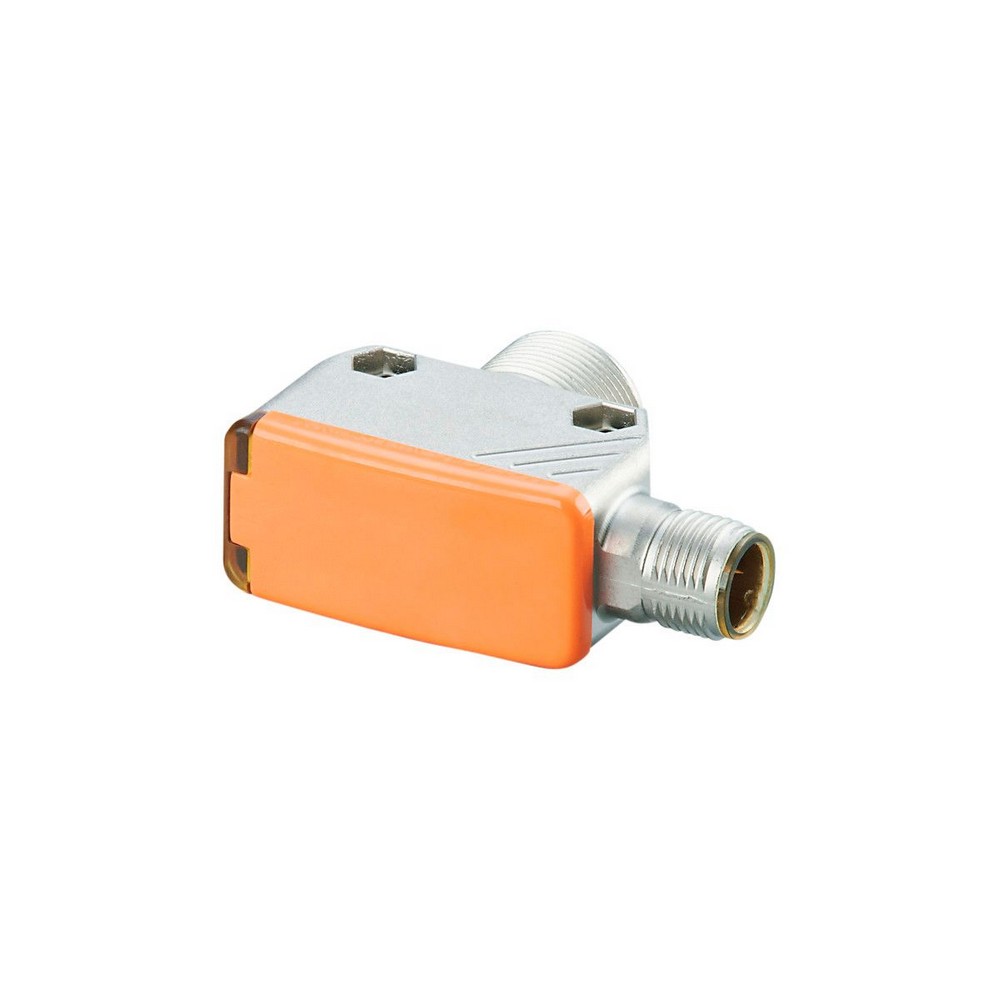

датчик диффузного отражения с функцией подавления заднего фона OGH282

Артикул: OGH282

Ожидается

Под заказ

Код товара	OGH-HNKG/US/CUBE/100MM

датчик диффузного отражения с функцией подавления заднего фона OGH282

Описание

Приложение

Функциональный принцип

Датчик диффузного отражения

Электронные данные

Рабочее напряжение [V]

10...30 DC

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Тип света

красный свет

Длина волны [nm]

624

Выходы

Электрическое исполнение

NPN

Функция выходного сигнала

Режим срабатывания на свет

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

200

Частота переключения DC [Hz]

1000

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Диапазон [mm]

100; (белая бумага 200 x 200 mm 90 % отражение)

Диапазон для белого объекта (90 % отражение) [mm]

100

Диапазон для серого объекта (18 % отражение) [mm]

100

Диапазон для черного объекта (6 % отражение) [mm]

100

Настраиваемый диапазон

нет

Макс. диаметр светового пятна [mm]

Размеры светового пятна по отношению к

при максимальном диапазоне

Доступно подавление заднего фона

да

Условия эксплуатации

Температура окружающей среды [°C]

-25...60

Степень защиты

IP 67

Испытания / одобрения

ЭMC


EN 60947-5-2

MTTF [годы]

366

Механические данные

Вес [g]

Корпус

Прямоугольный

материал

отливка из цинка; PEI

Материал линз


PEI

Насадка на линзы

Боковая оптика

Дисплеи / Элементы управления

Дисплей


Состояние выхода	1 x светодиод, жёлтый
режим работы	1 x светодиод, зелёный

Принадлежности

Принадлежности (поставляются в комплекте)


контргайка: 1 x

Примечания


Напряжение питания "supply class 2" согласно cULus

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12

Типовые размеры

излучатель за нижней линзой

Приёмник за верхней линзой

Схема подключения

электрическое подключение

Разъем: 1 x M12

Соединение
