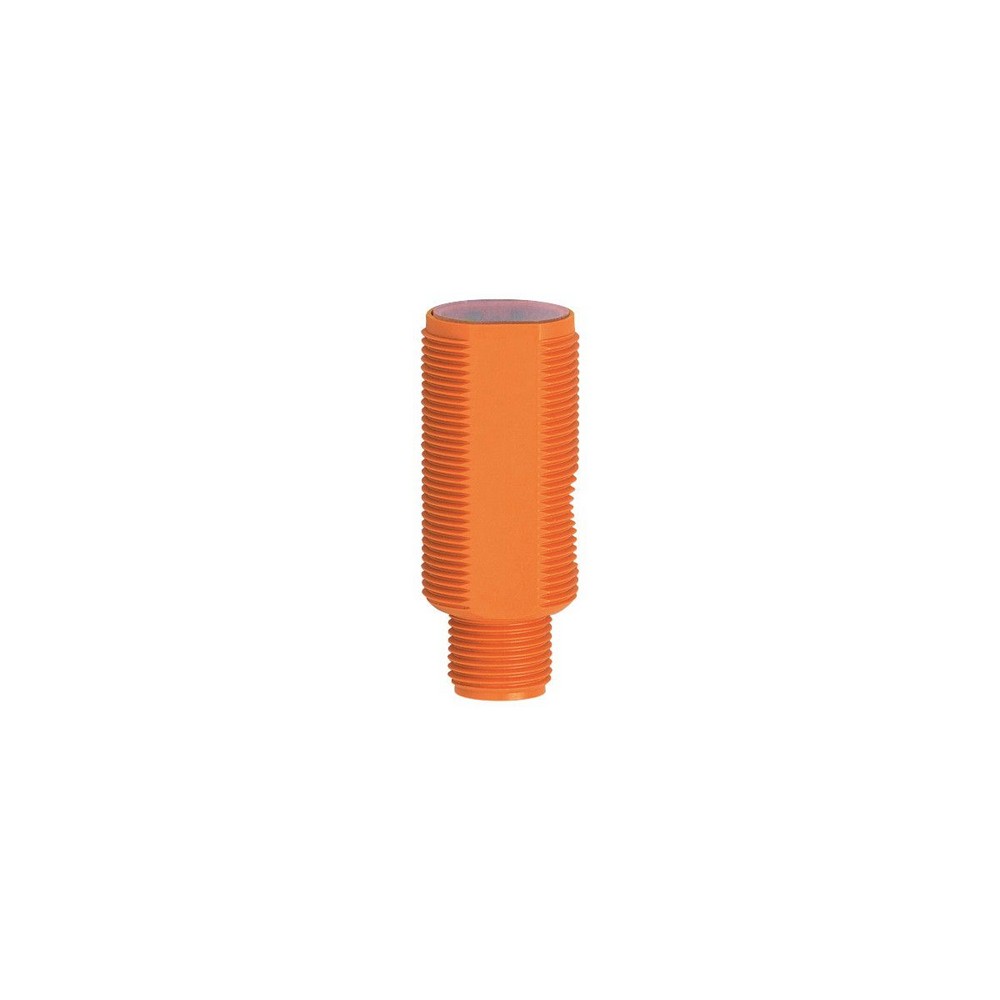

Датчик диффузного отражения OGT100

Артикул: OGT100

Ожидается

Под заказ

Код товара	OGT-HPKG/US

Описание

Приложение

Функциональный принцип

Датчик диффузного отражения

Электронные данные

Рабочее напряжение [V]

10...30 DC

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Тип света

красный свет

Длина волны [nm]

645

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

Режим срабатывания на свет

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

200

Частота переключения DC [Hz]

1000

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон контроля

Диапазон [mm]

10...400; (белая бумага 200 x 200 mm 90 % отражение)

Настраиваемый диапазон

да

Макс. диаметр светового пятна [mm]

Размеры светового пятна по отношению к

при максимальном диапазоне

Конечное значение диапазона измерения [mm]

70...400

Условия эксплуатации

Температура окружающей среды [°C]

-25...60

Степень защиты

IP 65; (при использовании соответствующего разъёма)

Испытания / одобрения

ЭMC


EN 60947-5-2

MTTF [годы]

901

Механические данные

Вес [g]

14,8

Корпус

Резьбовой корпус

Размеры [mm]

M18 x 1 / L = 44

Обозначение резьбы

M18 x 1

материал

корпус: ABS

Материал линз


PMMA

Дисплеи / Элементы управления

Дисплей


Состояние выхода	1 x светодиод, жёлтый

Элементы управления


	с потенциометром

Принадлежности

Принадлежности (поставляются в комплекте)


крепежные гайки: 2 x

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12

Типовые размеры

1 с потенциометром

Приёмник за верхней линзой

излучатель за нижней линзой

Схема подключения

электрическое подключение

Разъем: 1 x M12

Соединение
