Индуктивный датчик IF0302

Артикул: IF0302

Ожидается

Под заказ

Код товара	IFA2004-ABOW/RT

Описание

Электронные данные

Частота АС [Hz]

47...63

Рабочее напряжение [V]

20...250 AC

Класс защиты

Защита от переполюсовки

нет

Выходы

Функция выходного сигнала

Макс. падение напряжения коммутационного выхода АС [V]

8,5

Минимальная нагрузка по току [mA]

Макс. ток утечки [mA]

Постоянный ток нагрузки коммутационного выхода АС [mA]

200; (250 (...50 °C))

Кратковременный ток нагрузки коммутационного выхода [mA]

900; (20 ms / 0,5 Hz)

Частота переключения АС [Hz]

Защита от короткого замыкания

нет

Защита от перегрузок по току

нет

Диапазон контроля

Диапазон срабатывания [mm]

Реальное расстояние срабатывания Sr [mm]

4 ± 10 %

Рабочее расстояние срабатывания [mm]

0...3,24

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,4

Гистерезис [% от Sr]

1...15

Смещение точки переключения [% от Sr]

-10...10

Условия эксплуатации

Температура окружающей среды [°C]

-25...80

Степень защиты

IP 67

Испытания / одобрения

ЭMC


EN 60947-5-2
EN 55011	класс B

MTTF [годы]

932

Механические данные

Вес [g]

117,2

Корпус

Резьбовой корпус

Монтаж

незаподлицо

Размеры [mm]

M12 x 1 / L = 71

Обозначение резьбы

M12 x 1

материал

латунь покрыт белой бронзой; активная поверхность: PBT (полибутилентерефталат) натуральный

Дисплеи / Элементы управления

Дисплей


Состояние выхода	1 x светодиод, красный

электрическое подключение

Требуемая защита

миниатюрный предохранитель IEC60127-2 лист 1; 2 A; быстрая реакция

Принадлежности

Принадлежности (поставляются в комплекте)


крепежные гайки: 2

Примечания


Рекомендуем проверить прибор на функциональность после короткого замыкания.

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Кабель: 2 m, PVC (поливинилхлорид); 2 x 0,5 mm

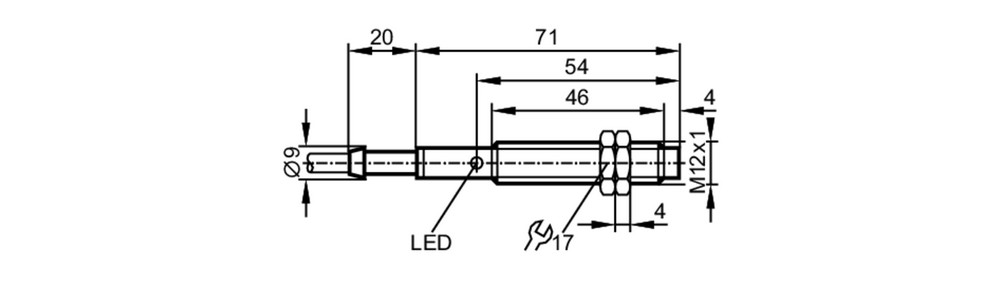

Типовые размеры

Схема подключения

электрическое подключение

Кабель: 2 m, PVC (поливинилхлорид); 2 x 0,5 mm

Соединение

	Цвета жил :
BN =	коричневый
BU =	синий
