Индуктивный датчик IF0295

Артикул: IF0295
Ожидается
Под заказ
Код товара IF-2002-ABOW
  • Поделиться:

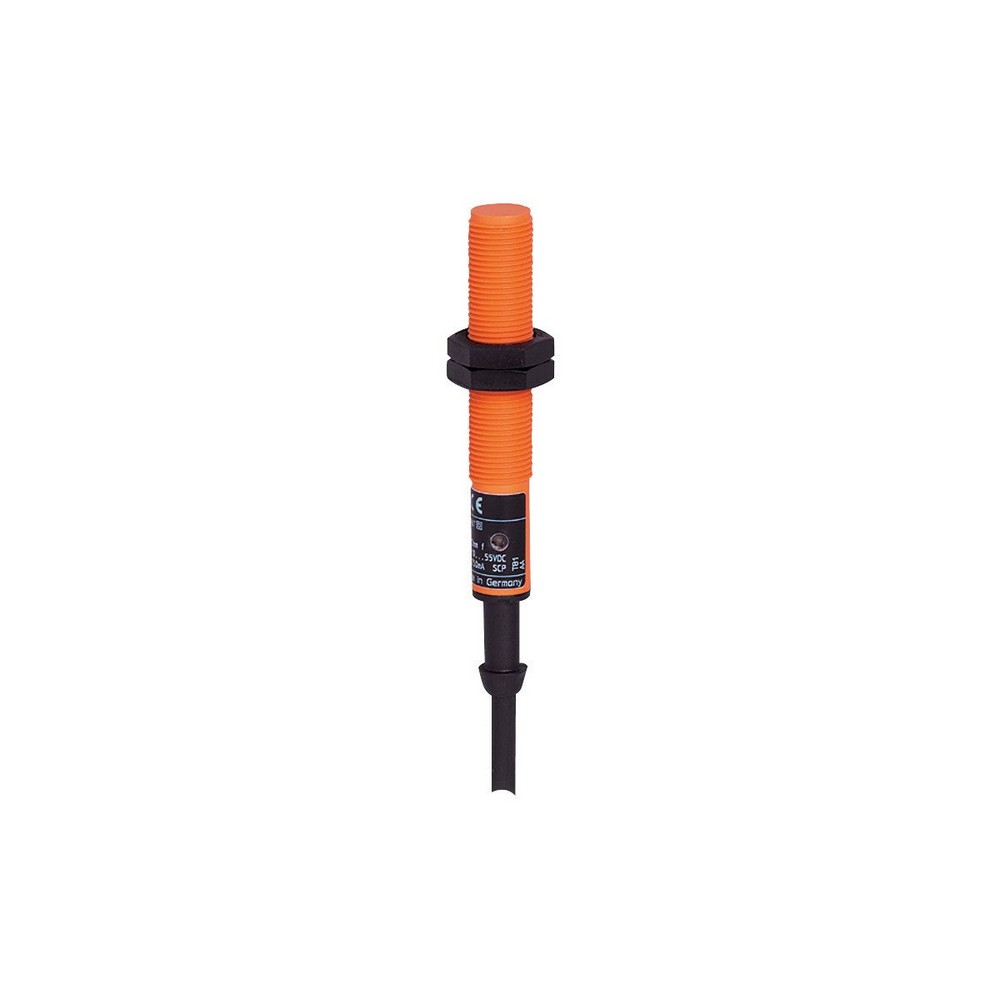

Индуктивный датчик IF0295
Электронные данные
Частота АС [Hz]47...63
Рабочее напряжение [V]20...250 AC
Класс защитыII
Защита от перепутывания полярностинет
Выходы
Функция выходного сигналаNO
Макс. падение напряжения коммутационного выхода АС [V]8,5
Минимальная нагрузка по току [mA]8
Макс. ток утечки [mA]2
Постоянный ток нагрузки коммутационного выхода АС [mA]200; (250 (...50 °C))
Кратковременный ток нагрузки коммутационного выхода [mA]900; (20 ms / 0,5 Hz)
Частота переключения АС [Hz]25
Защита от короткого замыканиянет
Защита от перегрузок по токунет
Диапазон контроля
Диапазон срабатывания [mm]2
Реальное расстояние срабатывания Sr [mm]2 ± 10 %
Рабочее расстояние срабатывания [mm]0...1,6
Точность/ погрешность
Поправочный коэффициентсталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,2
Гистерезис [% от Sr]1...15
Смещение точки переключения [% от Sr]-10...10
Условия эксплуатации
Температура окружающей среды [°C]-25...80
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 60947-5-2
EN 55011класс B
MTTF [годы]932
Механические данные
Вес [g]101,3
КорпусРезьбовой корпус
Монтажустановка заподлицо
Размеры [mm]M12 x 1 / L = 71,5
Обозначение резьбыM12 x 1
материалPBT (полибутилентерефталат)
Дисплеи / Элементы управления
Дисплей
Состояние выхода1 x светодиод, красный
электрическое подключение
Требуемая защитаминиатюрный предохранитель IEC60127-2 лист 1; 2 A; быстрая реакция
Принадлежности
Принадлежности (поставляются в комплекте)
крепежные гайки: 2
Примечания
Примечания
Рекомендуем проверить прибор на функциональность после короткого замыкания.
Упаковочная величина1 шт.
электрическое подключение
СоединениеКабель: 2 m, PVC (поливинилхлорид); 2 x 0,5 mm

— RU-RU — IF0295-00 — 06.03.2003

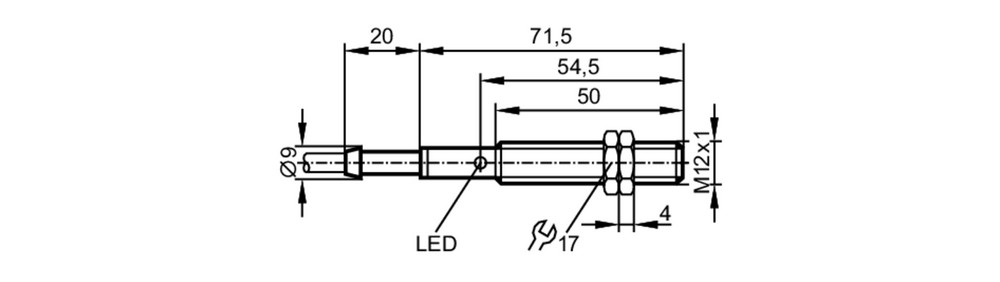

Типовые размеры

Схема подключения

электрическое подключение

Кабель: 2 m, PVC (поливинилхлорид); 2 x 0,5 mm

Соединение

Примечание миниатюрный предохранитель IEC60127-2 лист 1 2 A быстрая реакция
Цвета жил :
BN =коричневый
BU =синий
