Индуктивный датчик IB0101

Артикул: IB0101
Ожидается
Под заказ
  • Поделиться:
Индуктивный датчик IB0101
Электронные данные
Рабочее напряжение [V]20...250 AC/DC
Класс защитыII
Защита от перепутывания полярностинет
Выходы
Функция выходного сигналаNO
Макс. падение напряжения коммутационного выхода DC [V]6
Макс. падение напряжения коммутационного выхода АС [V]6,5
Минимальная нагрузка по току [mA]5
Макс. ток утечки [mA]2,6 (250 V AC) / 1,4 (110 V AC) / 0,9 (24 V DC)
Постоянный ток нагрузки коммутационного выхода АС [mA]250; (350 (...50 °C))
Постоянный ток нагрузки коммутационного выхода DC [mA]100
Кратковременный ток нагрузки коммутационного выхода [mA]2200; (20 ms / 0,5 Hz)
Частота переключения АС [Hz]25
Частота переключения DC [Hz]100
Защита от короткого замыканиянет
Защита от перегрузок по токунет
Диапазон контроля
Диапазон срабатывания [mm]30
Реальное расстояние срабатывания Sr [mm]30 ± 10 %
Рабочее расстояние срабатывания [mm]0...24,3
Точность/ погрешность
Поправочный коэффициентсталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,2
Гистерезис [% от Sr]1...15
Смещение точки переключения [% от Sr]-10...10
Условия эксплуатации
Температура окружающей среды [°C]-25...80
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 60947-5-2
EN 55011класс B
Механические данные
КорпусЦилиндрический
Монтажнезаподлицо
Размеры [mm]O 34 / L = 82
материалPBT (полибутилентерефталат)
Дисплеи / Элементы управления
Дисплей
Состояние выхода1 x светодиод, жёлтый
электрическое подключение
Требуемая защитаминиатюрный предохранитель IEC60127-2 лист 1; 2 A; быстрая реакция
Принадлежности
Принадлежности (поставляются в комплекте)
крепежные хомуты: 1
Примечания
Примечания
Рекомендуем проверить прибор на функциональность после короткого замыкания.
Упаковочная величина1 шт.
электрическое подключение - разъем
Кабель: 1 m, PVC (поливинилхлорид); 2 x 0,5 mm
Разъем: 1 x M12

— RU-RU — IB0101-00 — 08.09.2008

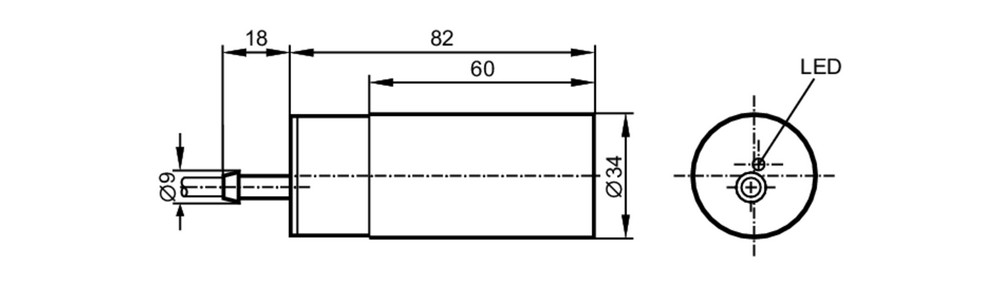

Типовые размеры

Схема подключения

электрическое подключение - разъем

Кабель: 1 m, PVC (поливинилхлорид); 2 x 0,5 mm

Разъем: 1 x M12

Примечание миниатюрный предохранитель IEC60127-2 лист 1 2 A быстрая реакция
