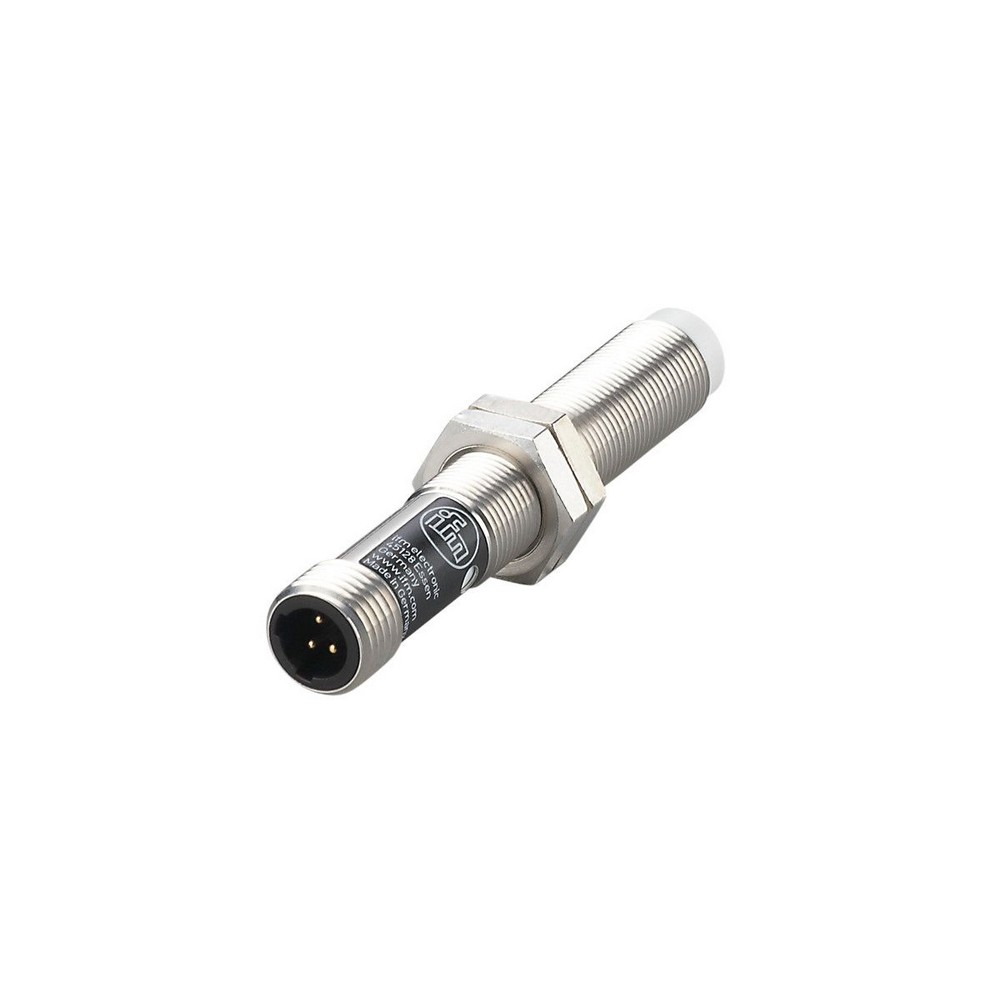

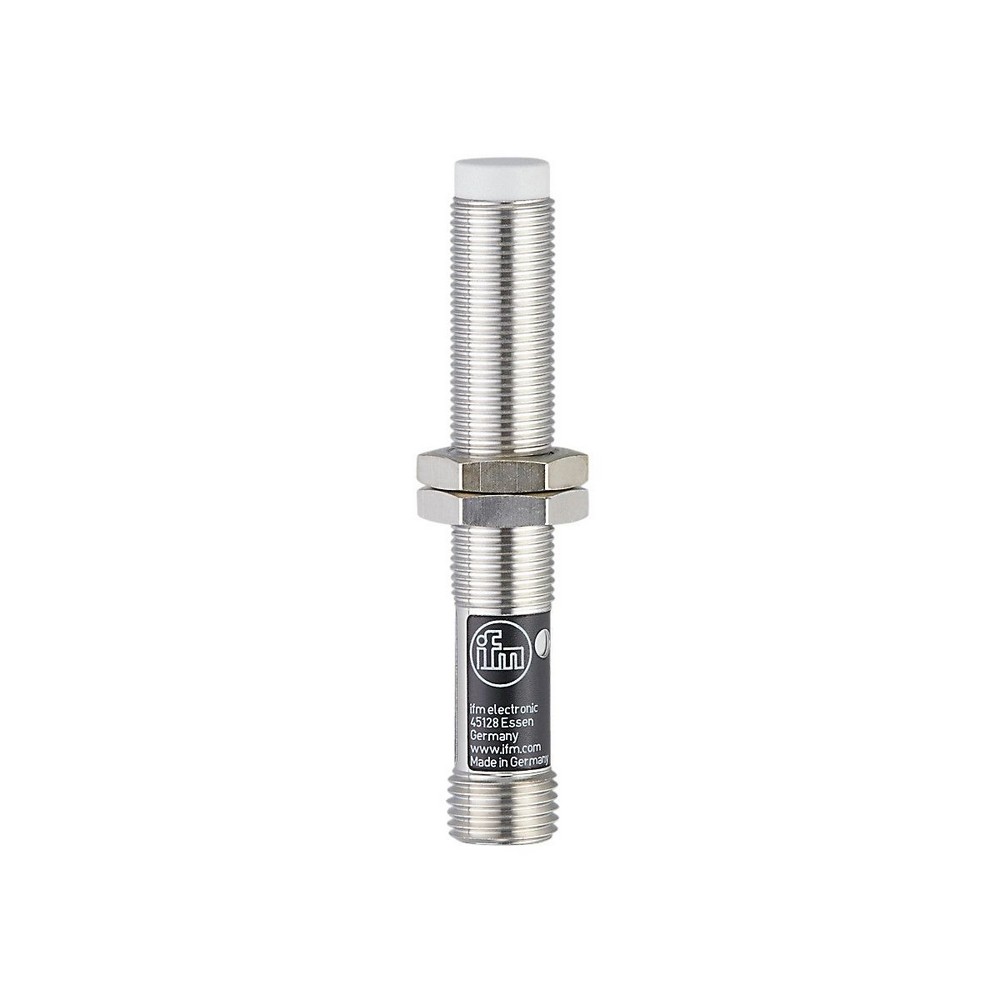

Индуктивный датчик IF0301

Артикул: IF0301
Ожидается
Под заказ
Код товара IFA2004-ABOW/SL/LS-100AK RT
  • Поделиться:
Индуктивный датчик IF0301
Электронные данные
Частота АС [Hz]47...63
Рабочее напряжение [V]20...250 AC
Класс защитыI
Защита от перепутывания полярностинет
Выходы
Функция выходного сигналаNO
Макс. падение напряжения коммутационного выхода АС [V]8,5
Минимальная нагрузка по току [mA]8
Макс. ток утечки [mA]2
Постоянный ток нагрузки коммутационного выхода АС [mA]200; (250 (...50 °C))
Кратковременный ток нагрузки коммутационного выхода [mA]900; (20 ms / 0,5 Hz)
Частота переключения АС [Hz]25
Защита от короткого замыканиянет
Защита от перегрузок по токунет
Диапазон контроля
Диапазон срабатывания [mm]4
Реальное расстояние срабатывания Sr [mm]4 ± 10 %
Рабочее расстояние срабатывания [mm]0...3,25
Точность/ погрешность
Поправочный коэффициентсталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,4 / медь: 0,3
Гистерезис [% от Sr]3...15
Смещение точки переключения [% от Sr]-10...10
Условия эксплуатации
Температура окружающей среды [°C]-25...80
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 60947-5-2
EN 55011класс B
MTTF [годы]932
Механические данные
Вес [g]34,8
КорпусРезьбовой корпус
Монтажнезаподлицо
Размеры [mm]M12 x 1 / L = 77
Обозначение резьбыM12 x 1
материаллатунь покрыт белой бронзой; активная поверхность: PBT (полибутилентерефталат) натуральный
Дисплеи / Элементы управления
Дисплей
Состояние выхода1 x светодиод, красный
электрическое подключение
Требуемая защитаминиатюрный предохранитель IEC60127-2 лист 1; 2 A; быстрая реакция
Принадлежности
Принадлежности (поставляются в комплекте)
крепежные гайки: 2
Примечания
Примечания
Рекомендуем проверить прибор на функциональность после короткого замыкания.
Упаковочная величина1 шт.
электрическое подключение - разъем
СоединениеРазъем: 1 x 1/2"

— RU-RU — IF0301-01 — 11.05.2017

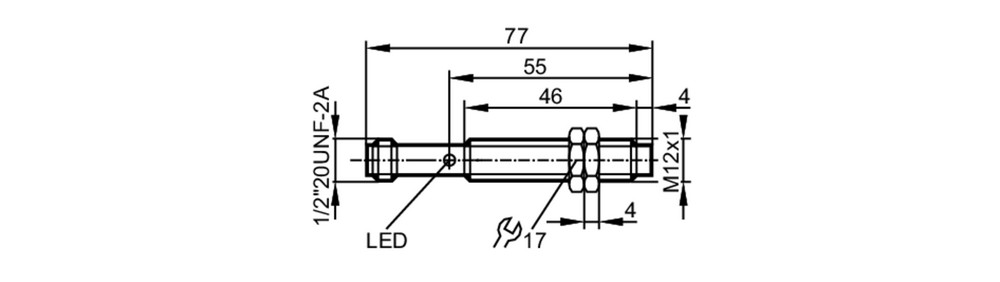

Типовые размеры

Схема подключения

электрическое подключение - разъем

Разъем: 1 x 1/2"

Соединение

Примечание миниатюрный предохранитель IEC60127-2 лист 1 2 A быстрая реакция
