Индуктивный датчик IB0114

Артикул: IB0114
Ожидается
Под заказ
Код товара IB-2020ZBBOA/15M
  • Поделиться:
Индуктивный датчик IB0114
Электронные данные
Рабочее напряжение [V]20...250 AC/DC
Класс защитыII
Защита от перепутывания полярностинет
Выходы
Функция выходного сигналаNC
Макс. падение напряжения коммутационного выхода DC [V]6
Макс. падение напряжения коммутационного выхода АС [V]6,5
Минимальная нагрузка по току [mA]5
Макс. ток утечки [mA]2,5 (250 V AC) / 1,3 (110 V AC) / 0,8 (24 V DC)
Постоянный ток нагрузки коммутационного выхода АС [mA]100; (350 (...50 °C))
Постоянный ток нагрузки коммутационного выхода DC [mA]100
Кратковременный ток нагрузки коммутационного выхода [mA]2200; (20 ms / 0,5 Hz)
Частота переключения АС [Hz]25
Частота переключения DC [Hz]50
Защита от короткого замыканиянет
Защита от перегрузок по токунет
Диапазон контроля
Диапазон срабатывания [mm]20
Реальное расстояние срабатывания Sr [mm]20 ± 10 %
Рабочее расстояние срабатывания [mm]0...16,2
Точность/ погрешность
Поправочный коэффициентсталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,4 / медь: 0,3
Гистерезис [% от Sr]1...20
Смещение точки переключения [% от Sr]-10...10
Условия эксплуатации
Температура окружающей среды [°C]-25...100
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 61000-4-2 ESD4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение3 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-6 ВЧ проводимость3 V
EN 55011 излучениекласс B
MTTF [годы]611
Механические данные
Вес [g]845
КорпусЦилиндрический
Монтажнезаподлицо
Размеры [mm]O 34 / L = 82
материалкорпус: PBT (полибутилентерефталат); крышка: TPE
Дисплеи / Элементы управления
Дисплей
Состояние выхода1 x светодиод, жёлтый
электрическое подключение
Требуемая защитаминиатюрный предохранитель IEC60127-2 лист 1; 2 A; быстрая реакция
Принадлежности
Принадлежности (поставляются в комплекте)
крепежные хомуты: 1
Примечания
Примечания
Рекомендуем проверить прибор на функциональность после короткого замыкания.
Упаковочная величина1 шт.
электрическое подключение
СоединениеКабель: 15 m, силикон; 2 x 0,75 mm

— RU-RU — IB0114-00 — 21.02.2012

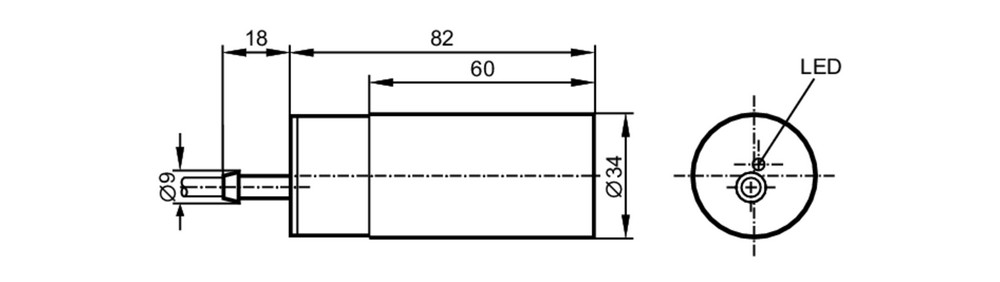

Типовые размеры

Схема подключения

электрическое подключение

Кабель: 15 m, силикон; 2 x 0,75 mm

Соединение

Примечание миниатюрный предохранитель IEC60127-2 лист 1 2 A быстрая реакция
Цвета жил :
BN =коричневый
BU =синий
