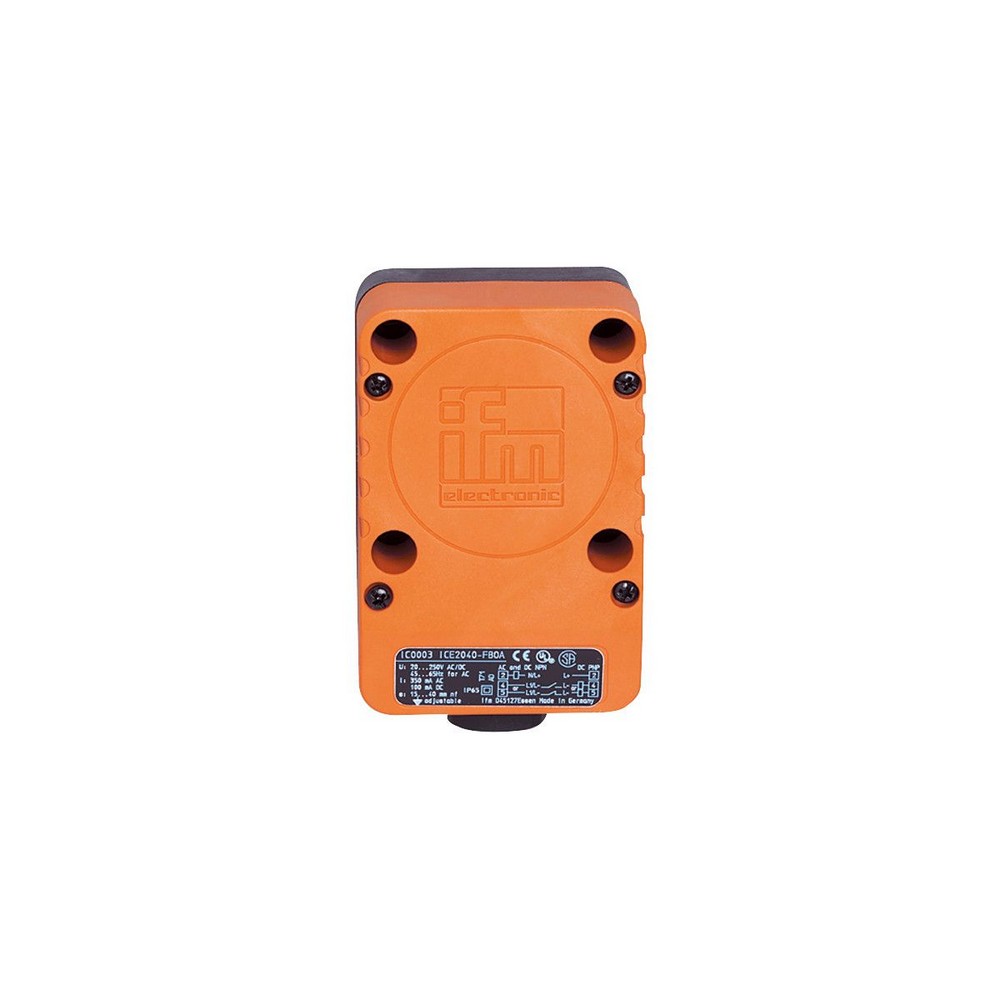

Индуктивный датчик IC0003

Артикул: IC0003

Ожидается

Под заказ

Код товара	ICE2040-FBOA

Описание

Электронные данные

Рабочее напряжение [V]

20...250 AC/DC

Класс защиты

Защита от перепутывания полярности

нет

Выходы

Функция выходного сигнала

нормально открытый / нормально закрытый; (по выбору)

Макс. падение напряжения коммутационного выхода DC [V]

Макс. падение напряжения коммутационного выхода АС [V]

6,5

Минимальная нагрузка по току [mA]

Макс. ток утечки [mA]

2,5 (250 V AC) / 1,3 (110 V AC) / 0,8 (24 V DC)

Постоянный ток нагрузки коммутационного выхода АС [mA]

250; (350 (...50 °C))

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Кратковременный ток нагрузки коммутационного выхода [mA]

2200; (20 ms / 0,5 Hz)

Частота переключения АС [Hz]

Частота переключения DC [Hz]

Защита от короткого замыкания

нет

Защита от перегрузок по току

нет

Диапазон контроля

Диапазон срабатывания [mm]

Настраиваемое расстояние срабатывания

да

Заводская настройка расстояния срабатывания [mm]

Реальное расстояние срабатывания Sr [mm]

40 ± 10 %

Рабочее расстояние срабатывания [mm]

0...32,4

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,2

Гистерезис [% от Sr]

1...15

Смещение точки переключения [% от Sr]

-10...10

Условия эксплуатации

Температура окружающей среды [°C]

-25...80

Степень защиты

IP 65

Испытания / одобрения

ЭMC


EN 60947-5-2
EN 55011	класс B

MTTF [годы]

496

Сертификат UL


Ta	0...40 °C
Enclosure type	Type 1
напряжение питания	Hazardous voltage
Номер файла UL	E174191

Механические данные

Вес [g]

270

Корпус

Прямоугольный

Монтаж

незаподлицо

Размеры [mm]

90 x 60 x 40

материал

PPE

Дисплеи / Элементы управления

Дисплей


Состояние выхода	1 x светодиод, жёлтый

электрическое подключение

Требуемая защита

миниатюрный предохранитель IEC60127-2 лист 1; 2 A; быстрая реакция

Принадлежности

Принадлежности (поставляются в комплекте)


отвертка: 1
пружинная шайба: 4
винт с цилиндрической головкой: 4 x M5 x 35

Примечания


Рекомендуем проверить прибор на функциональность после короткого замыкания.

Упаковочная величина

1 шт.

электрическое подключение

Соединение

контактные зажимы: ...2,5 mm; Защитная кабельная оболочка: O 7...13 mm; Кабельный ввод: M20 X 1,5

Типовые размеры

Схема подключения

электрическое подключение

контактные зажимы: ...2,5 mm; Защитная кабельная оболочка: O 7...13 mm; Кабельный ввод: M20 X 1,5

Соединение

	Примечание миниатюрный предохранитель IEC60127-2 лист 1 2 A быстрая реакция
