Индуктивный датчик IM0054

Артикул: IM0054
Ожидается
Под заказ
Код товара IMC2020BABOA/SL/LS-100FK
  • Поделиться:

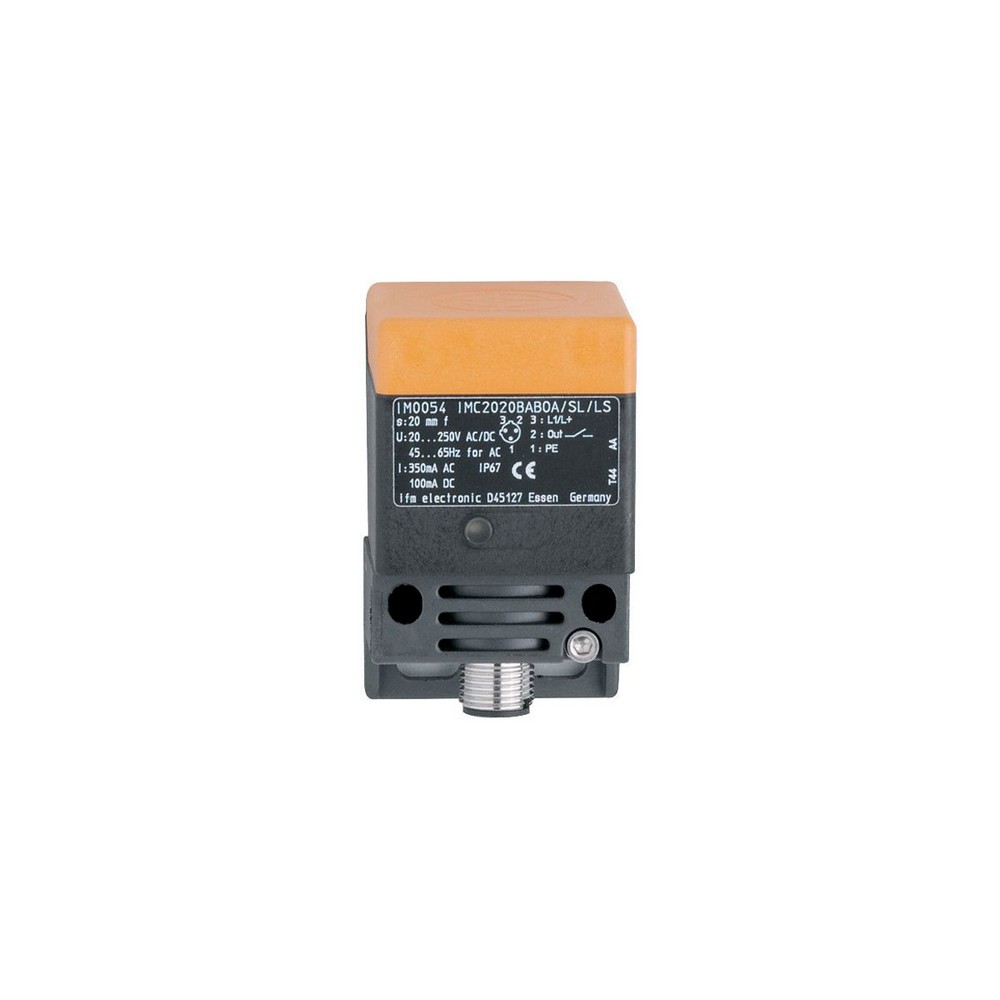

Индуктивный датчик IM0054
Электронные данные
Рабочее напряжение [V]20...250 AC/DC
Класс защитыI
Защита от перепутывания полярностинет
Выходы
Функция выходного сигналаNO
Макс. падение напряжения коммутационного выхода DC [V]6
Макс. падение напряжения коммутационного выхода АС [V]6,5
Минимальная нагрузка по току [mA]1,9
Макс. ток утечки [mA]2,5 (250 V AC) / 1,3 (130 V AC) / 0,8 (24 V DC)
Постоянный ток нагрузки коммутационного выхода АС [mA]250; (350 (...50 °C))
Постоянный ток нагрузки коммутационного выхода DC [mA]100
Кратковременный ток нагрузки коммутационного выхода [mA]2200; (20 ms / 0,5 Hz)
Частота переключения АС [Hz]25
Частота переключения DC [Hz]140
Защита от короткого замыканиянет
Защита от перегрузок по токунет
Диапазон контроля
Диапазон срабатывания [mm]20
Реальное расстояние срабатывания Sr [mm]20 ± 10 %
Рабочее расстояние срабатывания [mm]0...16,2
Точность/ погрешность
Поправочный коэффициентсталь: 1 / нерж.сталь: 0,9 / латунь: 0,4 / алюминий: 0,4 / медь: 0,3
Гистерезис [% от Sr]3...15
Условия эксплуатации
Температура окружающей среды [°C]-25...70
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 60947-5-2
EN 55011класс B
MTTF [годы]599
Механические данные
Вес [g]154,5
КорпусПрямоугольный
Монтажустановка заподлицо
Размеры [mm]40 x 40 x 66
материалPPE; зажим: PPS; корпус разъемного соединения: латунь покрыт белой бронзой
Дисплеи / Элементы управления
Дисплей
Состояние выхода1 x светодиод, жёлтый
электрическое подключение
Требуемая защитаминиатюрный предохранитель IEC60127-2 лист 1; 2 A; быстрая реакция
Примечания
Примечания
Рекомендуем проверить прибор на функциональность после короткого замыкания.
5 положений чувствительной поверхности на выбор
Упаковочная величина1 шт.
электрическое подключение - разъем
Разъем: 1 x M12

— RU-RU — IM0054-00 — 29.09.2014

Типовые размеры

Схема подключения

электрическое подключение - разъем

Разъем: 1 x M12

Примечание миниатюрный предохранитель IEC60127-2 лист 1 2 A быстрая реакция
