Индуктивный датчик ID0038

Артикул: ID0038
Ожидается
Под заказ
Код товара IDC2050BARKA/SL/LS-300BL
  • Поделиться:

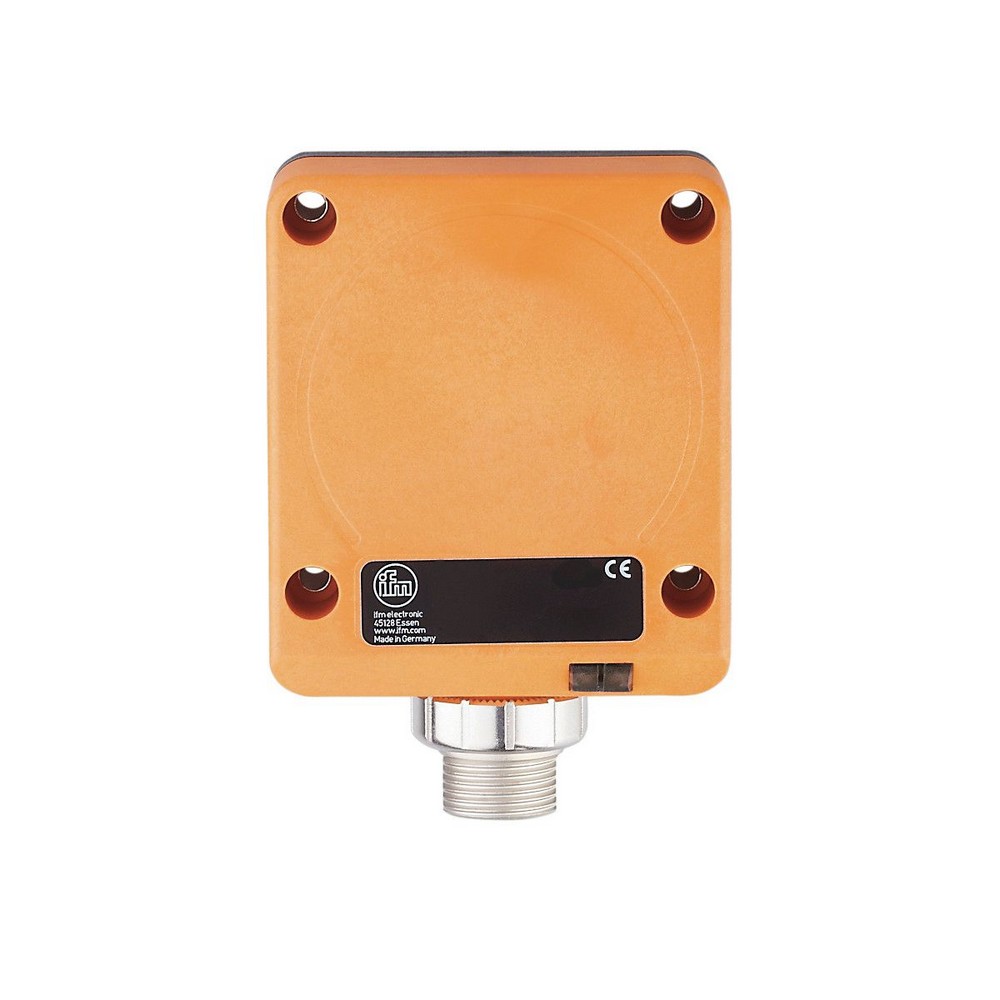

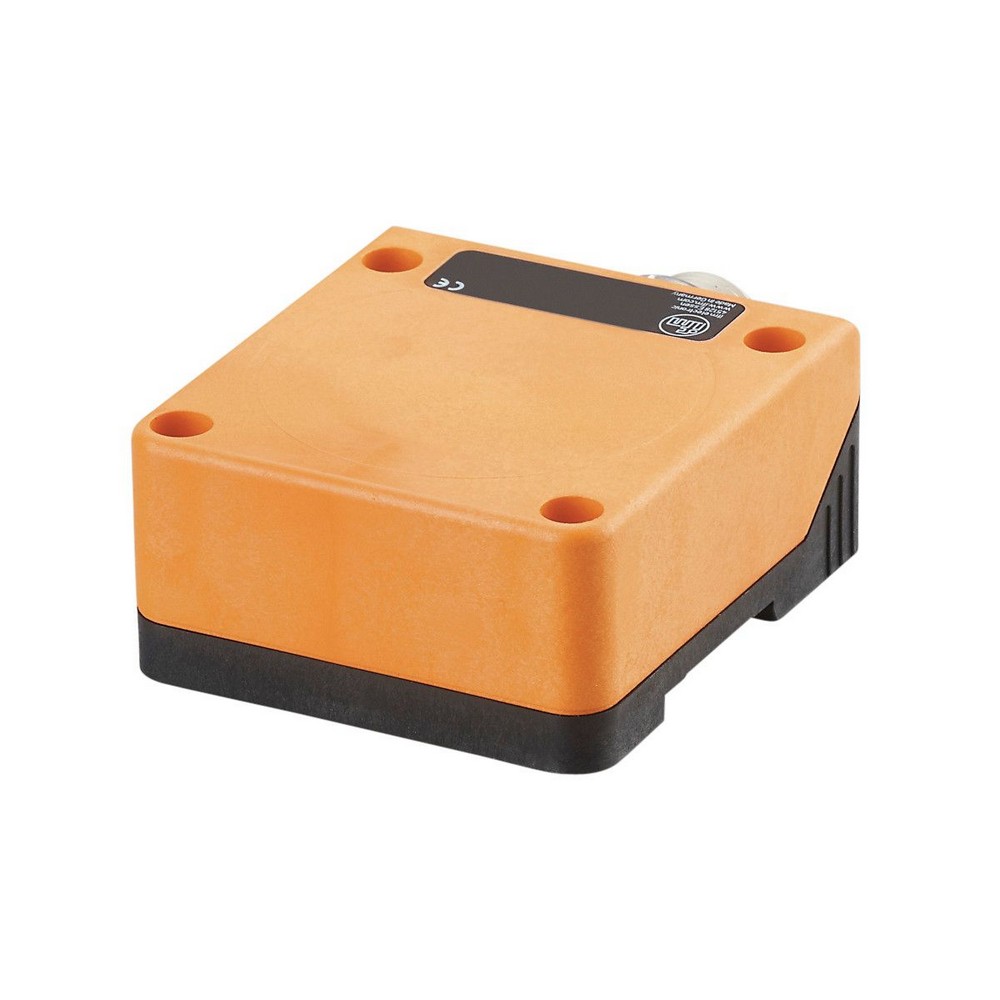

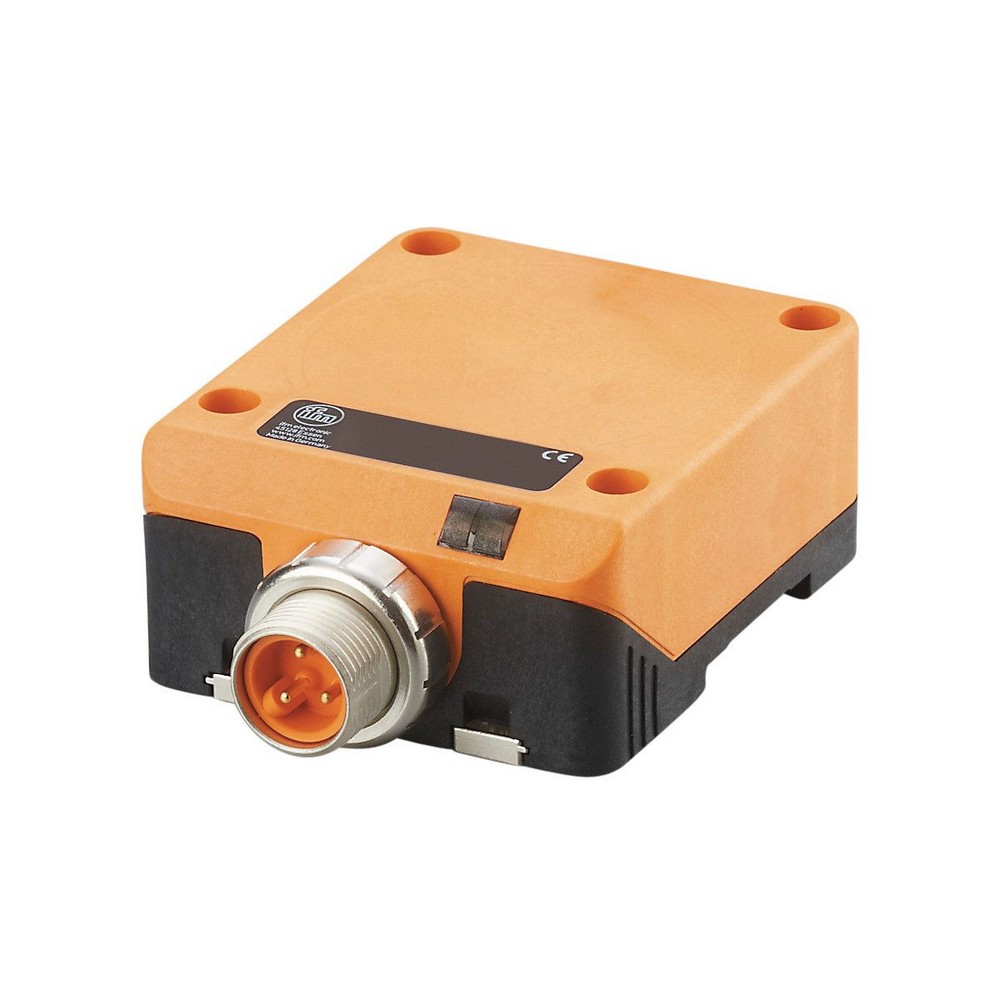

Индуктивный датчик ID0038
Электронные данные
Частота АС [Hz]47...63
Рабочее напряжение [V]20...140 AC / 10...140 DC
Класс защитыI
Защита от переполюсовкида
Выходы
Функция выходного сигналаNO
Макс. падение напряжения коммутационного выхода DC [V]6
Макс. падение напряжения коммутационного выхода АС [V]6
Минимальная нагрузка по току [mA]5,5
Макс. ток утечки [mA]1,7 (140 V AC/DC)
Постоянный ток нагрузки коммутационного выхода АС [mA]450
Постоянный ток нагрузки коммутационного выхода DC [mA]450
Кратковременный ток нагрузки коммутационного выхода [mA]2200; (20 ms / 0,5 Hz)
Частота переключения АС [Hz]25
Частота переключения DC [Hz]25
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон контроля
Диапазон срабатывания [mm]50
Рабочее расстояние срабатывания [mm]0...40,5; (установка в мягкую сталь (ST37) заподлицо)
Точность/ погрешность
Поправочный коэффициентсталь: 1 / нерж.сталь: 0,85 / латунь: 0,48 / алюминий: 0,46 / медь: 0,38
Гистерезис [% от Sr]3...20
Смещение точки переключения [% от Sr]-15...15
Условия эксплуатации
Температура окружающей среды [°C]-25...70
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 60947-5-2
MTTF [годы]352
Сертификат UL
Ta0...40 °C
Enclosure typeType 1
напряжение питанияHazardous voltage
Номер файла ULE174191
Механические данные
Вес [g]432,5
КорпусПрямоугольный
Монтажустановка заподлицо
Размеры [mm]92 x 80 x 40
материалPPE; отливка из цинка; латунь никелированн.
Дисплеи / Элементы управления
Дисплей
Состояние выхода1 x светодиод, красный
режим работы1 x светодиод, зелёный
короткое замыкание1 x светодиод, зеленый/красный мигает попеременно
Принадлежности
Принадлежности (поставляются в комплекте)
Уплотняющая заглушка: 1
Примечания
Упаковочная величина1 шт.
электрическое подключение - разъем
Разъем: 1 x 7/8"

— RU-RU — ID0038-01 — 19.02.2014

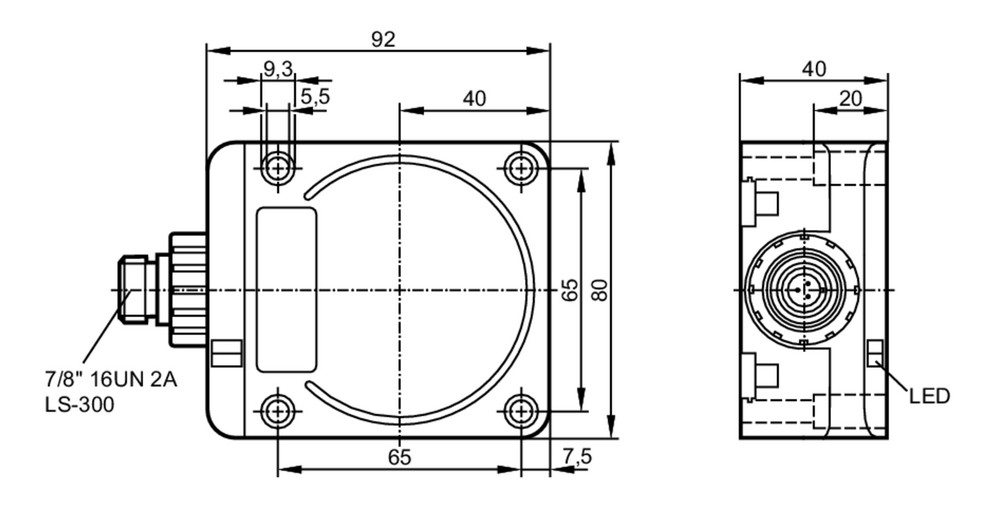

Типовые размеры

Схема подключения

электрическое подключение - разъем

Разъем: 1 x 7/8"
