Индуктивный аналоговый датчик IG6084

Артикул: IG6084
Ожидается
Под заказ
Код товара IGK3008A2PKG/US
  • Поделиться:

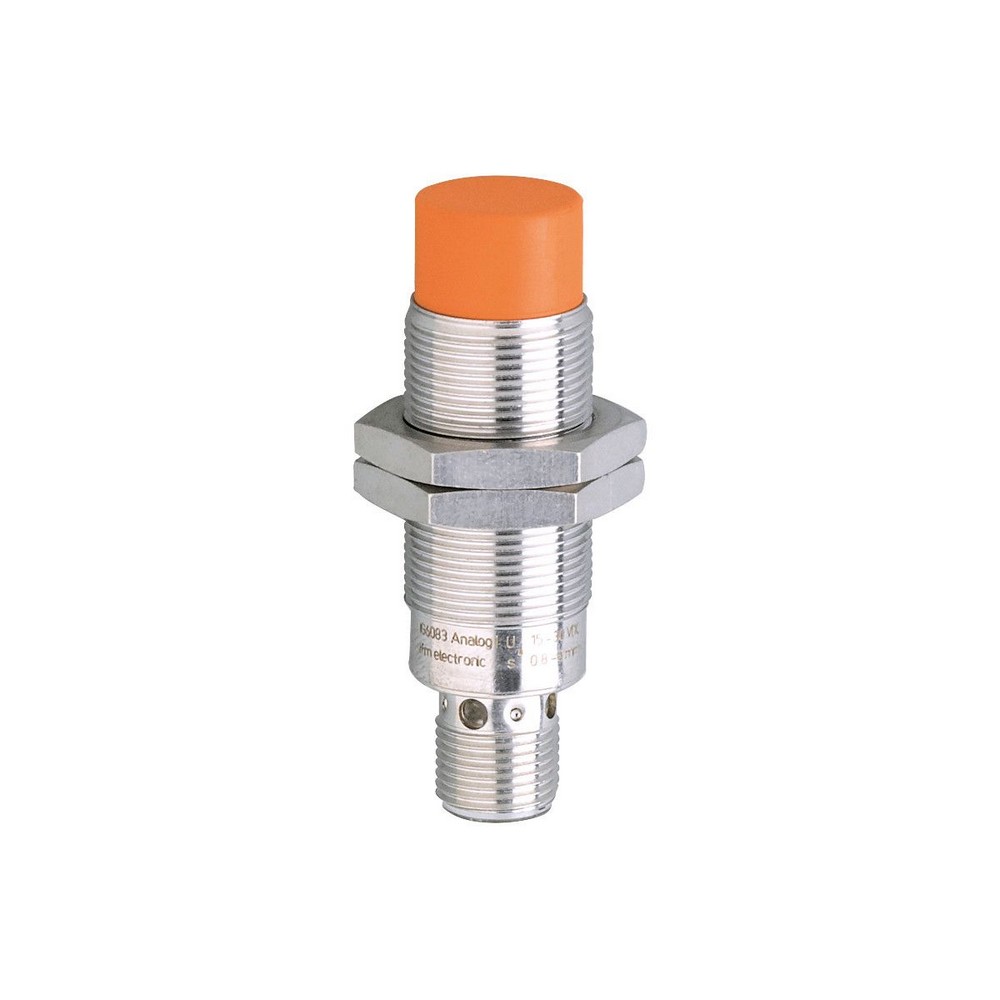

Индуктивный аналоговый датчик IG6084
Электронные данные
Рабочее напряжение [V]15...30 DC
Потребление тока [mA] 20
Класс защитыII
Защита от переполюсовкида
Выходы
Аналоговый выход по напряжению [V]0...10; (ЛинейныйКруговойНа адрес; градиент: 1,389 V/mm; для подхода с передней стороны и для цели сделанной из слабой стали: 24 x 24 x 1 mm)
Мин. сопротивление нагрузки [?]2000
Защита от короткого замыканияда
Защита от перегрузок по токуда
Диапазон контроля
Диапазон измерения [mm]0,8...8
Точность/ погрешность
Поправочный коэффициентсталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3
Отклонение от линейности аналогового выхода [%]± 1 %; (of UA max)
Повторяемость аналогового выхода [%]± 1 %; (of UA max)
Температурный коэфициент± 5 %; (of UA max)
Время реакции
Время отклика [ms] 10
Условия эксплуатации
Температура окружающей среды [°C]-25...80
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 60947-5-2
MTTF [годы]1005
Механические данные
Вес [g]52
КорпусРезьбовой корпус
Монтажнезаподлицо
Размеры [mm]M18 x 1 / L = 60
Обозначение резьбыM18 x 1
материалкорпус: латунь покрыт белой бронзой; активная поверхность: PBT (полибутилентерефталат)
Дисплеи / Элементы управления
Дисплей
в пределах рабочего диапазона1 x светодиод, жёлтый светит
за пределами рабочего диапазона1 x светодиод, жёлтый мигает
Принадлежности
Принадлежности (поставляются в комплекте)
крепежные гайки: 2
Примечания
Упаковочная величина1 шт.
электрическое подключение - разъем
СоединениеРазъем: 1 x M12

— RU-RU — IG6084-00 — 18.08.2017

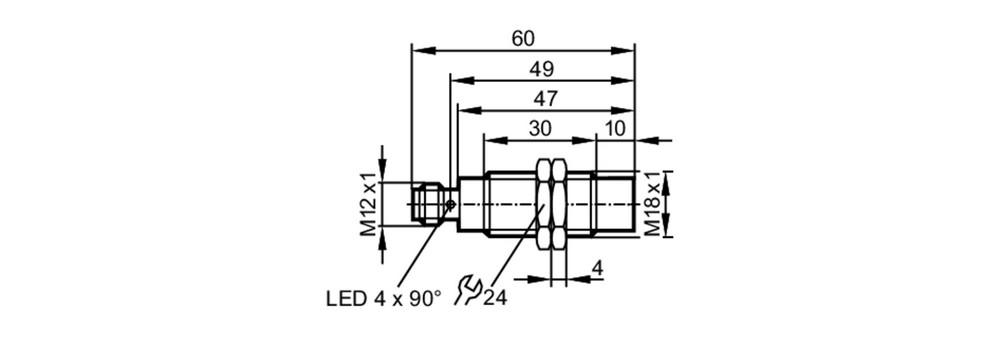

Типовые размеры

Схема подключения

электрическое подключение - разъем

Разъем: 1 x M12

Соединение
