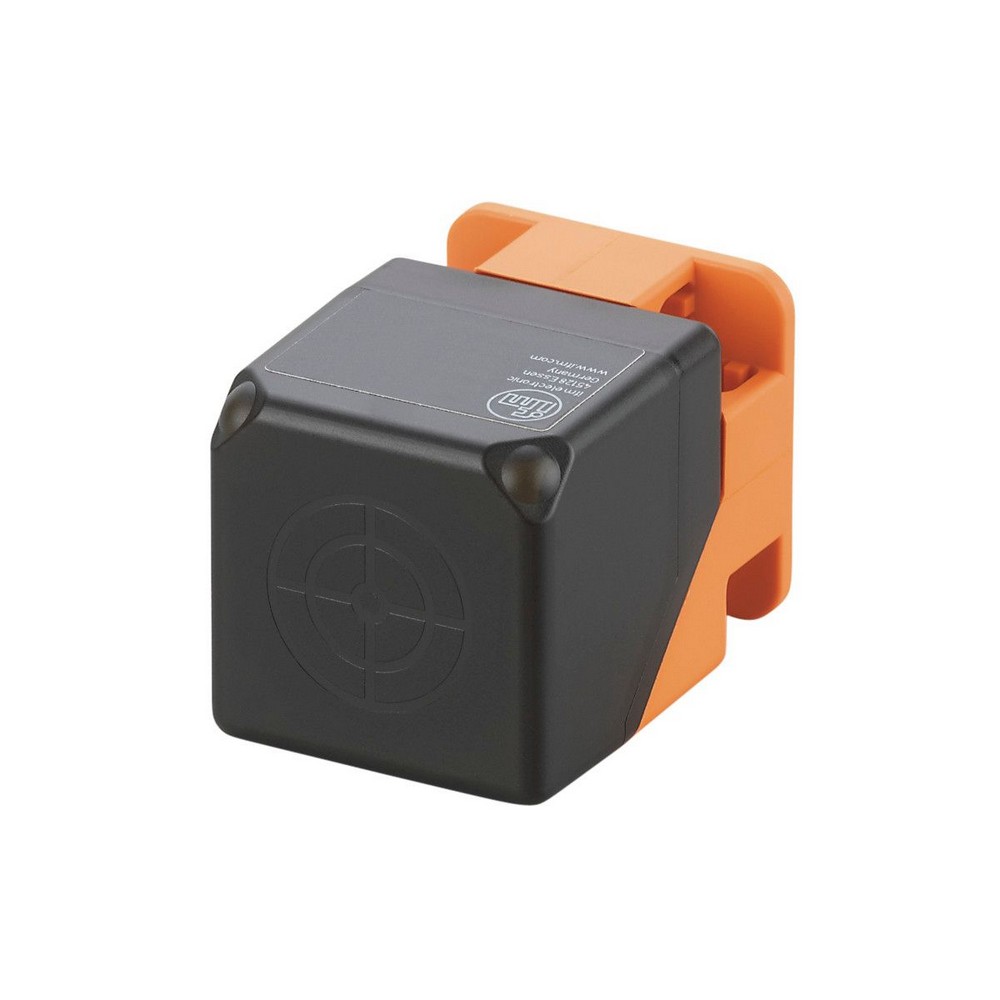

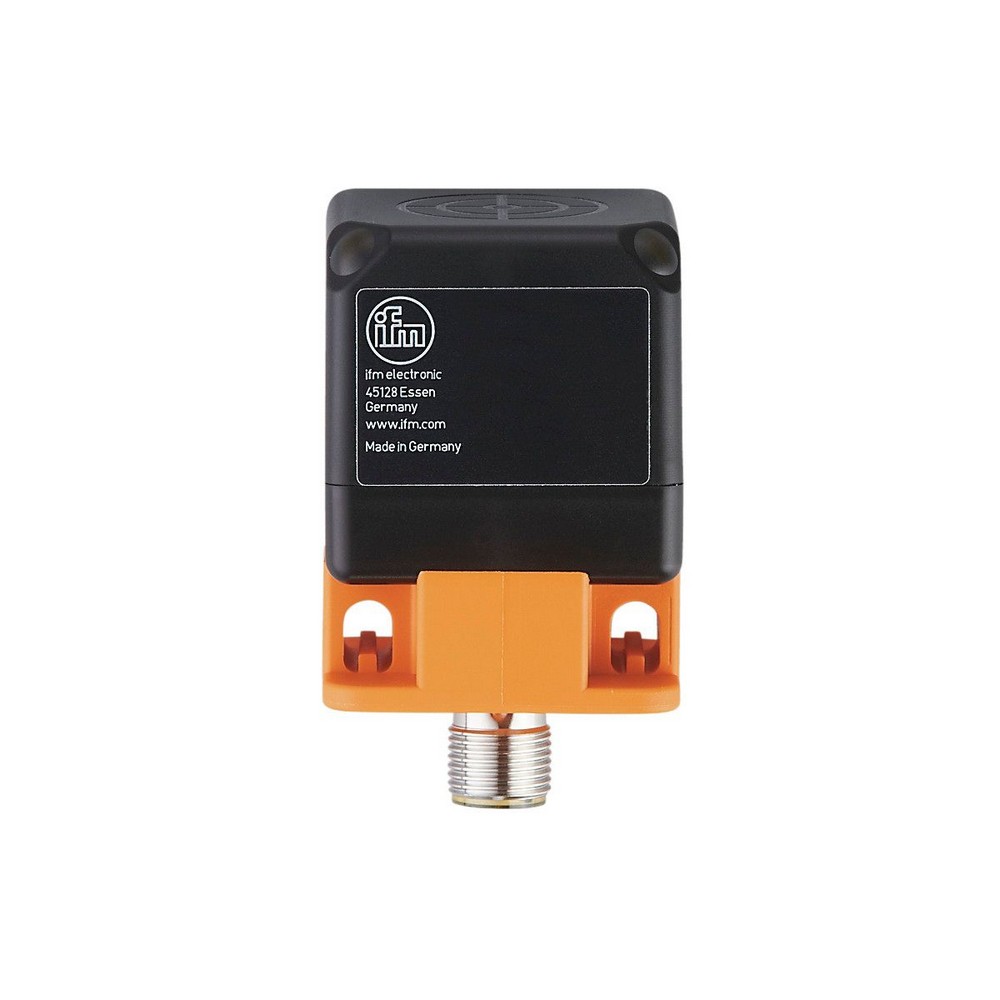

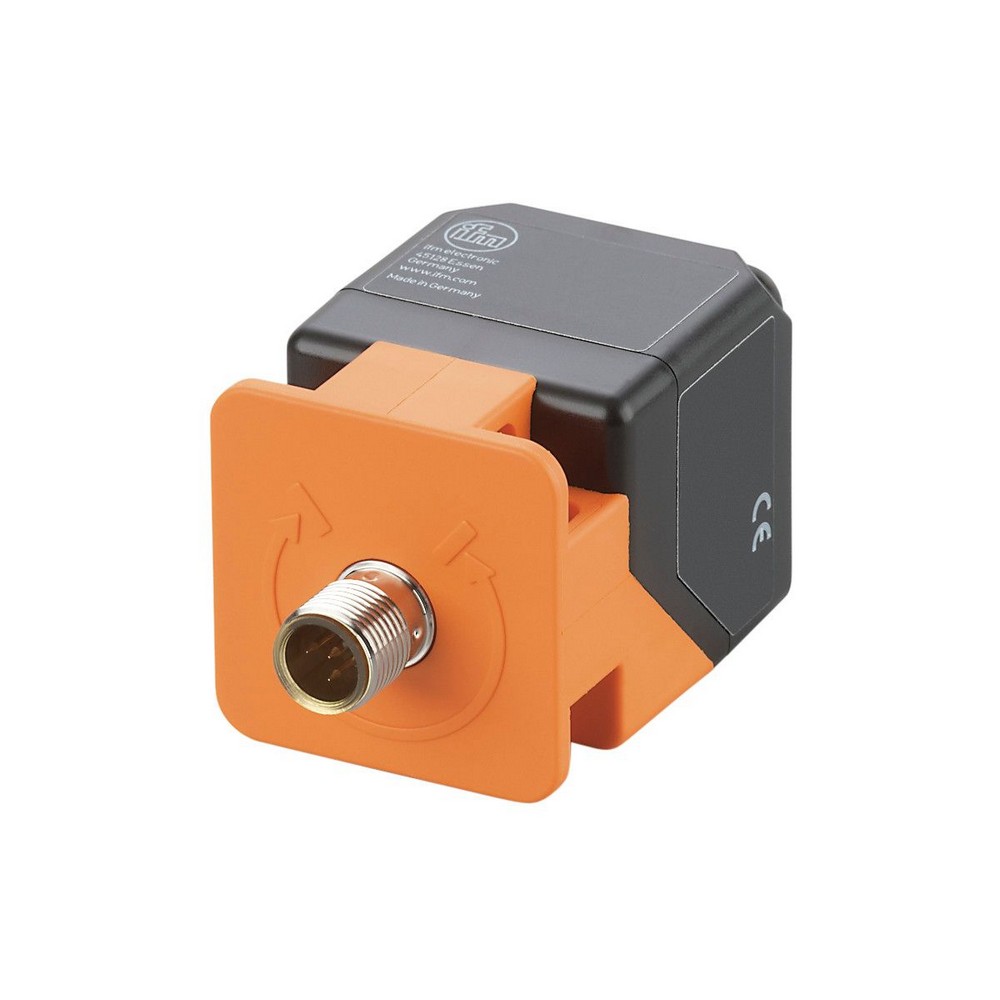

Индуктивный аналоговый датчик IM5139

Артикул: IM5139

Ожидается

Под заказ

Код товара	IMC3015A1PKG/US

Описание

Электронные данные

Рабочее напряжение [V]

15...30 DC; ("supply class 2" согласно cULus)

Потребление тока [mA]

Класс защиты

Защита от переполюсовки

да

Выходы

Аналоговый выход по току [mA]

4...20; (ЛинейныйКруговойНа адрес; градиент: 1,143 mA/mm; для подхода с передней стороны и для цели сделанной из слабой стали: 45 x 45 x 1 mm)

Наиб.нагрузка [?]

500

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон контроля

Диапазон измерения [mm]

1...15

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3

Отклонение от линейности аналогового выхода [%]

± 3 %; (von IA max)

Повторяемость аналогового выхода [%]

± 2 %; (von IA max)

Время реакции

Время отклика [ms]

Условия эксплуатации

Температура окружающей среды [°C]

-25...80

Степень защиты

IP 67

Испытания / одобрения

MTTF [годы]

917

Сертификат UL


Ta	-25...70 °C
Enclosure type	Type 1
напряжение питания	Class 2
Номер файла UL	E174191

Механические данные

Вес [g]

190

Корпус

Прямоугольный

Чувствительная поверхность

5 положений по выбору

Монтаж

установка заподлицо

Размеры [mm]

40 x 40 x 54

материал

PA (полиамид); латунь покрыт белой бронзой

Дисплеи / Элементы управления

Дисплей


в пределах рабочего диапазона	1 x светодиод, жёлтый светит
за пределами рабочего диапазона	1 x светодиод, жёлтый мигает
режим работы	светодиод, зелёный

Примечания

Упаковочная величина

1 шт.

электрическое подключение - разъем

Соединение

Разъем: 1 x M12

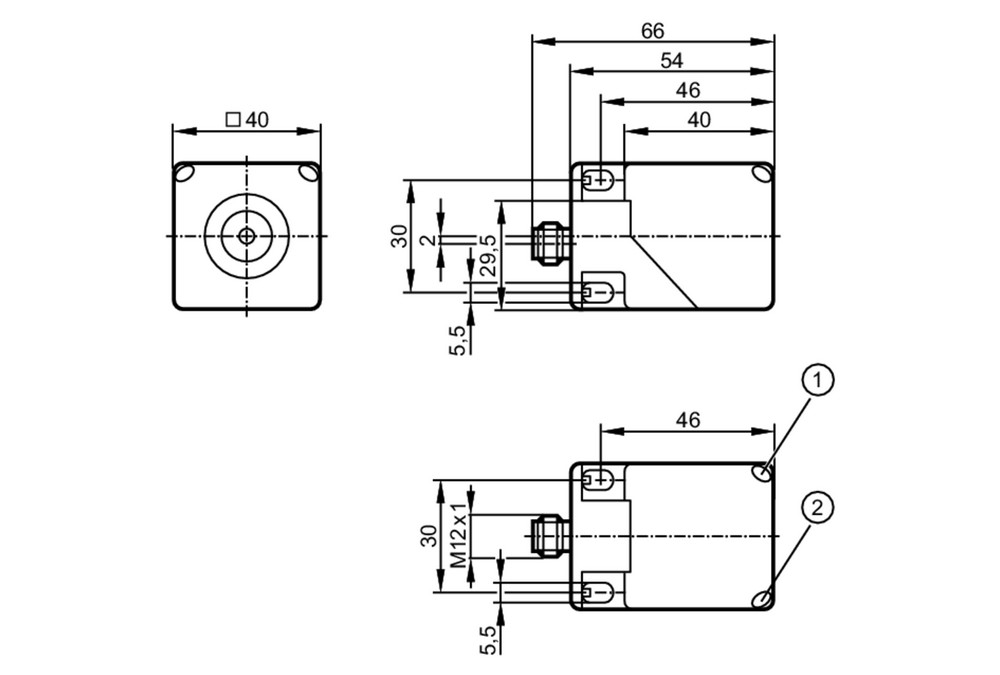

Типовые размеры

1 светодиод жёлтый

2 светодиод зелёный

Схема подключения

электрическое подключение - разъем

Разъем: 1 x M12

Соединение
