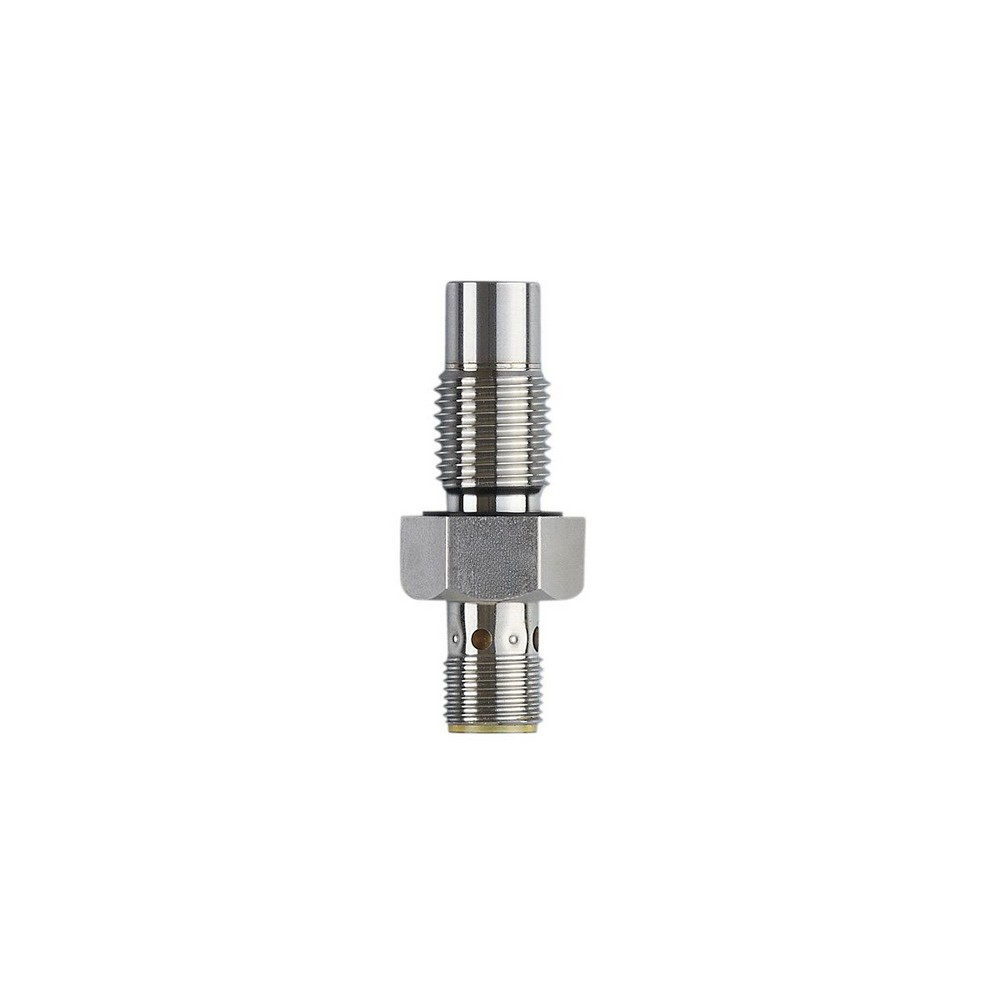

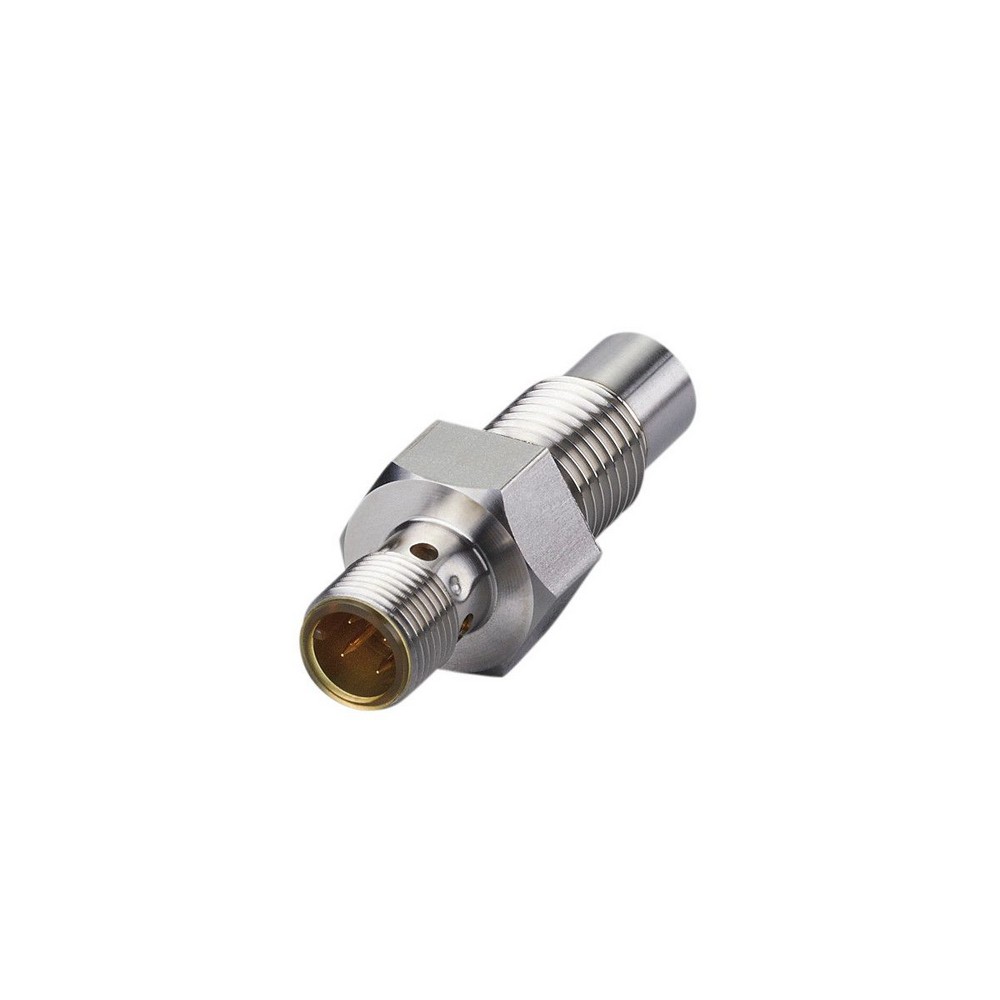

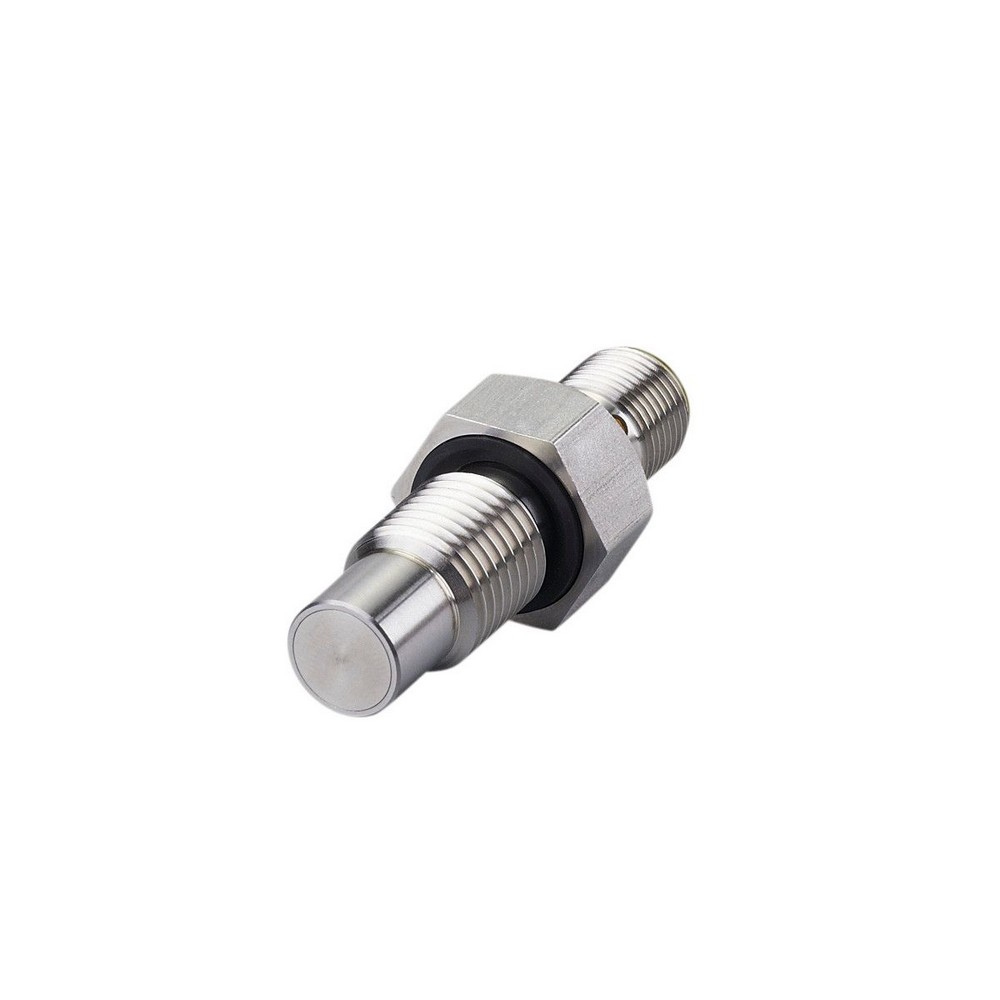

Датчик позиционирования, устойчивый к давлению для гидравлических цилиндров M9H200

Артикул: M9H200

Ожидается

Под заказ

Код товара	M9B3002BBPKG/B/AM/500 /US

Датчик позиционирования, устойчивый к давлению для гидравлических цилиндров M9H200

Описание

Приложение

Применение

гидравлические цилиндры

Среда

обнаруживает железные металлы

Мин. разрывное давление [bar]

2000

Предел прочности по давлению [bar]

500

Электронные данные

Рабочее напряжение [V]

10...36 DC

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

Макс. падение напряжения коммутационного выхода DC [V]

1,6

Макс. ток утечки [mA]

0,1

Постоянный ток нагрузки коммутационного выхода DC [mA]

200

Частота переключения DC [Hz]

1000

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

Реальное расстояние срабатывания Sr [mm]

2 ± 10 %

Рабочее расстояние срабатывания [mm]

0...1,62

Безопасное выключение на расстоянии s(ar) [mm]

2,42

Точность/ погрешность

Гистерезис [% от Sr]

Смещение точки переключения [% от Sr]

Воспроизводимость [% от Sr]

Условия эксплуатации

Пик давления [bar]

1000

Температура окружающей среды [°C]

-25...85

Степень защиты

IP 65; IP 68; IP 69K

Испытания / одобрения

ЭMC


EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 ВЧ проводимость	10 V
EN 55011	класс B
DIN ISO 11452-5	100 V/m

Виброустойчивость


EN 60068-2-6 Fc	20 г 50 циклов качания частоты; 1 октава в минуту в 3 осях / 10...3000 Hz -20...50 °C

Ударопрочность


EN 60068-2-27 Ea	100 г 11 мс полусинуса; 3 удара в каждом направлении по 3 координатным осям / -40...85 °C
EN 60068-2-27 Ea	40 г 6 мс 4000 ударов в каждом направлении по 3 координатным осям / -20...50 °C

MTTF [годы]

2130

Сертификат UL


Регистрационный номер UL	C005

Механические данные

Вес [g]

41,8

Корпус

Резьбовой корпус

Монтаж

установка заподлицо

Размеры [mm]

M14 x 1,5 / L = 53

Обозначение резьбы

M14 x 1,5

материал

корпус: нерж.сталь нерж. сталь (1.4404 / 316L); разъем: PEI; O-кольцо: FKM

Момент затяжки [Nm]

Цельнометаллический корпус

да

Дисплеи / Элементы управления

Дисплей


Состояние выхода	1 x светодиод, жёлтый

Примечания

Упаковочная величина

1 шт.

электрическое подключение - разъем

Соединение

Разъем: 1 x M12

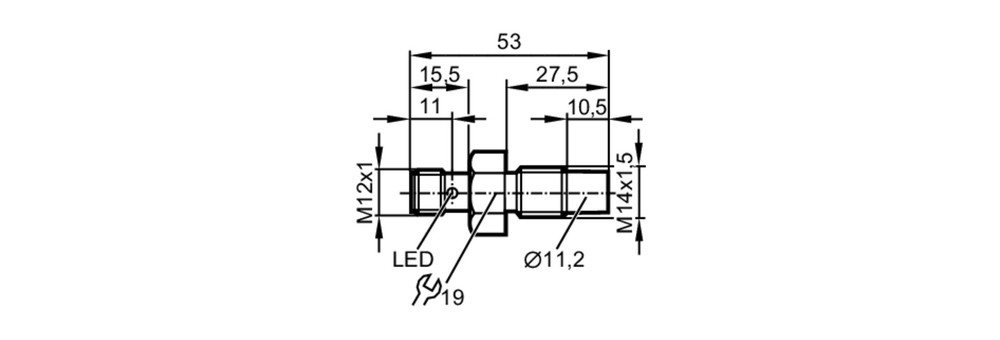

Типовые размеры

Схема подключения

электрическое подключение - разъем

Разъем: 1 x M12

Соединение
