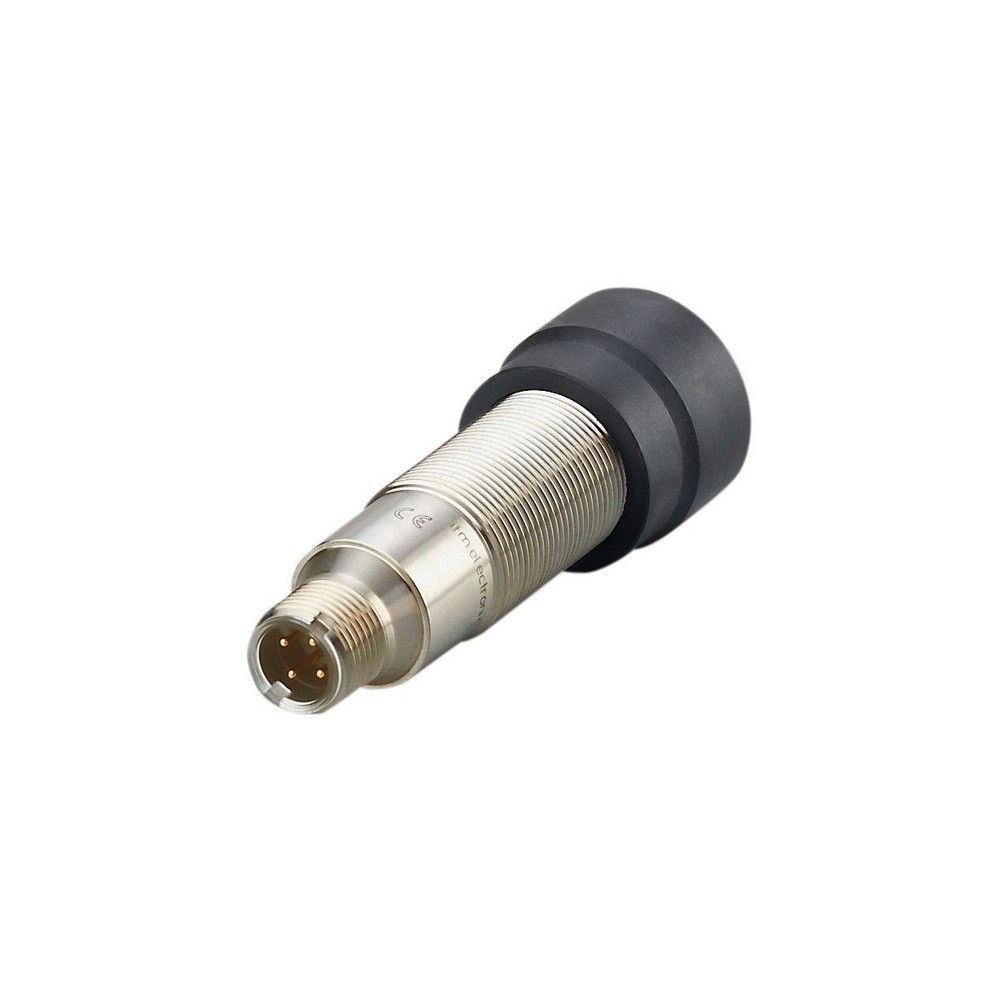

Индуктивный датчик безопасности GG714S

Артикул: GG714S

Ожидается

Под заказ

Код товара	GIGA4008-2PS/SIL2/V4A/US

Описание

Приложение

Режим работы

непрерывная эксплуатация (не требует технического обслуживания)

Электронные данные

Рабочее напряжение [V]

19,2...30 DC

Номинальное напряжение изоляции [V]

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Макс. время задержки при включении [ms]

1000

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

2 x OSSD (A1 и A2)

Макс. падение напряжения коммутационного выхода DC [V]

2,5; (30 mA)

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Выходные данные

Тип интерфейса C класс 1

Выходное напряжение при 24 В

совместим с входами Тип 1, 2 по EN 61131-2

Защита от короткого замыкания

да

Защита от перегрузок по току

нет

Макс. емкостная нагрузка CL_max [nF]

Диапазон контроля

Зона обнаружения мишени [mm]

0...6,5

Безопасное выключение на расстоянии s(ar) [mm]

Время реакции

Задержка времени по требованиям безопасности [ms]

Время отклика при приближении к зоне срабатывания [ms]

Время работы в зоне риска (время отклика на неисправности, связанные с безопасностью) [ms]

Условия эксплуатации

Температура окружающей среды [°C]

-40...70

Скорость изменения температуры [K/min]

0,5

Макс. допустимая относительная влажность воздуха [%]

кратковременно: 5...95 %; постоянный: 5...70 %

Давление воздуха [kPa]

80...106

Макс. высота над уровнем моря [m]

2000

Солевой туман

IEC 60068-2-52

Степень защиты

IP 65; IP 67; IP 69K; (с должным образом прикрученным разъемом ifm)

УФ-излучение

DIN ISO 4892-1, DIN ISO 4892-2

Химическая среда


протестировано в соответствии с ISO 16750-5

Следующие среды были протестированы в течение 22 часов при 75 °C	Liebherr Hydraulik 37
	Liebherr Hydraulik Gear ATF
	Liebherr Hydraulik Plus Arctic
	дизель
	биодизель
	тормозная жидкость
	мочевина

Следующие среды были протестированы в течение 22 часов при 25 °C	аккумуляторная кислота
	холодный очиститель
	очиститель на основе аммиака

Следующие среды были протестированы в течение 2 часов при 25 °C	очиститель колесных дисков

Испытания / одобрения

ЭMC


IEC 60947-5-2
IEC 60947-5-3
EN 60947-5-3
EN 61000-4-2 ESD	6 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	20 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 ВЧ проводимость	10 V
EN 61000-4-8	30 A/m
EN 55011	класс B

Ударопрочность


IEC 60947-5-2

Вибропрочность


IEC 60947-5-2

Классификация безопасности

ISO 13849-1

Категория 2, PL d

IEC 61508

SIL 2

IEC 62061

SILCL 2

Срок службы TM (Mission Time) [h]

87600

Срок службы ТМ (дополнительная показание)


10 лет

Надёжность системы обеспечения безопасности PFHD [1/h]

1,0E-07

Механические данные

Вес [g]

130

Корпус

Резьбовой корпус

Монтаж

незаподлицо

Размеры [mm]

M18 x 1 / L = 71,5

Обозначение резьбы

M18 x 1

Материал

корпус: нерж. сталь (1.4571/316Ti); крышка: PBT (полибутилентерефталат); разъем: PPS GF40

Принадлежности

Принадлежности (поставляются в комплекте)


крепежные гайки: 2

Примечания


Если не указано иное, то все данные приведены для эталонной мишени согласно IEC 60947-5-2 в целом температурном диапазоне.
(FE360 = ST37K) 24x24x1 mm

Упаковочная величина

1 шт.

электрическое подключение - разъем

Соединение

Разъем: 1 x M12; Контакты: позолоченый

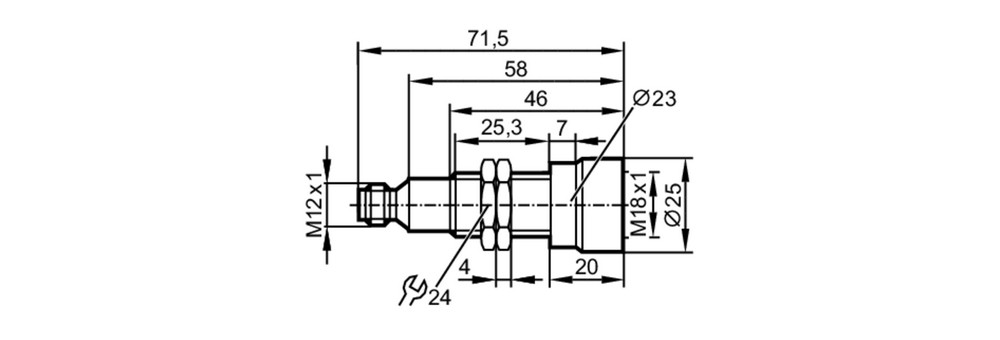

Типовые размеры

Схема подключения

электрическое подключение - разъем

Разъем: 1 x M12; Контакты: позолоченый

Соединение

1:	Логическое устройство, связанное с безопасностью
