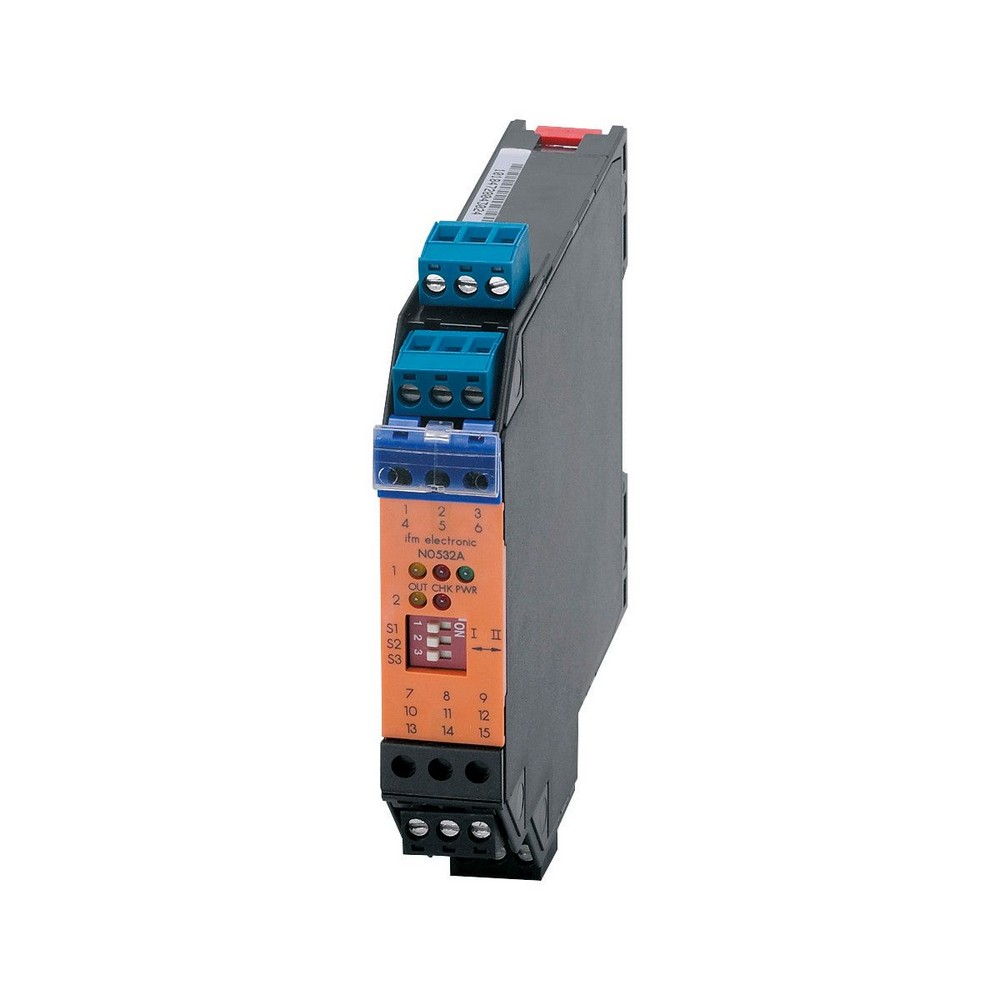

Коммутирующие усилители для искробезопасных датчиков (NAMUR) N0532A

Артикул: N0532A

Ожидается

Под заказ

Код товара	NV1223/24VDC/OK/1D/1G

Коммутирующие усилители для искробезопасных датчиков (NAMUR) N0532A

Описание

Приложение

Применение

короткое замыкание; Контроль обрыва провода

Электронные данные

Допустимое отклонение рабочего напряжения [%]

-15...25

Рабочее напряжение [V]

24 DC

Потребление тока [mA]

Количество каналов

Выходы

Электрическое исполнение

оптроны; (биполярный; Напряжение: max. 40 V DC)

Макс. падение напряжения коммутационного выхода DC [V]

Макс. допустимая токовая нагрузка на каждый выход [mA]

100

Частота переключения DC [Hz]

5000

Защита от короткого замыкания

да

Условия эксплуатации

Температура окружающей среды [°C]

-20...60

Степень защиты

IP 20

Испытания / одобрения

Разрешение

PTB 02 ATEX 2037; TIIS TC16049; IECEx PTB 06.0038

Маркировка АТЕХ

II (1) G [Ex ia] IIC

II (1) D [Ex ia] IIIC

ЭMC


EN 50081-2	(1993)
EN 61326-1	(2006)

MTTF [годы]

426

Механические данные

Вес [g]

170

Дисплеи / Элементы управления

Дисплей


Состояние выхода	2 x светодиод, жёлтый
режим работы	светодиод, зелёный
Функция	2 x светодиод, красный

Примечания


Внимание Устройство контроля должно быть установлено вне взрывоопасной зоны.
Свободные клеммы не должны быть задействованы.

Упаковочная величина

1 шт.

электрическое подключение

Соединение

контактные зажимы: ...2,5 mm

Другие данные

Максимальные значения для цепи управления

самозащита от воспламенения	[EEx ia] IIC	[EEx ia] IIB	[EEx ib] IIC	[EEx ib] IIB
Напряжение [V]	10,5	10,5	10,5	10,5
Ток [mA]	13	13	13	13
Мощность [mW]	34	34	34	34
Внешняя индуктивность [mH]	200	740	200	740
Внешняя емкость [µF]	2,4	16,8	2,4	16,8

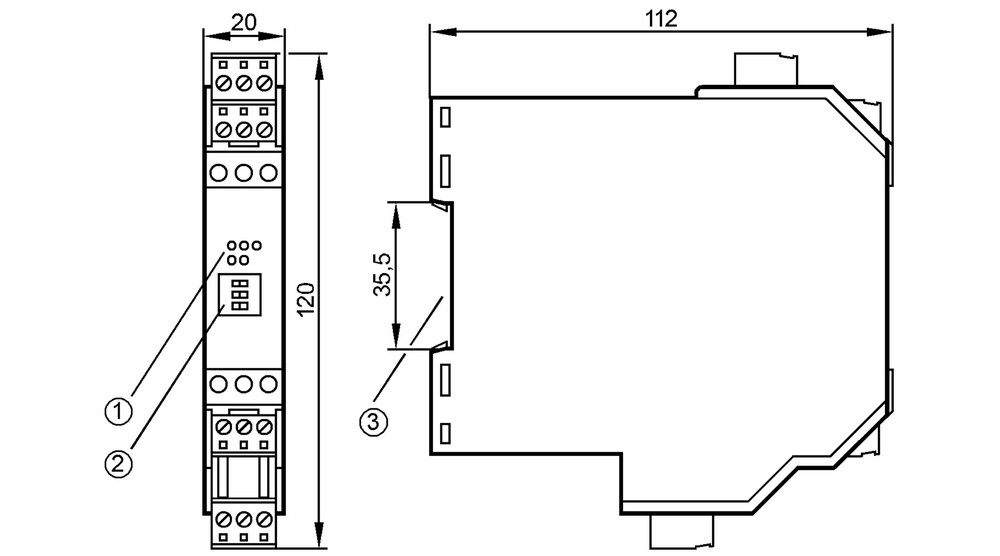

Типовые размеры

1 светодиод

2 переключатель

3 Установка на DIN-рейке

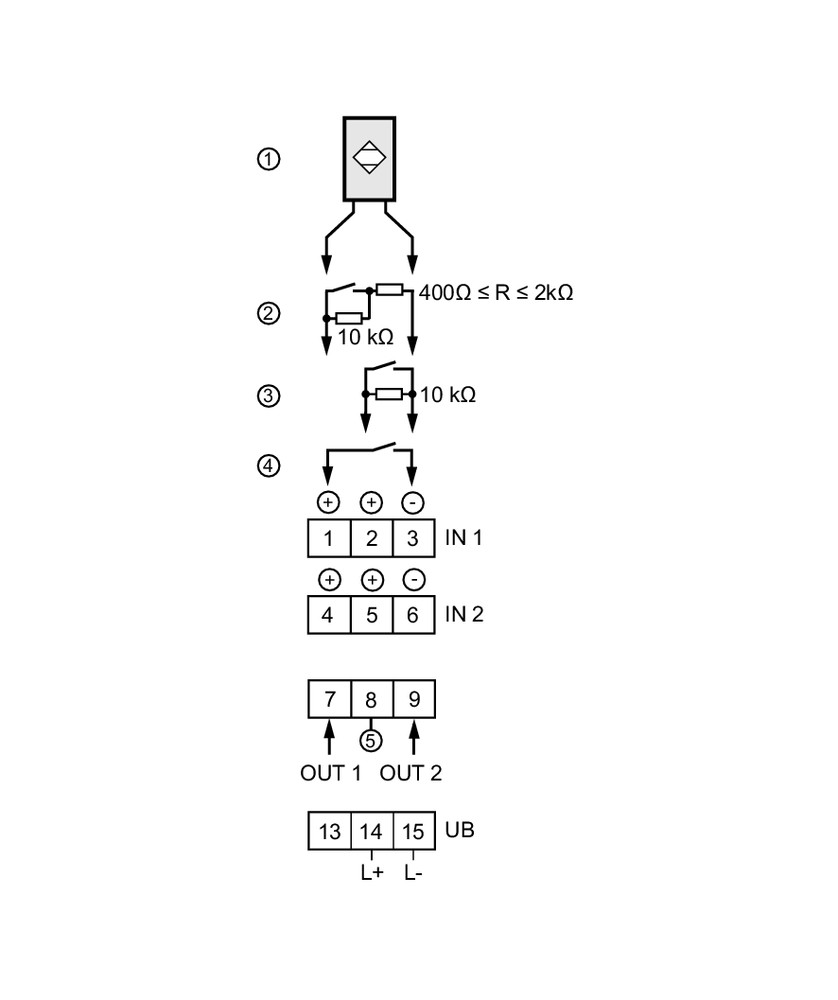

Схема подключения

электрическое подключение

контактные зажимы: ...2,5 mm

Соединение
