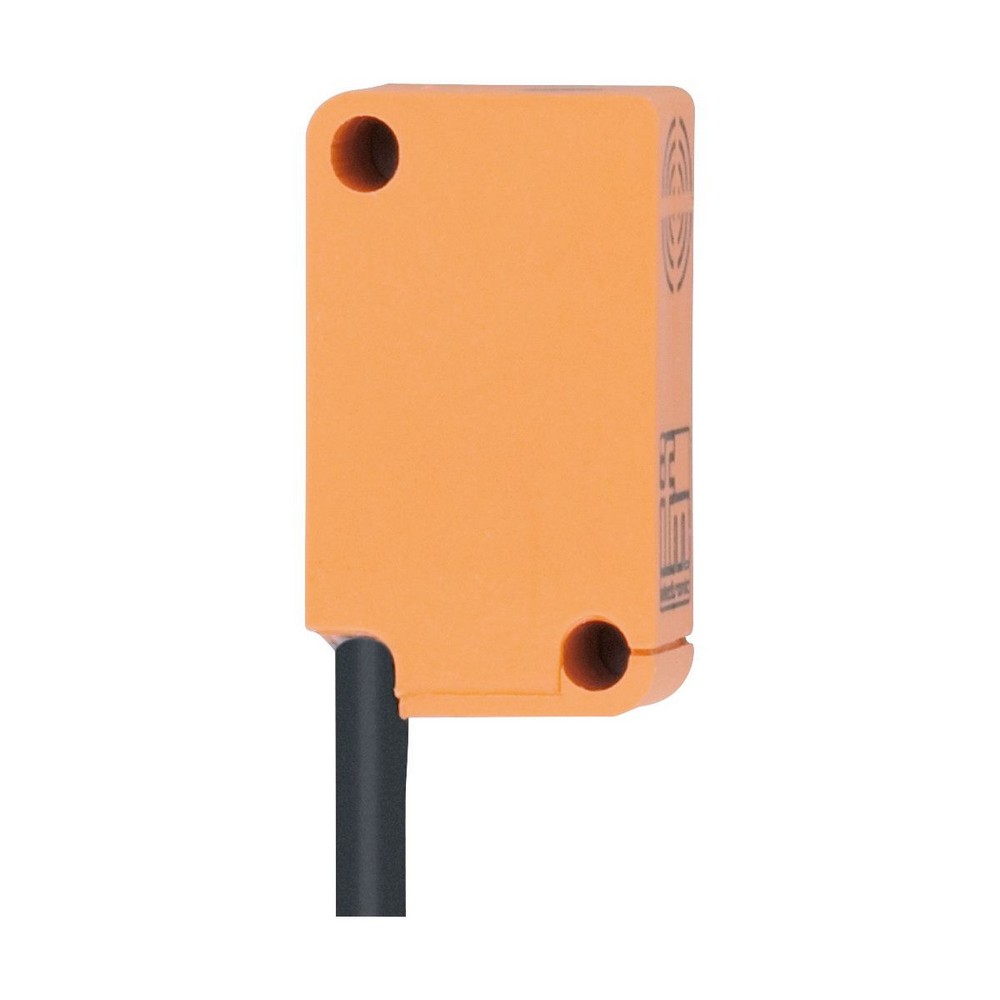

Индуктивный датчик IS5026

Артикул: IS5026

Ожидается

Под заказ

Код товара	IS-2002-FRKG/PH

Описание

Электронные данные

Рабочее напряжение [V]

5...36 DC

Класс защиты

III

Защита от переполюсовки

нет

Выходы

Электрическое исполнение

PNP/NPN

Функция выходного сигнала

нормально открытый / нормально закрытый; (по выбору)

Макс. падение напряжения коммутационного выхода DC [V]

4,6

Минимальная нагрузка по току [mA]

Макс. ток утечки [mA]

0,8

Постоянный ток нагрузки коммутационного выхода DC [mA]

200

Частота переключения DC [Hz]

2000

Защита от короткого замыкания

нет

Защита от перегрузок по току

нет

Диапазон контроля

Диапазон срабатывания [mm]

Реальное расстояние срабатывания Sr [mm]

2 ± 10 %

Рабочее расстояние срабатывания [mm]

0...1,62

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,2

Гистерезис [% от Sr]

1...15

Смещение точки переключения [% от Sr]

-10...10

Условия эксплуатации

Температура окружающей среды [°C]

-25...80

Степень защиты

IP 67

Испытания / одобрения

ЭMC


EN 60947-5-2
EN 55011	класс B

MTTF [годы]

3755

Сертификат UL


Ta	-25...75 °C
Enclosure type	Type 1
напряжение питания	Limited Voltage/Current
Номер файла UL	E174191

Механические данные

Вес [g]

37,4

Корпус

Прямоугольный

Монтаж

установка заподлицо

Размеры [mm]

28 x 10 x 16

материал

PBT (полибутилентерефталат)

Момент затяжки [Nm]

0,5; (с омывателем)

Дисплеи / Элементы управления

Дисплей


Состояние выхода	1 x светодиод, жёлтый

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Кабель: 2 m, PUR (полиуретан); 2 x 0,14 mm

Типовые размеры

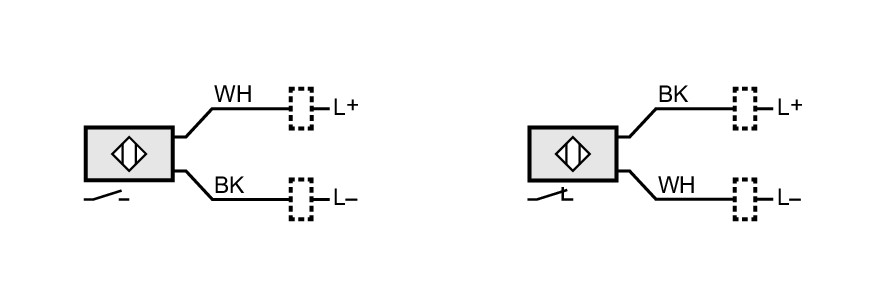

Схема подключения

электрическое подключение

Кабель: 2 m, PUR (полиуретан); 2 x 0,14 mm

Соединение

	Цвета жил :
BK =	черный
WH =	белый
