Индуктивный датчик IS5002

Артикул: IS5002
Ожидается
Под заказ
Код товара IS-3002-APKG
  • Поделиться:

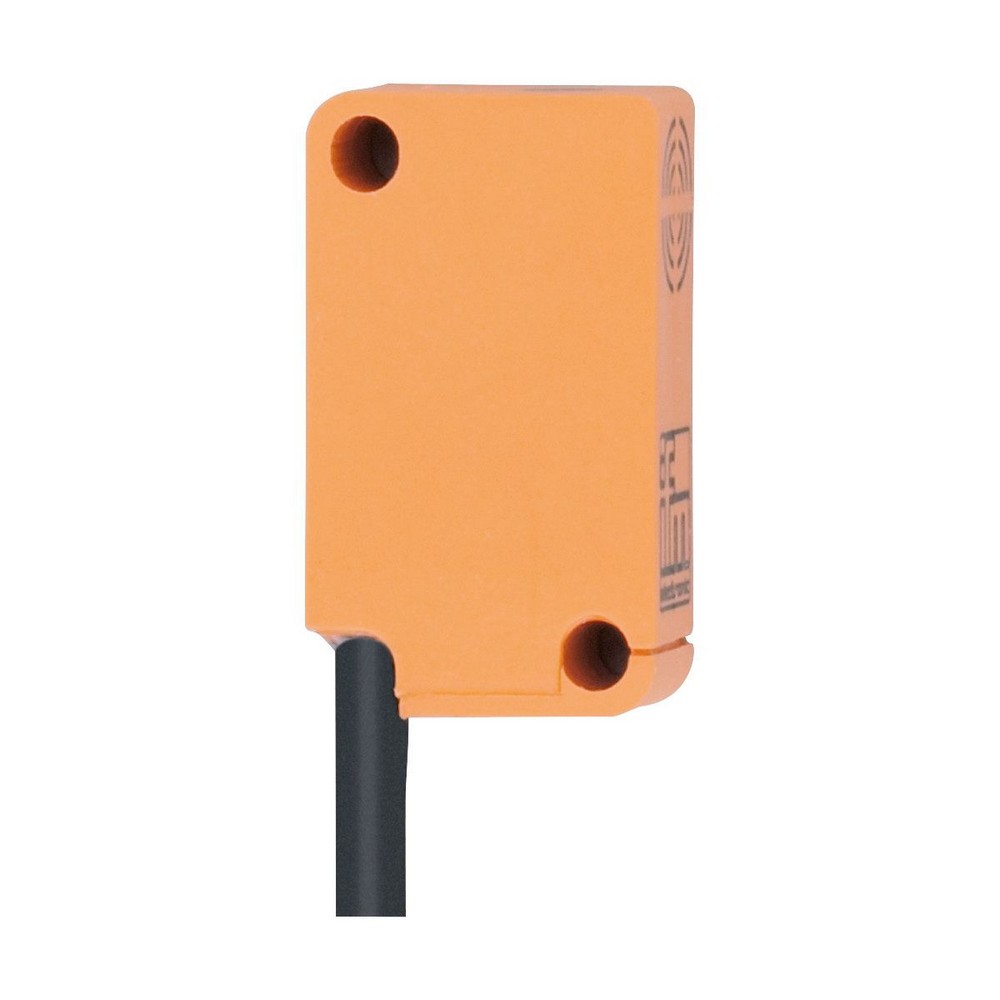

Индуктивный датчик IS5002
Электронные данные
Рабочее напряжение [V]10...30 DC; ("supply class 2" согласно cULus)
Потребление тока [mA] 15
Класс защитыIII
Защита от перепутывания полярностида
Выходы
Электрическое исполнениеPNP
Функция выходного сигналаNC
Макс. падение напряжения коммутационного выхода DC [V]2,5
Макс. ток утечки [mA]0,5
Постоянный ток нагрузки коммутационного выхода DC [mA]200
Кратковременный ток нагрузки коммутационного выхода [mA]200
Частота переключения DC [Hz]800
Защита от короткого замыканияда
Защита от перегрузок по токуда
Диапазон контроля
Диапазон срабатывания [mm]2
Реальное расстояние срабатывания Sr [mm]2 ± 10 %
Рабочее расстояние срабатывания [mm]0...1,6
Безопасное выключение на расстоянии s(ar) [mm]1,62
Точность/ погрешность
Поправочный коэффициентсталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,2
Гистерезис [% от Sr]1...15
Смещение точки переключения [% от Sr]-10...10
Условия эксплуатации
Температура окружающей среды [°C]-25...80
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 61000-4-2 ESD-- CD / 15 kV AD
EN 61000-4-3 ВЧ излучение10 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-5 Surge0,5 kV
EN 61000-4-6 ВЧ проводимость10 V
EN 55011класс B
Виброустойчивость
EN 60947-5-2
Ударопрочность
EN 60947-5-2
MTTF [годы]3004
Сертификат UL
Ta-25...80 °C
Enclosure typeType 1
напряжение питанияClass 2
Номер файла ULE174191
Механические данные
Вес [g]44,4
КорпусПрямоугольный
Монтажустановка заподлицо
Размеры [mm]28 x 10 x 16
материалкорпус: PBT (полибутилентерефталат); крышка: PBT (полибутилентерефталат)
Момент затяжки [Nm] 0,5; (с омывателем)
Дисплеи / Элементы управления
Дисплей
Состояние выхода1 x светодиод, жёлтый
Примечания
Упаковочная величина1 шт.
электрическое подключение
СоединениеКабель: 2 m, PVC (поливинилхлорид), O 3,5 mm; 3 x 0,14 mm

— RU-RU — IS5002-01 — 10.03.2016

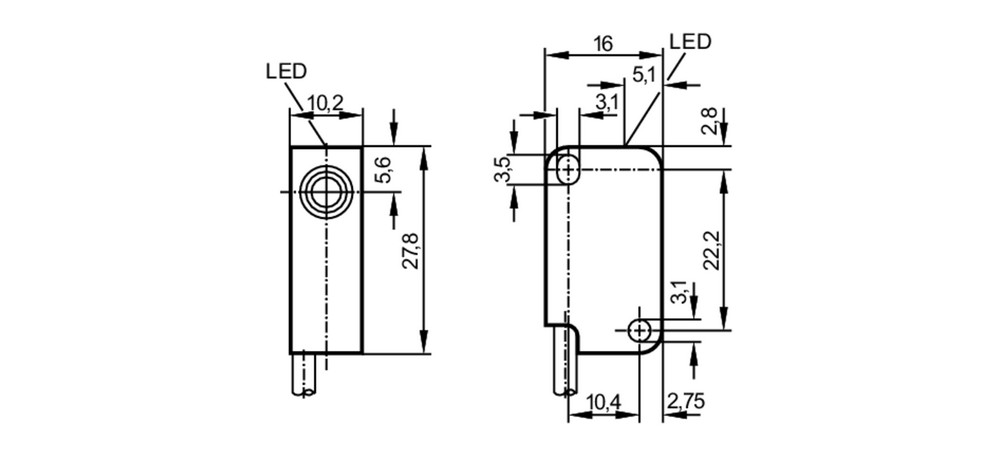

Типовые размеры

Схема подключения

электрическое подключение

Кабель: 2 m, PVC (поливинилхлорид), O 3,5 mm; 3 x 0,14 mm

Соединение

Цвета жил :
BN =коричневый
BU =синий
BK =черный
