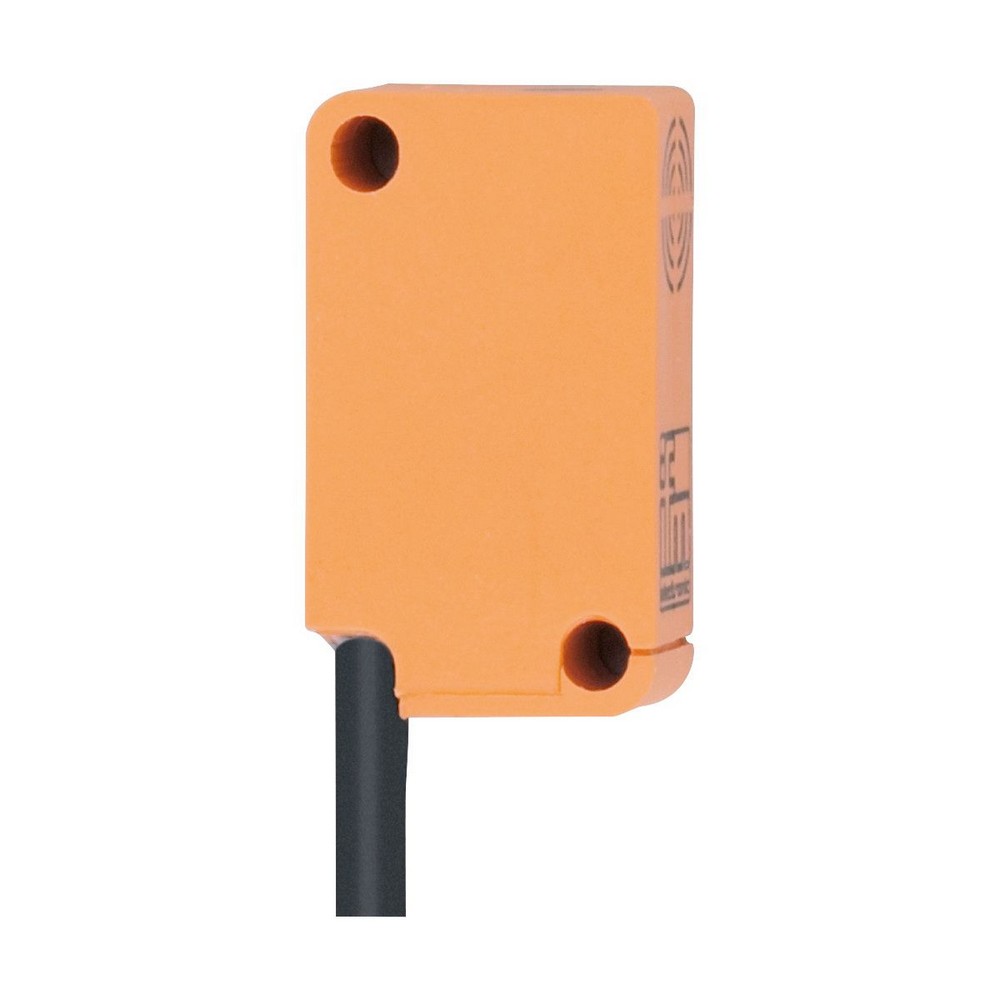

Индуктивный датчик IS5008

Артикул: IS5008
Ожидается
Под заказ
Код товара IS-3002-BNKG/6M
  • Поделиться:
Индуктивный датчик IS5008
Электронные данные
Рабочее напряжение [V]10...36 DC
Потребление тока [mA]15; (24 V)
Класс защитыIII
Защита от переполюсовкида
Выходы
Электрическое исполнениеNPN
Функция выходного сигналаNC
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]200
Частота переключения DC [Hz]800
Защита от короткого замыканияда
Защита от перегрузок по токуда
Диапазон контроля
Диапазон срабатывания [mm]2
Реальное расстояние срабатывания Sr [mm]2 ± 10 %
Рабочее расстояние срабатывания [mm]0...1,6
Точность/ погрешность
Поправочный коэффициентсталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,2
Гистерезис [% от Sr]1...15
Смещение точки переключения [% от Sr]-10...10
Условия эксплуатации
Температура окружающей среды [°C]-20...80
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 61000-4-2 ESD4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение3 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-6 ВЧ проводимость3 V
EN 55011класс B
MTTF [годы]5436
Механические данные
Вес [g]125
КорпусПрямоугольный
Монтажустановка заподлицо
Размеры [mm]28 x 10 x 16
материалPBT (полибутилентерефталат)
Момент затяжки [Nm] 0,5; (с омывателем)
Дисплеи / Элементы управления
Дисплей
Состояние выхода1 x светодиод, жёлтый
Примечания
Упаковочная величина1 шт.
электрическое подключение
СоединениеКабель: 6 m, PVC (поливинилхлорид); 3 x 0,14 mm

— RU-RU — IS5008-01 — 23.01.2019

Типовые размеры

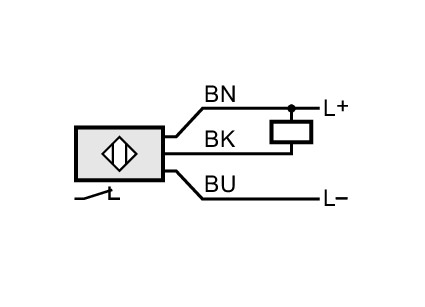

Схема подключения

электрическое подключение

Кабель: 6 m, PVC (поливинилхлорид); 3 x 0,14 mm

Соединение

Цвета жил :
BN =коричневый
BU =синий
BK =черный
