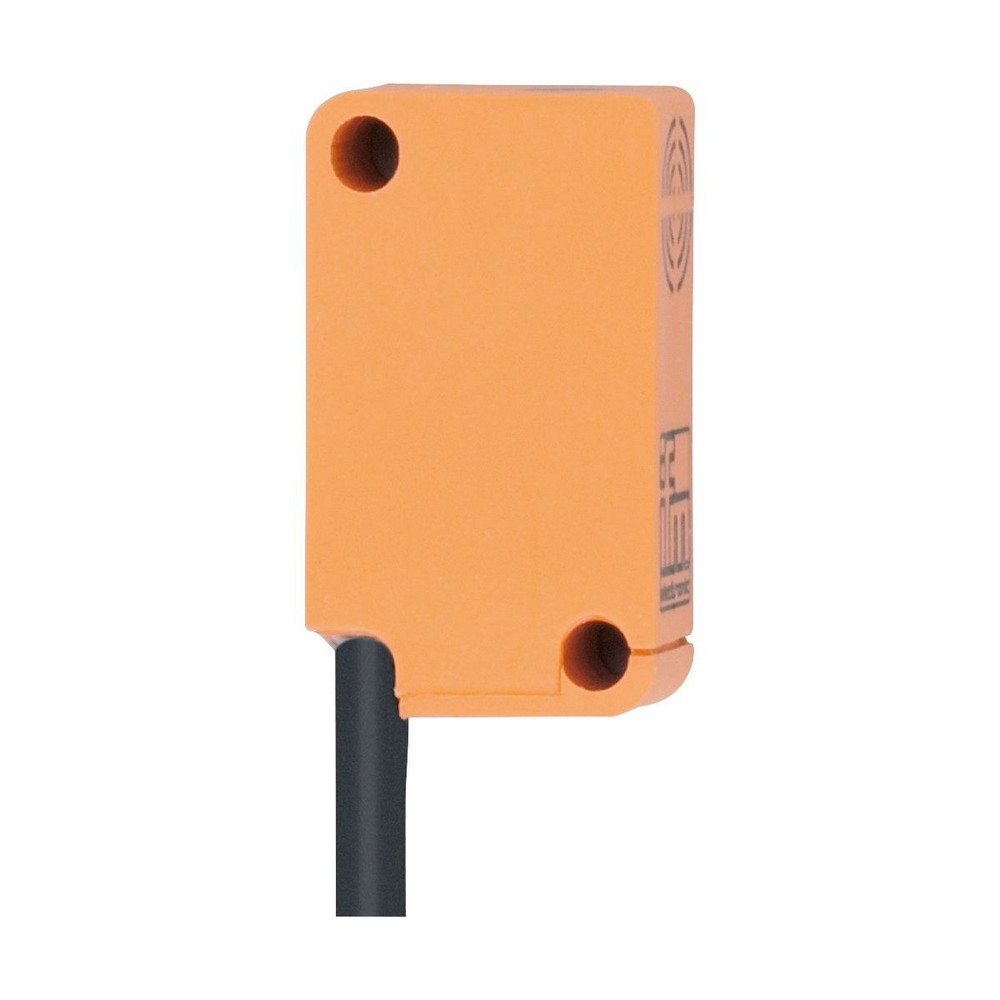

Индуктивный датчик IS5068

Артикул: IS5068

Ожидается

Под заказ

Код товара	IS-3002-BPKG/0,3M/AS-610

Описание

Электронные данные

Рабочее напряжение [V]

10...30 DC; ("supply class 2" согласно cULus)

Потребление тока [mA]

Класс защиты

III

Защита от перепутывания полярности

да

Макс. время задержки при включении [ms]

0,1

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Макс. ток утечки [mA]

0,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

200

Кратковременный ток нагрузки коммутационного выхода [mA]

200

Частота переключения DC [Hz]

800

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

Реальное расстояние срабатывания Sr [mm]

2 ± 10 %

Рабочее расстояние срабатывания [mm]

0...1,6

Безопасное выключение на расстоянии s(ar) [mm]

1,62

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,2

Гистерезис [% от Sr]

1...15

Смещение точки переключения [% от Sr]

-10...10

Условия эксплуатации

Температура окружающей среды [°C]

-25...80

Степень защиты

IP 67

Испытания / одобрения

ЭMC


EN 61000-4-2	-- CD / 15 kV AD
EN 61000-4-3	10 V/m
EN 61000-4-4	2 kV CD / 15 kV AD
EN 61000-4-5	0,5 kV / 15 kV AD
EN 61000-4-6	10 V / 15 kV AD
EN 55011	класс B / 15 kV AD

Виброустойчивость


EN 60947-5-2

Ударопрочность


EN 60947-5-2

MTTF [годы]

3004

Сертификат UL


Ta	-25...80 °C
Enclosure type	Type 1
напряжение питания	Class 2
Номер файла UL	E174191

Механические данные

Вес [g]

17,3

Корпус

Прямоугольный

Монтаж

установка заподлицо

Размеры [mm]

28 x 10 x 16

материал

корпус: PBT (полибутилентерефталат); крышка: PBT (полибутилентерефталат)

Момент затяжки [Nm]

0,5; (с омывателем)

Дисплеи / Элементы управления

Дисплей


Состояние выхода	1 x светодиод, жёлтый

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Кабель: 0,3 m, PUR (полиуретан), O 3,5 mm; 3 x 0,14 mm

электрическое подключение - разъем

Соединение

Разъем: 1 x M8

Типовые размеры

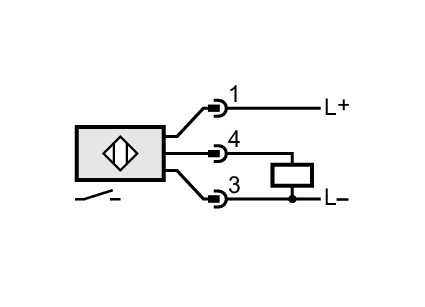

Схема подключения

электрическое подключение

Кабель: 0,3 m, PUR (полиуретан), O 3,5 mm; 3 x 0,14 mm

электрическое подключение - разъем

Разъем: 1 x M8

Соединение
