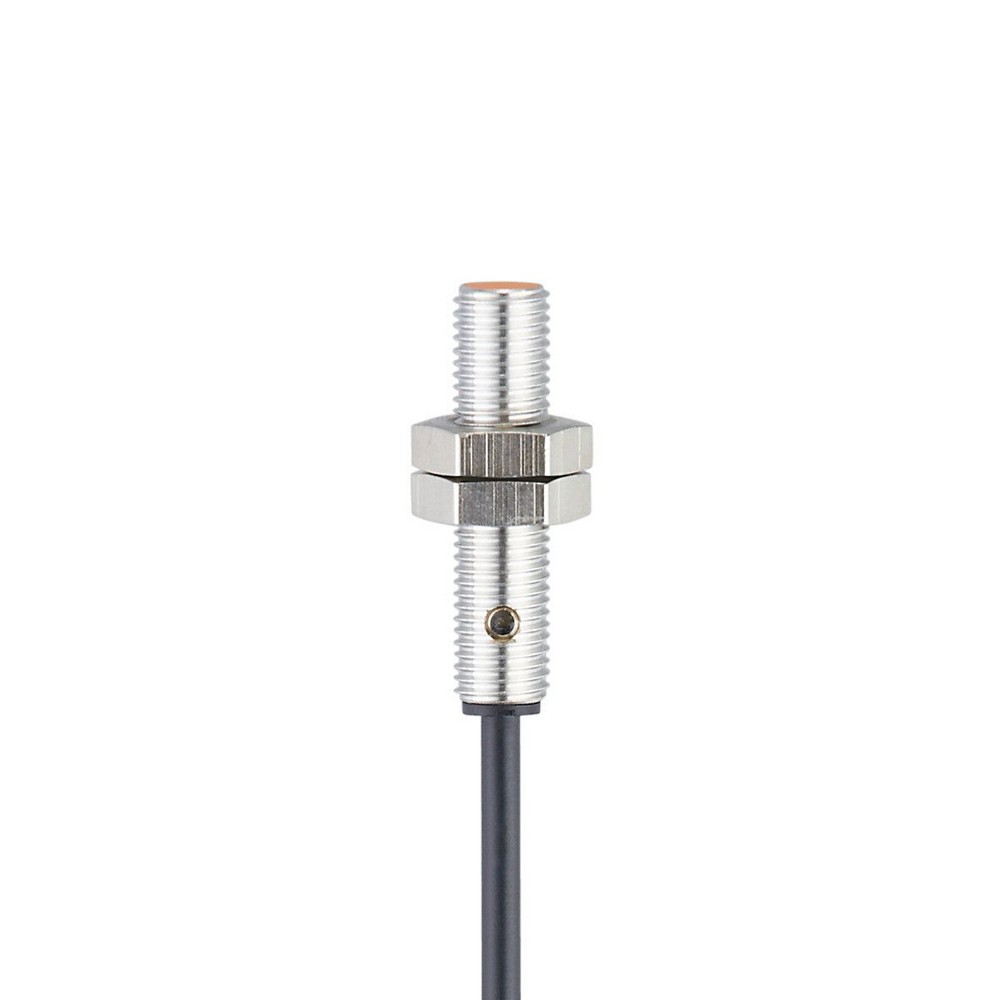

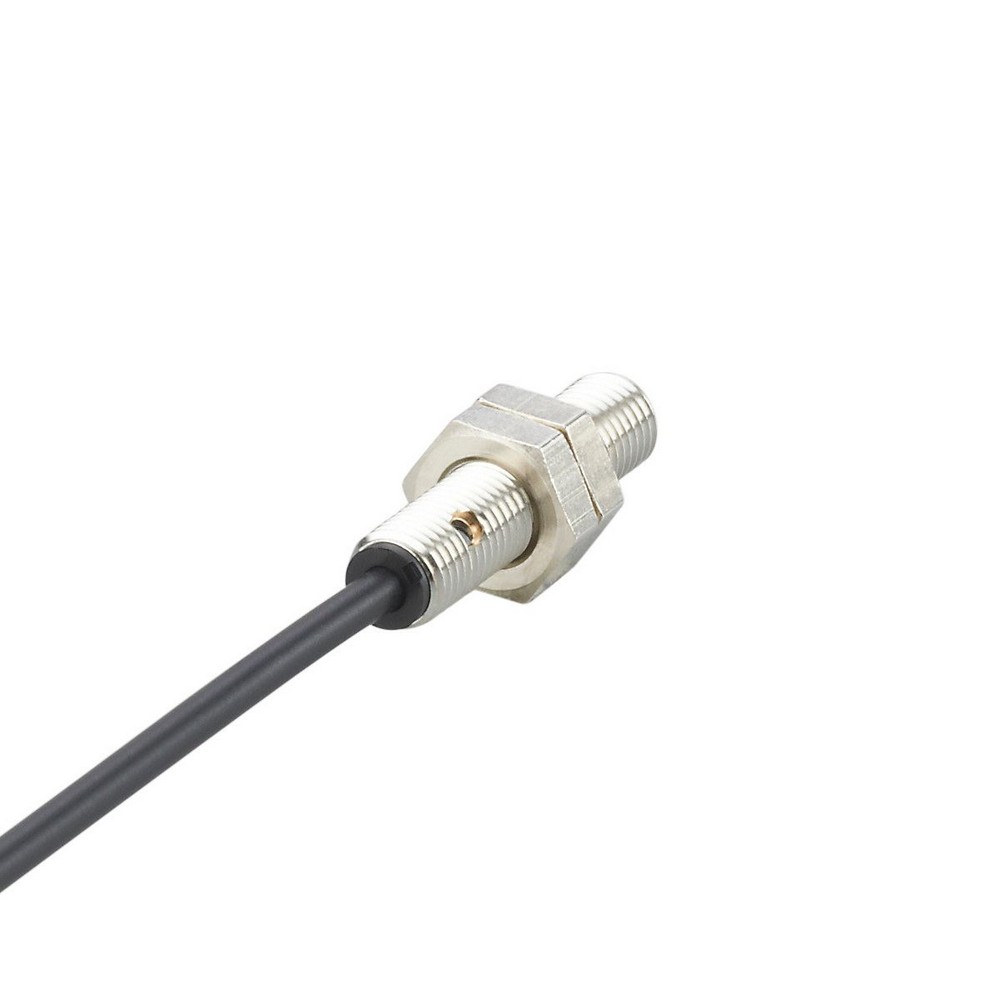

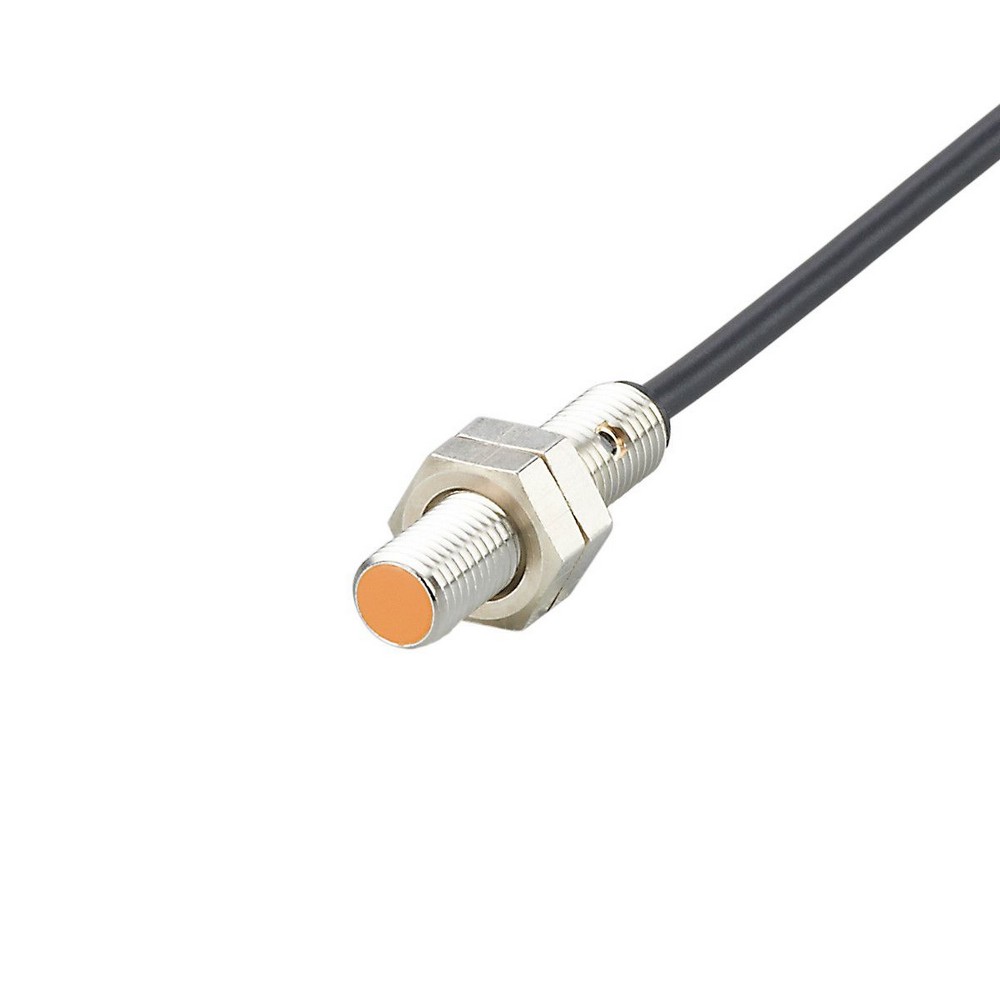

Индуктивный датчик IE5072

Артикул: IE5072
Ожидается
Под заказ
Код товара IEB3001-BPKG
  • Поделиться:
Индуктивный датчик IE5072
Электронные данные
Рабочее напряжение [V]10...36 DC
Потребление тока [mA]15; (24 V)
Класс защитыIII
Защита от переполюсовкида
Выходы
Электрическое исполнениеPNP
Функция выходного сигналаNO
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]200
Частота переключения DC [Hz]750
Защита от короткого замыканияда
Защита от перегрузок по токуда
Диапазон контроля
Диапазон срабатывания [mm]1
Реальное расстояние срабатывания Sr [mm]1 ± 10 %
Рабочее расстояние срабатывания [mm]0...0,8
Точность/ погрешность
Поправочный коэффициентсталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,2
Гистерезис [% от Sr]1...15
Смещение точки переключения [% от Sr]-10...10
Условия эксплуатации
Температура окружающей среды [°C]-25...80
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 60947-5-2
EN 55011класс B
MTTF [годы]5542
Механические данные
Вес [g]51,4
КорпусРезьбовой корпус
Монтажустановка заподлицо
Размеры [mm]M8 x 1 / L = 35
Обозначение резьбыM8 x 1
материаллатунь покрыт белой бронзой; активная поверхность: PBT (полибутилентерефталат)
Дисплеи / Элементы управления
Дисплей
Состояние выхода1 x светодиод, жёлтый
Принадлежности
Принадлежности (поставляются в комплекте)
крепежные гайки: 2
Примечания
Упаковочная величина1 шт.
электрическое подключение
СоединениеКабель: 2 m, PVC (поливинилхлорид); 3 x 0,14 mm

— RU-RU — IE5072-01 — 21.11.2017

Типовые размеры

Схема подключения

электрическое подключение

Кабель: 2 m, PVC (поливинилхлорид); 3 x 0,14 mm

Соединение

Цвета жил :
BN =коричневый
BU =синий
BK =черный
