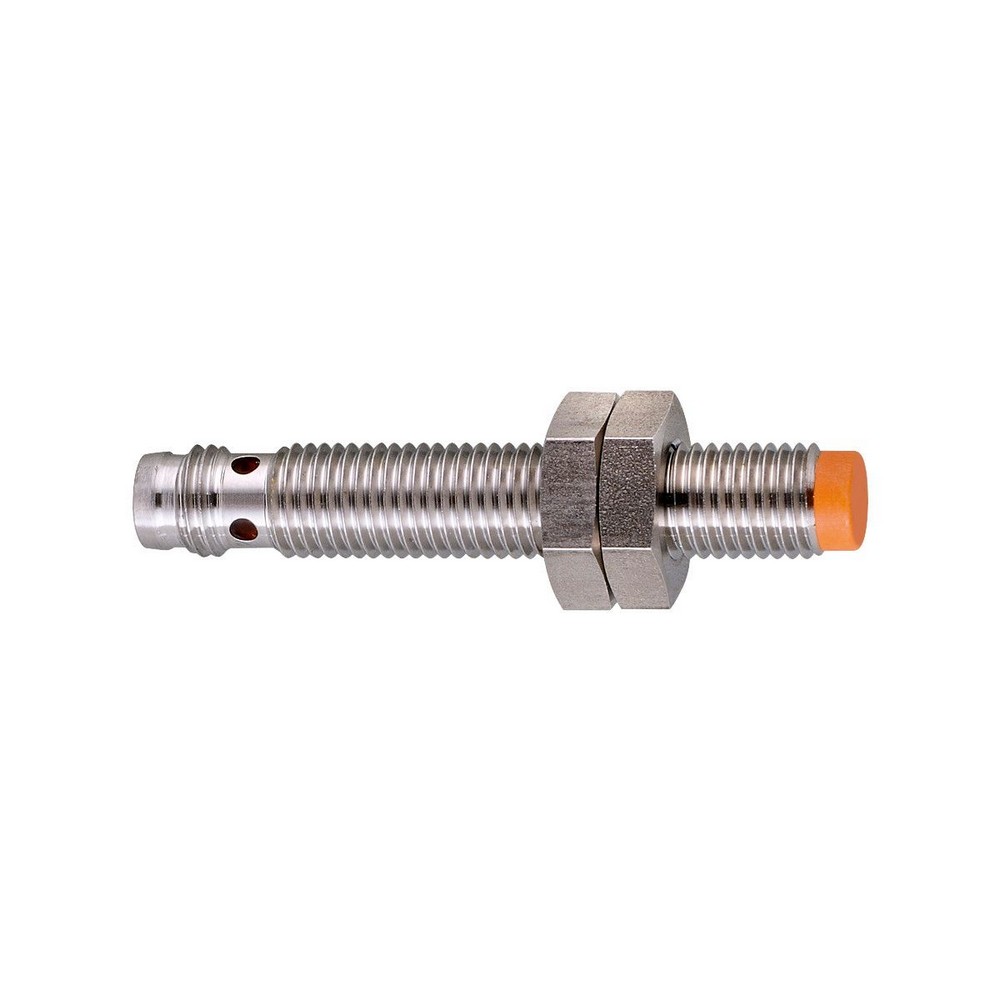

Индуктивный датчик IE5292

Артикул: IE5292

Ожидается

Под заказ

Код товара	IEB32,5-BPKG/V4A/AS

Описание

Электронные данные

Рабочее напряжение [V]

10...36 DC; (по PELV; "supply class 2" согласно cULus)

Потребление тока [mA]

15; (24 V)

Класс защиты

III

Защита от переполюсовки

да

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

200

Частота переключения DC [Hz]

1200

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

2,5

Реальное расстояние срабатывания Sr [mm]

2,5 ± 10 %

Рабочее расстояние срабатывания [mm]

0...2,02

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3

Гистерезис [% от Sr]

1...20

Смещение точки переключения [% от Sr]

-10...10

Условия эксплуатации

Температура окружающей среды [°C]

0...80

Степень защиты

IP 65; IP 67; (с должным образом прикрученным разъемом ifm)

Испытания / одобрения

ЭMC


EN 55011 излучение	класс B
EN 60947-5-2
EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5 kV линейное, Ri: 2 Ом
EN 61000-4-6 ВЧ проводимость	10 V

MTTF [годы]

2408

Сертификат UL


Ta	0...80 °C
Enclosure type	Type 1
напряжение питания	Class 2
Номер файла UL	E174191

Механические данные

Вес [g]

18,3

Корпус

Резьбовой корпус

Монтаж

незаподлицо

Размеры [mm]

M8 x 1 / L = 50

Обозначение резьбы

M8 x 1

материал

нерж. сталь (1.4404 / 316L); крышка: LCP оранжевый; крепежные гайки: нерж.сталь

Момент затяжки [Nm]

A = 5 mm: ? 2 Nm; B: ? 6 Nm

Дисплеи / Элементы управления

Дисплей


Состояние выхода	4 x 90° светодиод, жёлтый

Принадлежности

Принадлежности (поставляются в комплекте)


крепежные гайки: 2

Примечания

Упаковочная величина

1 шт.

электрическое подключение - разъем

Соединение

Разъем: 1 x M8

диаграммы и графики

Установка

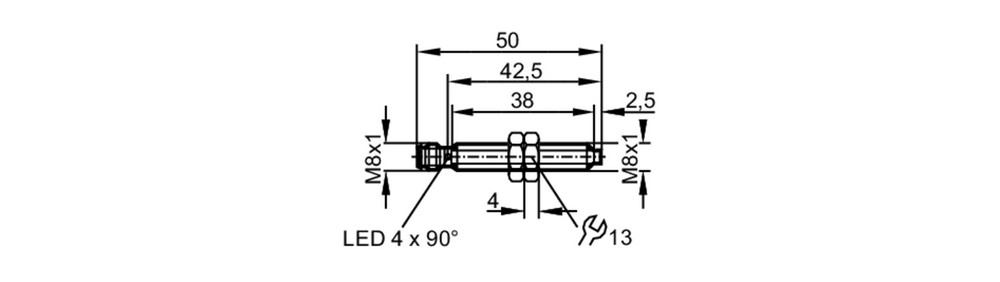

Типовые размеры

Схема подключения

электрическое подключение - разъем

Разъем: 1 x M8

Соединение
