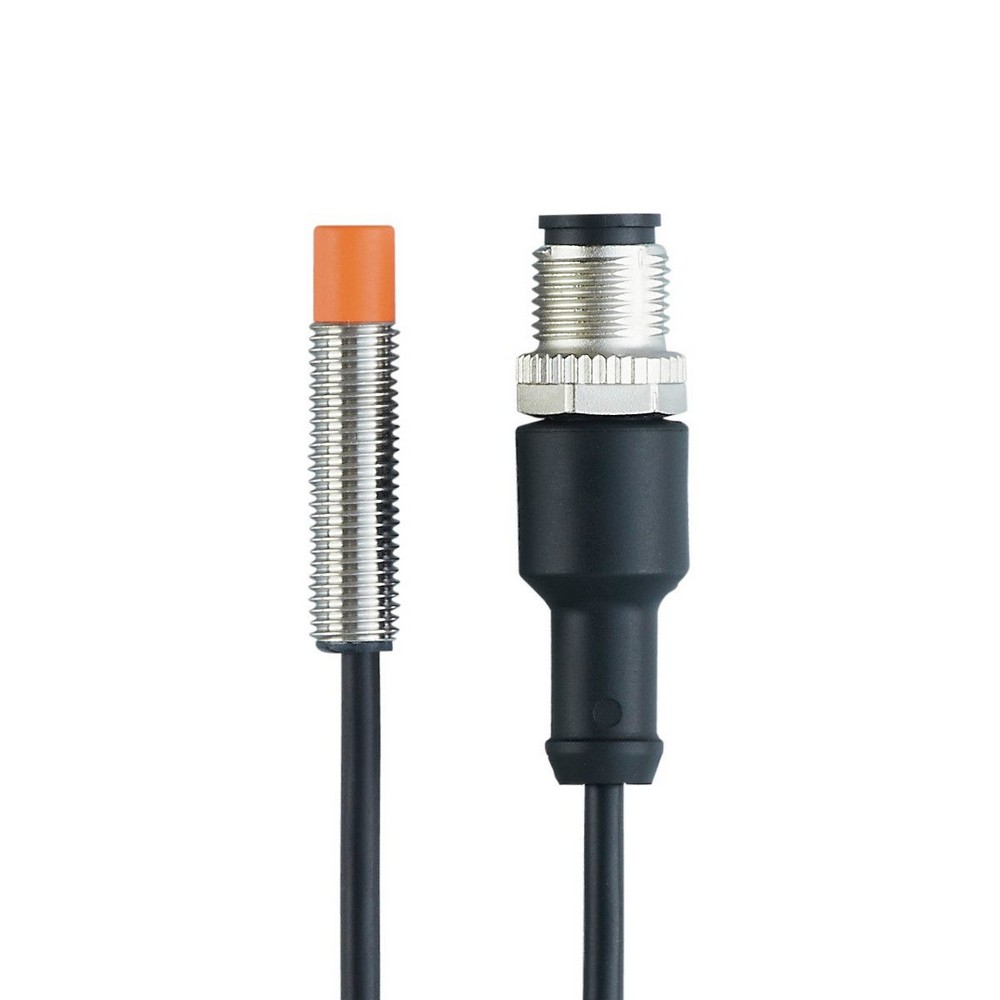

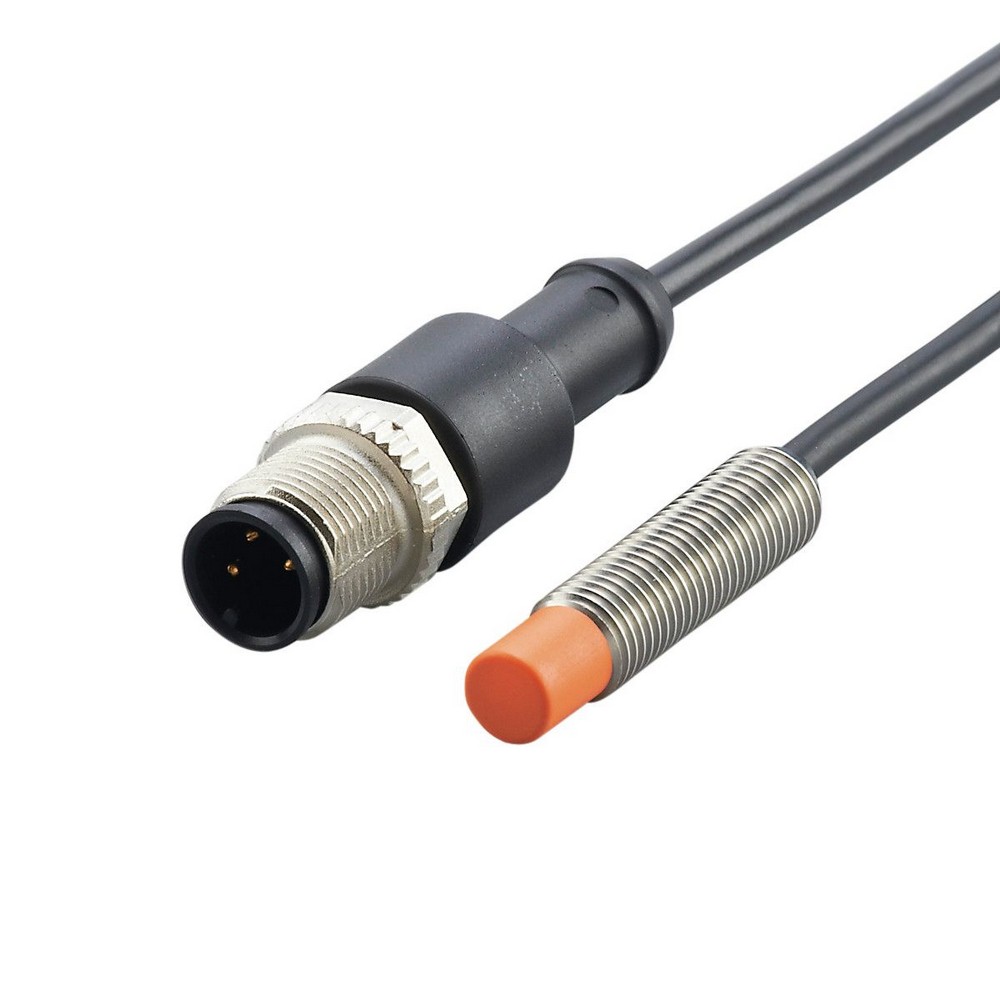

Индуктивный датчик IE5352

Артикул: IE5352

Ожидается

Под заказ

Код товара	IEBC005-ASKG/0,3M/US

Описание

Электронные данные

Рабочее напряжение [V]

10...30 DC

Потребление тока [mA]

10; (только при 3-х проводном подключении)

Класс защиты

III

Защита от переполюсовки

да

Выходы

Электрическое исполнение

PNP/NPN

Функция выходного сигнала

Макс. падение напряжения коммутационного выхода DC [V]

2,8

Минимальная нагрузка по току [mA]

2; (только в 2-х проводной схеме)

Макс. ток утечки [mA]

0,5; (только в 2-х проводной схеме)

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Частота переключения DC [Hz]

700

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

Реальное расстояние срабатывания Sr [mm]

5 ± 10 %

Рабочее расстояние срабатывания [mm]

0...4,05

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3

Гистерезис [% от Sr]

1...15

Смещение точки переключения [% от Sr]

-10...10

Условия эксплуатации

Температура окружающей среды [°C]

0...60

Степень защиты

IP 67

Испытания / одобрения

ЭMC


EN 60947-5-2

MTTF [годы]

2988

Сертификат UL


Ta	-25...80 °C
Enclosure type	Type 1
напряжение питания	Limited Voltage/Current
Номер файла UL	E174191

Механические данные

Вес [g]

40,7

Корпус

Резьбовой корпус

Монтаж

незаподлицо

Размеры [mm]

M8 x 1 / L = 37

Обозначение резьбы

M8 x 1

материал

латунь покрыт белой бронзой; активная поверхность: LCP

Дисплеи / Элементы управления

Дисплей


Состояние выхода	1 x светодиод, жёлтый

Принадлежности

Принадлежности (поставляются в комплекте)


крепежные гайки: 2

Примечания

Упаковочная величина

1 шт.

электрическое подключение - разъем

2-проводный

Кабель: 0,3 m, PVC (поливинилхлорид); 3 x 0,14 mm

2-проводный

Разъем: 1 x M12; Блокировка: поворотный

Типовые размеры

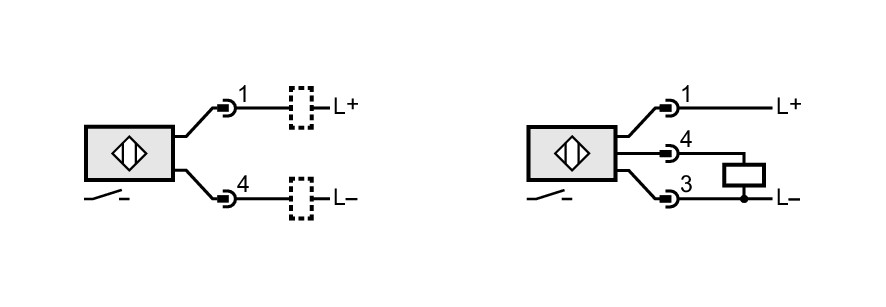

Схема подключения

электрическое подключение - разъем

Кабель: 0,3 m, PVC (поливинилхлорид); 3 x 0,14 mm

Разъем: 1 x M12; Блокировка: поворотный

2-проводный
