Индуктивный датчик IE5219

Артикул: IE5219
Ожидается
Под заказ
Код товара IEA3001-BPKG/V2A/US-104-DPS
  • Поделиться:

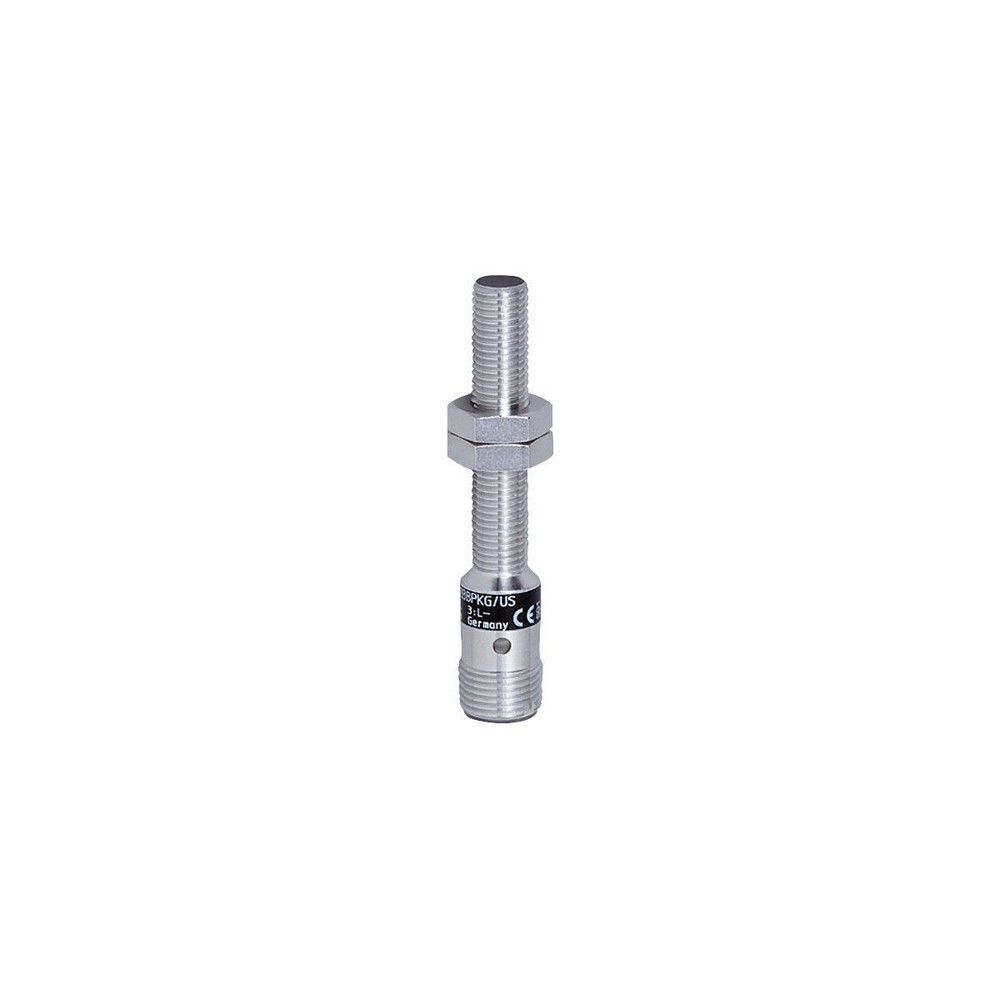

Индуктивный датчик IE5219
Электронные данные
Рабочее напряжение [V]10...36 DC; (по PELV)
Потребление тока [mA]15; (24 V)
Класс защитыIII
Защита от переполюсовкида
Выходы
Электрическое исполнениеPNP
Функция выходного сигналаNO
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]250
Частота переключения DC [Hz]2000
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон контроля
Диапазон срабатывания [mm]1
Реальное расстояние срабатывания Sr [mm]1 ± 10 %
Рабочее расстояние срабатывания [mm]0...0,8
Точность/ погрешность
Поправочный коэффициентсталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3
Гистерезис [% от Sr]1...15
Смещение точки переключения [% от Sr]-10...10
Условия эксплуатации
Температура окружающей среды [°C]-25...80
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 60947-5-2
EN 55011класс B
MTTF [годы]3491
Механические данные
Вес [g]23,8
КорпусРезьбовой корпус
Монтажустановка заподлицо
Размеры [mm]M8 x 1 / L = 62
Обозначение резьбыM8 x 1
материалнерж. сталь (1.4305/303); LCP; PA (полиамид)
Дисплеи / Элементы управления
Дисплей
Состояние выхода4 x 90° светодиод, жёлтый
Принадлежности
Принадлежности (поставляются в комплекте)
крепежные гайки: 2
Примечания
Упаковочная величина1 шт.
электрическое подключение - разъем
СоединениеРазъем: 1 x M12

— RU-RU — IE5219-01 — 15.08.2005

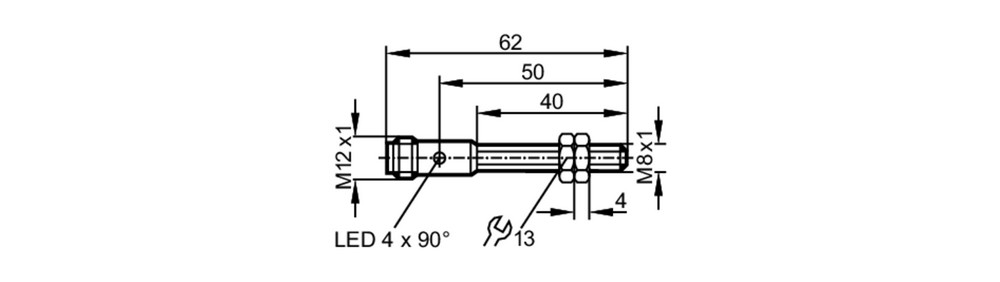

Типовые размеры

Схема подключения

электрическое подключение - разъем

Разъем: 1 x M12

Соединение
