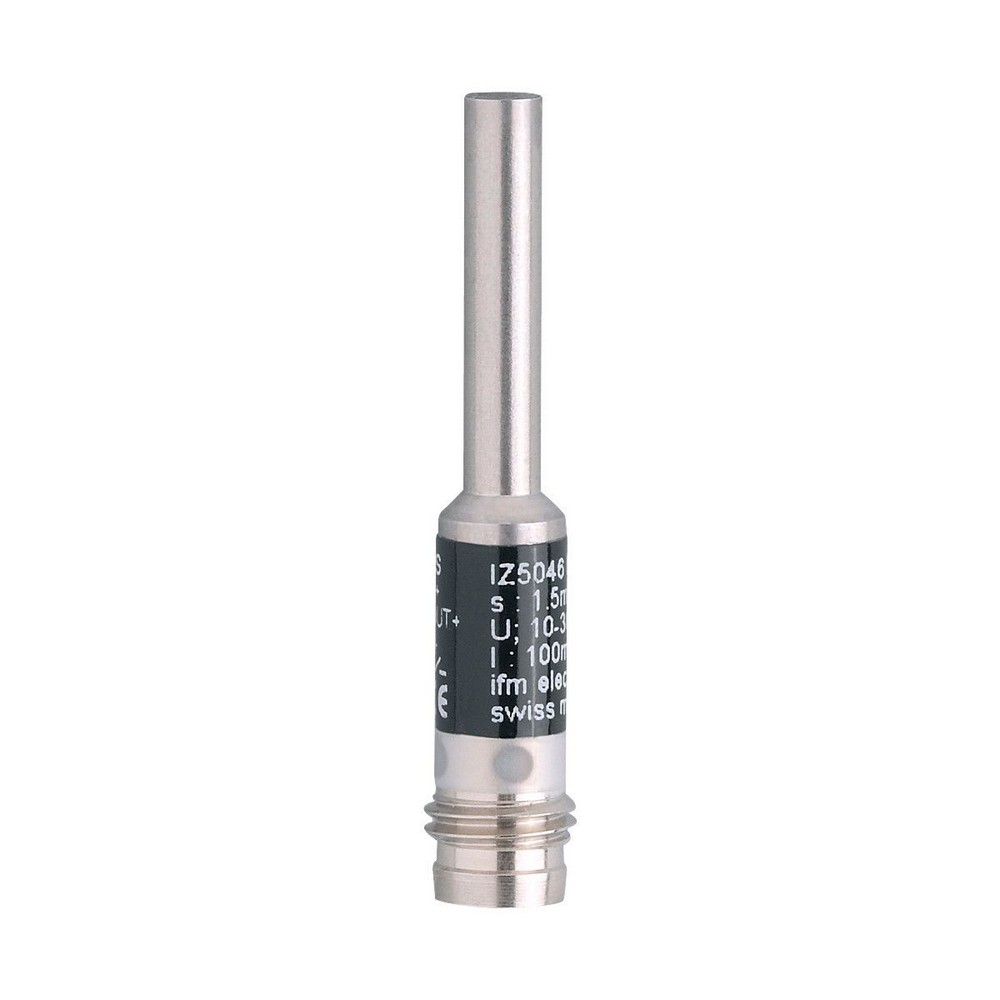

Индуктивный датчик IZ5046

Артикул: IZ5046

Ожидается

Под заказ

Код товара	IZB31,5-BPKG/AS-514-TPS

Описание

Электронные данные

Рабочее напряжение [V]

10...30 DC

Потребление тока [mA]

10; (24 V)

Защита от переполюсовки

да

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

Макс. падение напряжения коммутационного выхода DC [V]

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Частота переключения DC [Hz]

1800

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

1,5

Реальное расстояние срабатывания Sr [mm]

1,5 ± 10 %

Рабочее расстояние срабатывания [mm]

0...1,2

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3

Гистерезис [% от Sr]

Смещение точки переключения [% от Sr]

-10...10

Условия эксплуатации

Температура окружающей среды [°C]

-25...80

Степень защиты

IP 67

Испытания / одобрения

ЭMC


EN 60947-5-2
EN 55011	класс B

MTTF [годы]

835

Сертификат UL


Ta	0...40 °C
напряжение питания	Class 2
Номер файла UL	E174191

Механические данные

Вес [g]

Корпус

Цилиндрический

Монтаж

незаподлицо

Размеры [mm]

O 4 / L = 41

материал

корпус: нерж.сталь; активная поверхность: POM

Дисплеи / Элементы управления

Дисплей


Состояние выхода	4 x 90° светодиод, красный

Принадлежности

Принадлежности (поставляются в комплекте)


крепежные хомуты: 1

Примечания

Упаковочная величина

1 шт.

электрическое подключение - разъем

Соединение

Разъем: 1 x M8

диаграммы и графики

Установка

	Если Sr изменяется на 10 % следующее свободное пространство должно удерживаться ферромагнитные материалы X > 1,5 mm другие металлы X > 3,0 mm

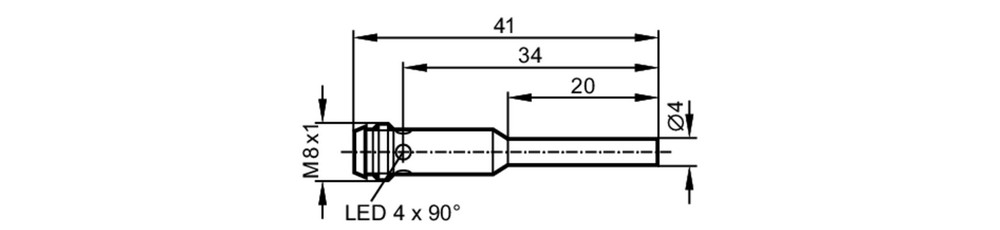

Типовые размеры

Схема подключения

электрическое подключение - разъем

Разъем: 1 x M8

Соединение
