Индуктивный датчик IE5336

Артикул: IE5336
Ожидается
Под заказ
Код товара IEB3002BBPKG/0,185M/PH/AS610RT
  • Поделиться:

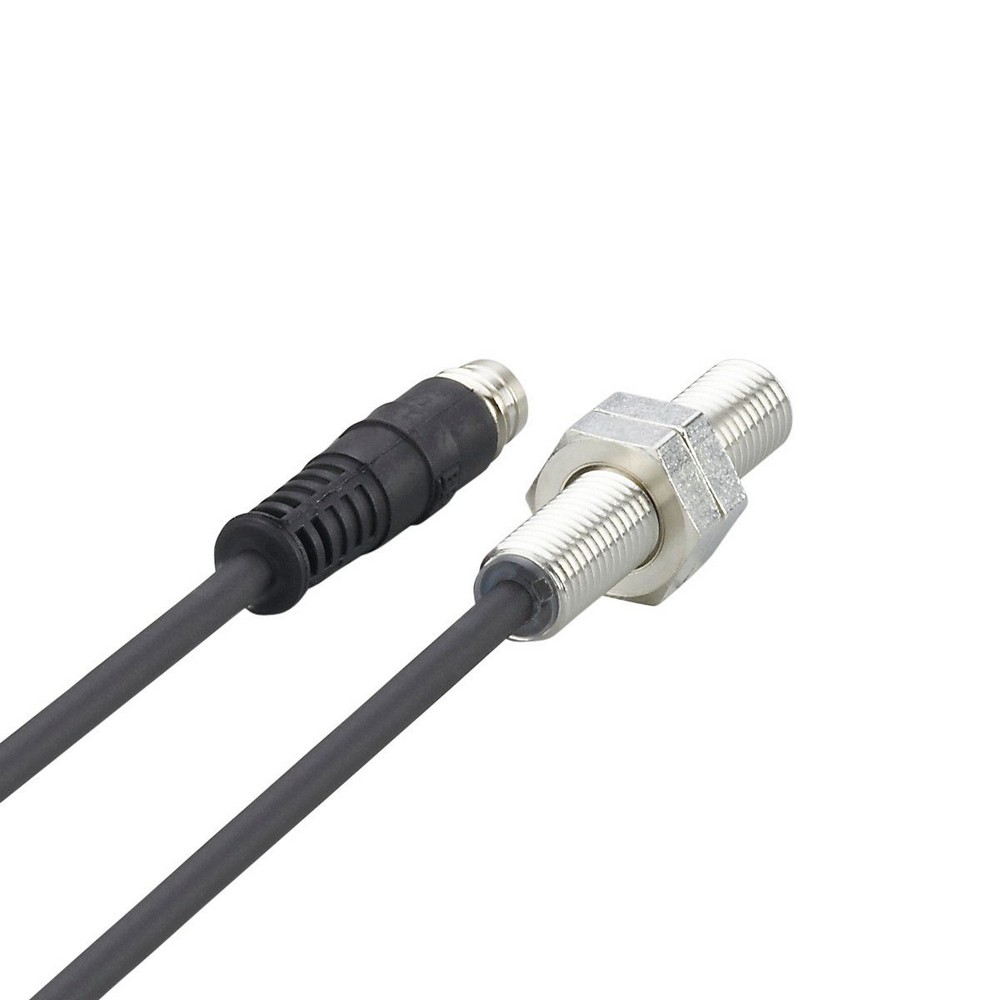

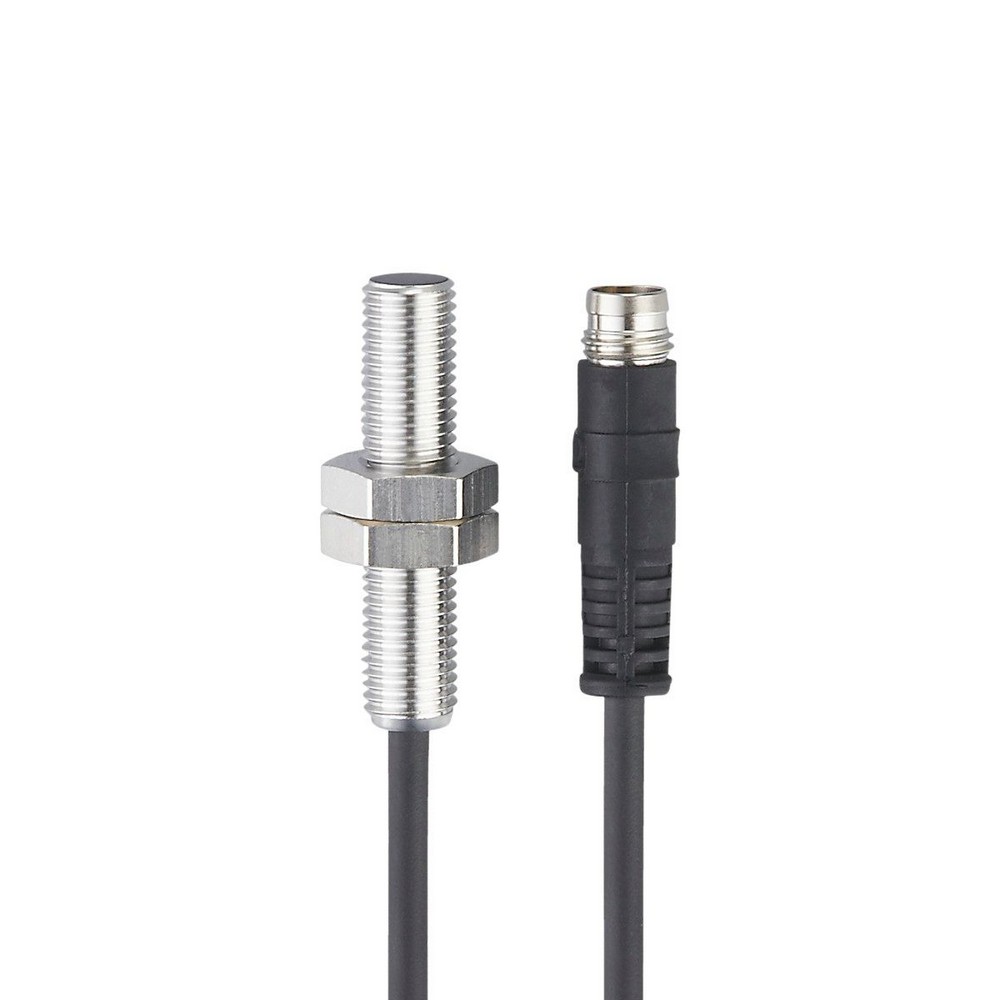

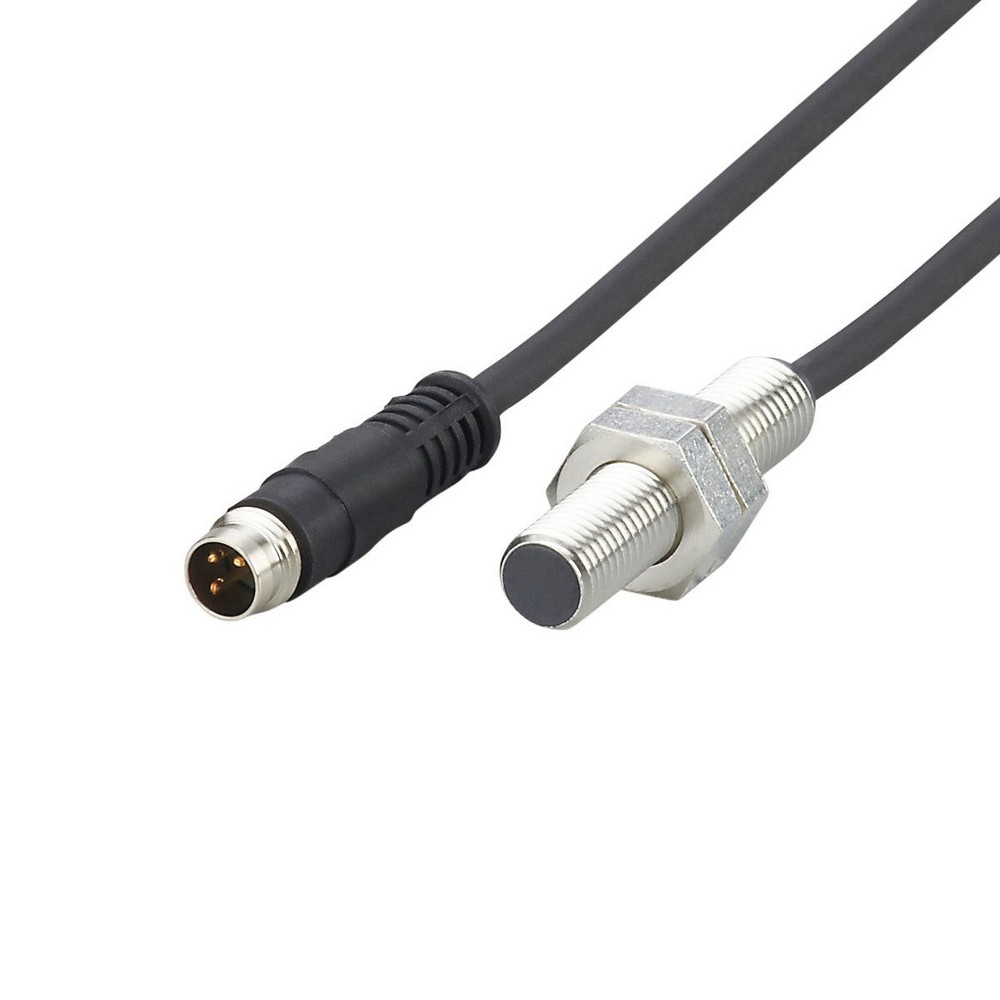

Индуктивный датчик IE5336
Электронные данные
Рабочее напряжение [V]10...36 DC; ("supply class 2" согласно cULus)
Потребление тока [mA]15; (24 V)
Класс защитыIII
Защита от переполюсовкида
Выходы
Электрическое исполнениеPNP
Функция выходного сигналаNO
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]250
Кратковременный ток нагрузки коммутационного выхода [mA]250
Частота переключения DC [Hz]1000
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон контроля
Диапазон срабатывания [mm]2
Реальное расстояние срабатывания Sr [mm]2 ± 10 %
Рабочее расстояние срабатывания [mm]0...1,62
Точность/ погрешность
Поправочный коэффициентсталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3
Гистерезис [% от Sr]1...15
Смещение точки переключения [% от Sr]-10...10
Условия эксплуатации
Температура окружающей среды [°C]-25...70
Степень защитыIP 65; (с должным образом прикрученным разъемом ifm: IP67)
Испытания / одобрения
ЭMC
EN 60947-5-2
EN 55011класс B
MTTF [годы]3502
Сертификат UL
Ta-25...70 °C
Enclosure typeType 1
напряжение питанияClass 2
Номер файла ULE174191
Механические данные
Вес [g]23,5
КорпусРезьбовой корпус
Монтажустановка заподлицо
Размеры [mm]M8 x 1
Обозначение резьбыM8 x 1
материаллатунь покрыт белой бронзой; LCP
Дисплеи / Элементы управления
Дисплей
Состояние выхода1 x светодиод, красный
Принадлежности
Принадлежности (поставляются в комплекте)
крепежные гайки: 2
Примечания
Упаковочная величина1 шт.
электрическое подключение - разъем
СоединениеКабель: 0,185 m, PUR (полиуретан); 3 x 0,14 mm
СоединениеРазъем: 1 x M8; Блокировка: защелка

— RU-RU — IE5336-00 — 13.06.2005

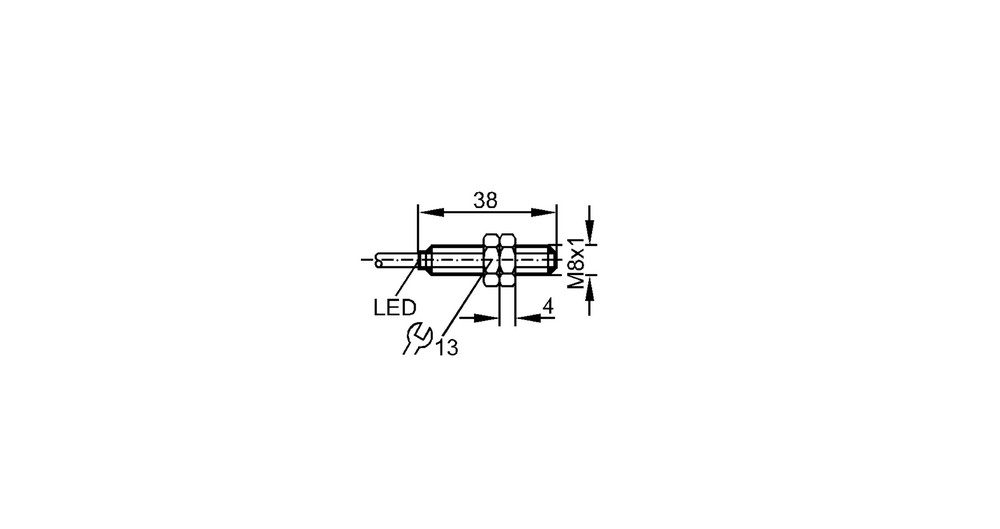

Типовые размеры

Схема подключения

электрическое подключение - разъем

Кабель: 0,185 m, PUR (полиуретан); 3 x 0,14 mm

Разъем: 1 x M8; Блокировка: защелка

Соединение
