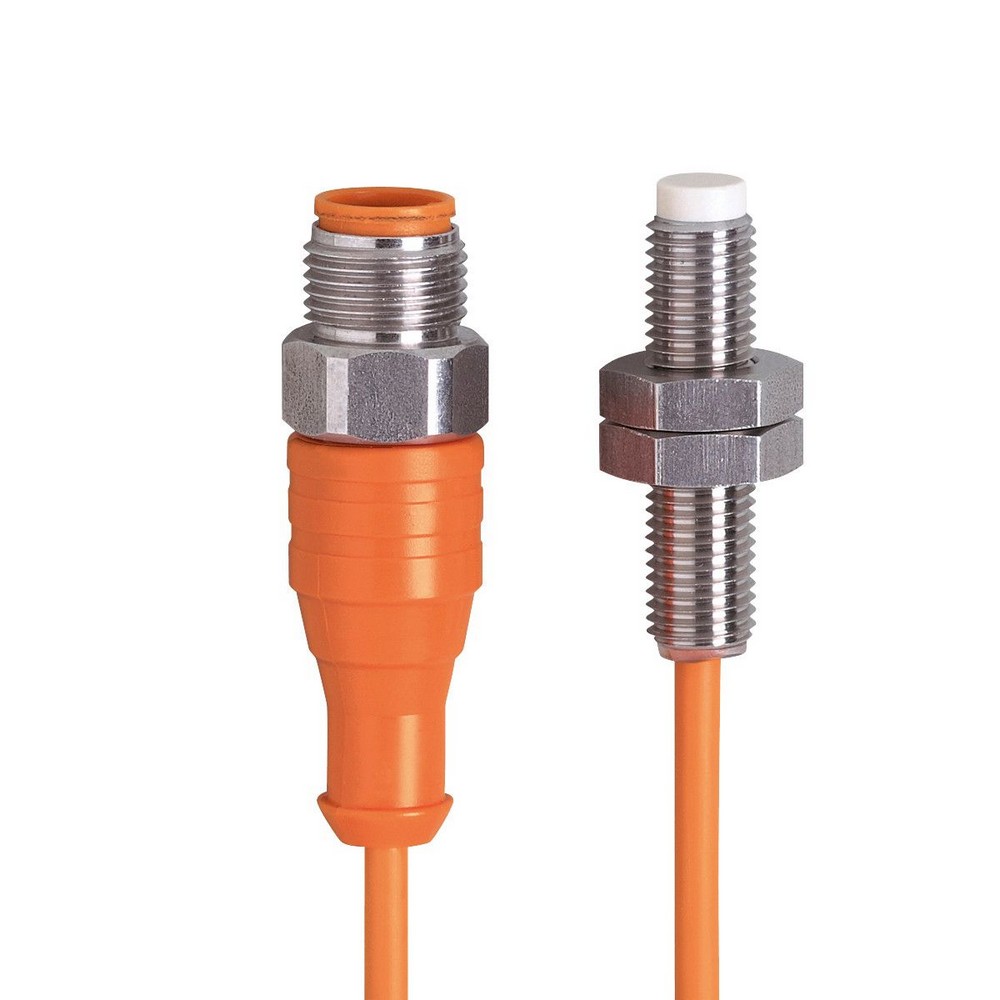

Индуктивный датчик IE5378

Артикул: IE5378

Ожидается

Под заказ

Код товара	IEB3003-BPKG/V4A/3,5M/US RT

Описание

Электронные данные

Рабочее напряжение [V]

10...36 DC

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

200

Частота переключения DC [Hz]

300

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

Реальное расстояние срабатывания Sr [mm]

3 ± 10 %

Рабочее расстояние срабатывания [mm]

0...2,4

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3

Гистерезис [% от Sr]

1...15

Смещение точки переключения [% от Sr]

-10...10

Условия эксплуатации

Температура окружающей среды [°C]

0...70

Степень защиты

IP 67

Испытания / одобрения

ЭMC


EN 60947-5-2
EN 55011	класс B

MTTF [годы]

2819

Механические данные

Вес [g]

108

Корпус

Резьбовой корпус

Монтаж

незаподлицо

Размеры [mm]

M8 x 1 / L = 35

Обозначение резьбы

M8 x 1

материал

нерж.сталь; активная поверхность: PBT (полибутилентерефталат)

Дисплеи / Элементы управления

Дисплей


Состояние выхода	1 x светодиод, красный

Принадлежности

Принадлежности (поставляются в комплекте)


крепежные гайки: 2

Примечания

Упаковочная величина

1 шт.

электрическое подключение - разъем

Соединение

Кабель: 3,5 m, PVC (поливинилхлорид); 3 x 0,14 mm

Соединение

Разъем: 1 x M12

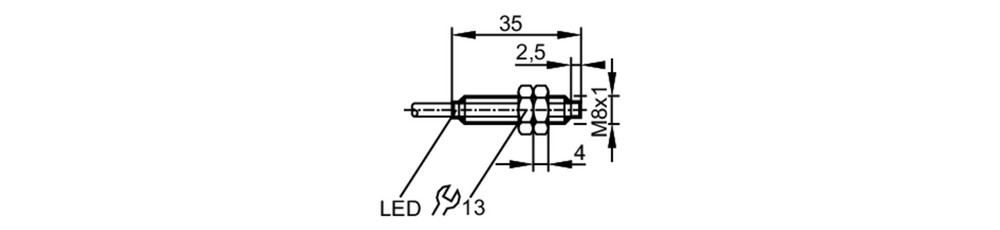

Типовые размеры

Схема подключения

электрическое подключение - разъем

Кабель: 3,5 m, PVC (поливинилхлорид); 3 x 0,14 mm

Разъем: 1 x M12

Соединение
