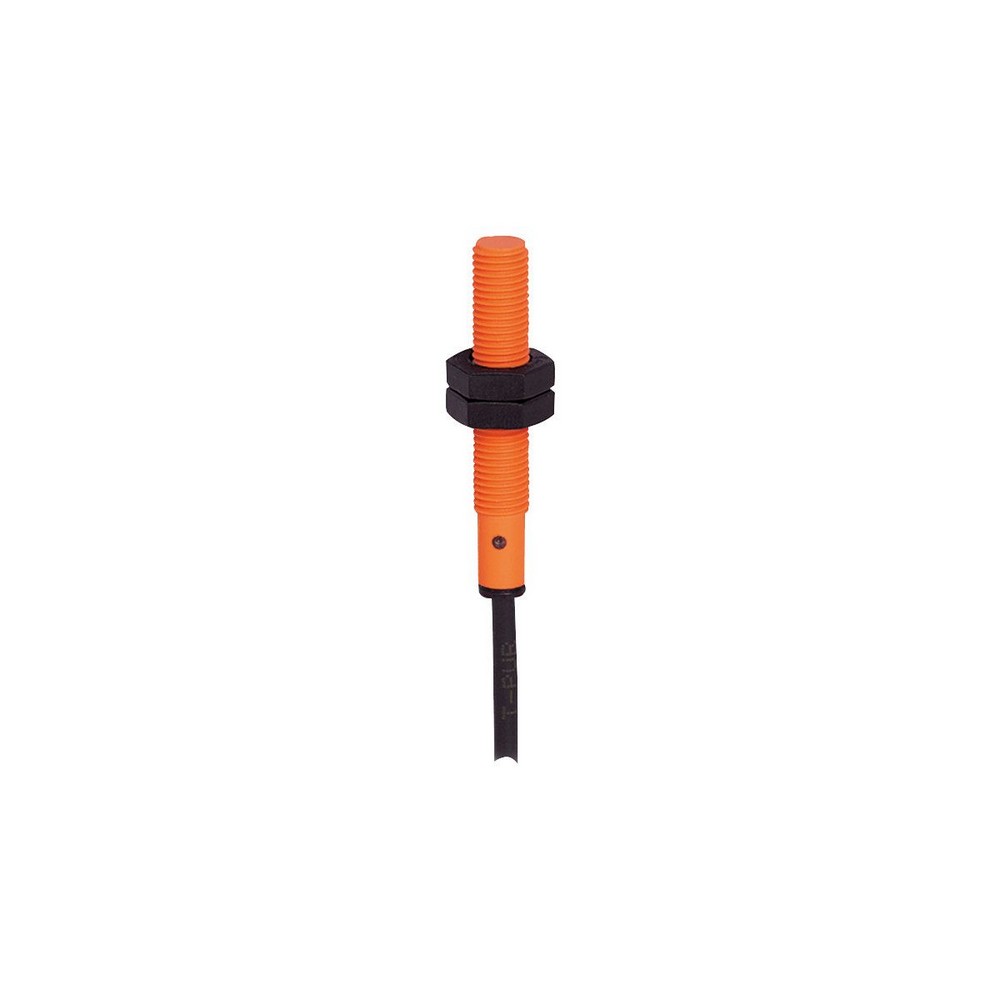

Индуктивный датчик IE5212

Артикул: IE5212
Ожидается
Под заказ
Код товара IE-2002-FROG/6M/PH
  • Поделиться:
Индуктивный датчик IE5212
Электронные данные
Рабочее напряжение [V]5...36 DC
Класс защитыIII
Защита от переполюсовкинет
Выходы
Электрическое исполнениеPNP/NPN
Функция выходного сигналанормально открытый / нормально закрытый; (по выбору)
Макс. падение напряжения коммутационного выхода DC [V]4,6
Минимальная нагрузка по току [mA]4
Макс. ток утечки [mA]0,8
Постоянный ток нагрузки коммутационного выхода DC [mA]200
Частота переключения DC [Hz]2000
Защита от короткого замыканиянет
Защита от перегрузок по токунет
Диапазон контроля
Диапазон срабатывания [mm]2
Реальное расстояние срабатывания Sr [mm]2 ± 10 %
Рабочее расстояние срабатывания [mm]0...1,6
Точность/ погрешность
Поправочный коэффициентсталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,2
Гистерезис [% от Sr]1...15
Смещение точки переключения [% от Sr]-10...10
Условия эксплуатации
Температура окружающей среды [°C]-25...80
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 60947-5-2
EN 55011класс B
MTTF [годы]3338
Механические данные
Вес [g]99,4
КорпусРезьбовой корпус
Монтажнезаподлицо
Размеры [mm]M8 x 1 / L = 50
Обозначение резьбыM8 x 1
материалPBT (полибутилентерефталат); TPE-E
Дисплеи / Элементы управления
Дисплей
Состояние выхода1 x светодиод, жёлтый
Принадлежности
Принадлежности (поставляются в комплекте)
крепежные гайки: 2
Примечания
Упаковочная величина1 шт.
электрическое подключение
СоединениеКабель: 6 m, PUR / PVC; 2 x 0,14 mm

— RU-RU — IE5212-00 — 15.03.2017

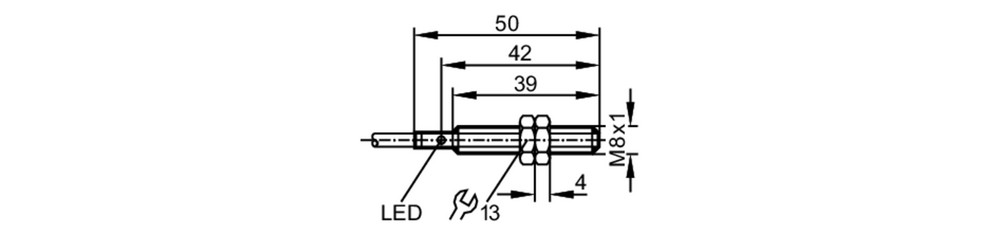

Типовые размеры

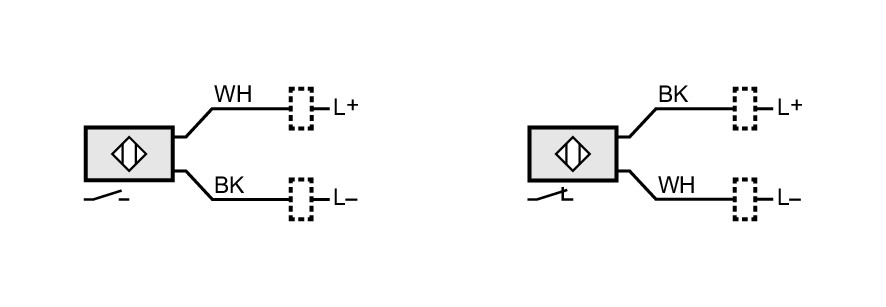

Схема подключения

электрическое подключение

Кабель: 6 m, PUR / PVC; 2 x 0,14 mm

Соединение

Цвета жил :
BK =черный
WH =белый
