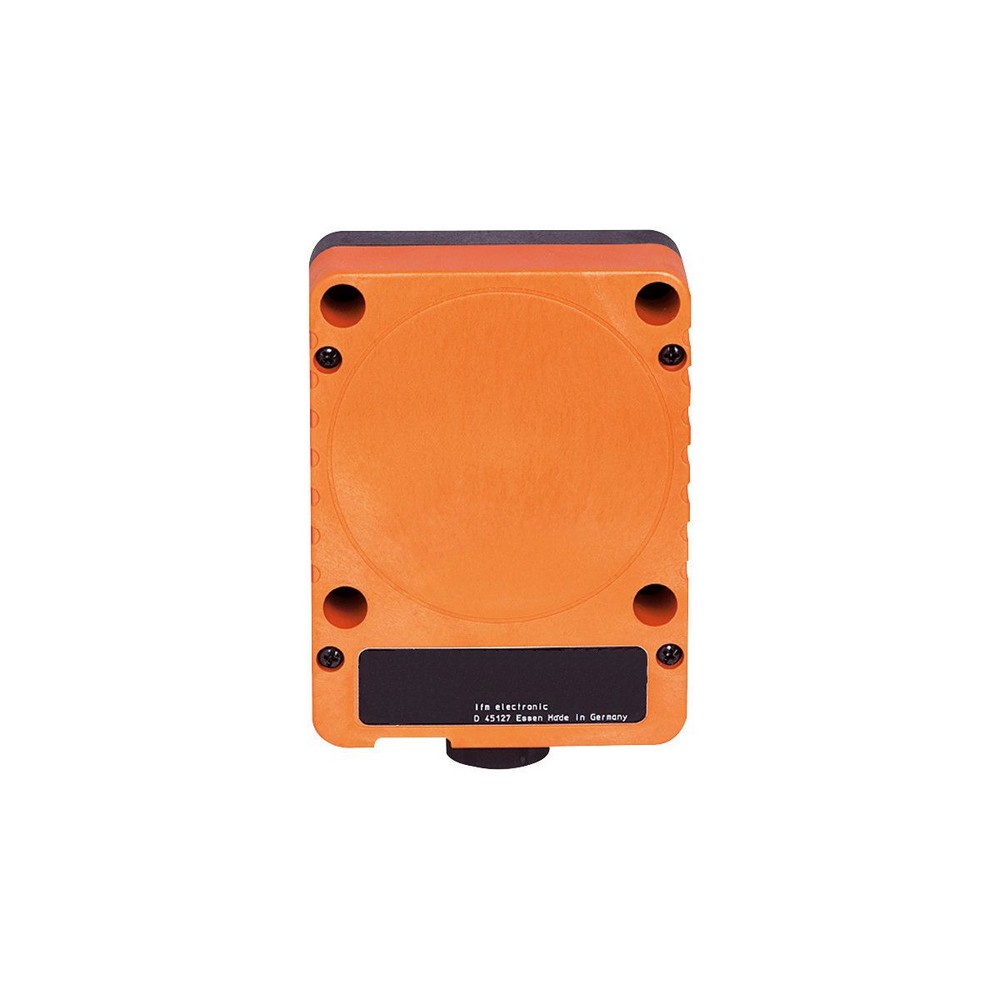

Индуктивный датчик ID5023

Артикул: ID5023

Ожидается

Под заказ

Код товара	IDE3060-FNKG

Описание

Электронные данные

Рабочее напряжение [V]

10...36 DC

Потребление тока [mA]

15; (24 V)

Класс защиты

Защита от переполюсовки

да

Выходы

Электрическое исполнение

NPN

Функция выходного сигнала

нормально открытый / нормально закрытый; (по выбору)

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

250

Частота переключения DC [Hz]

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

Настраиваемое расстояние срабатывания

да

Заводская настройка расстояния срабатывания [mm]

Реальное расстояние срабатывания Sr [mm]

60 ± 10 %

Рабочее расстояние срабатывания [mm]

0...48,6

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,2

Гистерезис [% от Sr]

1...15

Смещение точки переключения [% от Sr]

-10...10

Условия эксплуатации

Температура окружающей среды [°C]

-25...80

Степень защиты

IP 65

Испытания / одобрения

ЭMC


EN 60947-5-2
EN 55011	класс B

MTTF [годы]

997

Механические данные

Вес [g]

435

Корпус

Прямоугольный

Монтаж

незаподлицо

Размеры [mm]

105 x 80 x 40

материал

PPE модифицированный

Дисплеи / Элементы управления

Дисплей


Состояние выхода	1 x светодиод, жёлтый

Принадлежности

Принадлежности (поставляются в комплекте)


отвертка: 1

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

контактные зажимы: ...2,5 mm; Защитная кабельная оболочка: O 7...13 mm; Кабельный ввод: M20 X 1,5

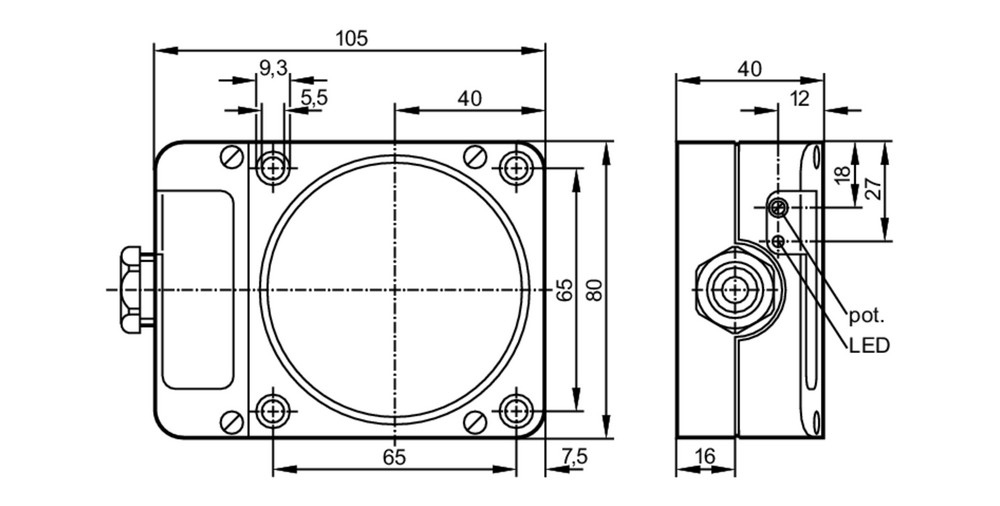

Типовые размеры

Схема подключения

электрическое подключение

контактные зажимы: ...2,5 mm; Защитная кабельная оболочка: O 7...13 mm; Кабельный ввод: M20 X 1,5

Соединение
