Индуктивный датчик IB0090

Артикул: IB0090
Ожидается
Под заказ
Код товара IB-2020-ABOA/PIGTAIL
  • Поделиться:

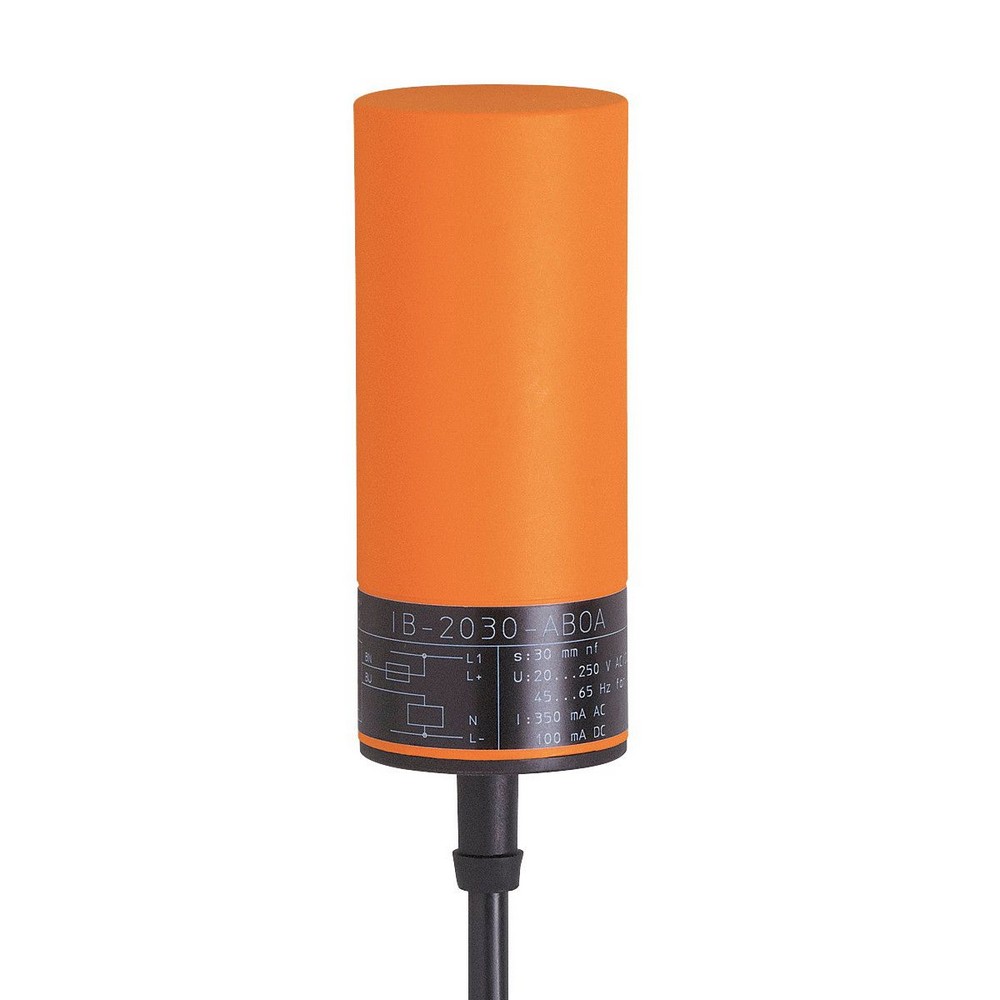

Индуктивный датчик IB0090
Электронные данные
Рабочее напряжение [V]20...250 AC/DC
Класс защитыII
Защита от перепутывания полярностинет
Выходы
Функция выходного сигналаNO
Макс. падение напряжения коммутационного выхода DC [V]6
Макс. падение напряжения коммутационного выхода АС [V]6,5
Минимальная нагрузка по току [mA]5
Макс. ток утечки [mA]1 (250 V AC) / 0,8 (140 V AC) / 0,8 (24 V DC)
Постоянный ток нагрузки коммутационного выхода АС [mA]250; (350 (...50 °C))
Постоянный ток нагрузки коммутационного выхода DC [mA]100
Кратковременный ток нагрузки коммутационного выхода [mA]2200; (20 ms / 0,5 Hz)
Частота переключения АС [Hz]25
Частота переключения DC [Hz]60
Защита от короткого замыканиянет
Защита от перегрузок по токунет
Диапазон контроля
Диапазон срабатывания [mm]20
Реальное расстояние срабатывания Sr [mm]20 ± 10 %
Рабочее расстояние срабатывания [mm]0...16,2
Точность/ погрешность
Поправочный коэффициентсталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,5 / медь: 0,4
Гистерезис [% от Sr]3...15
Смещение точки переключения [% от Sr]-10...10
Условия эксплуатации
Температура окружающей среды [°C]-25...80
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 60947-5-2
EN 55011класс B
Механические данные
Вес [g]209,5
КорпусЦилиндрический
Монтажнезаподлицо
Размеры [mm]O 34 / L = 82
материалPBT (полибутилентерефталат)
Дисплеи / Элементы управления
Дисплей
Состояние выхода1 x светодиод, жёлтый
электрическое подключение
Требуемая защитаминиатюрный предохранитель IEC60127-2 лист 1; 2 A; быстрая реакция
Принадлежности
Принадлежности (поставляются в комплекте)
крепежные хомуты: 1
Примечания
Упаковочная величина1 шт.
электрическое подключение - разъем
Кабель: 0,5 m, PVC (поливинилхлорид)
Разъем: 1 x M12

— RU-RU — IB0090-00 — 08.09.2008

Типовые размеры

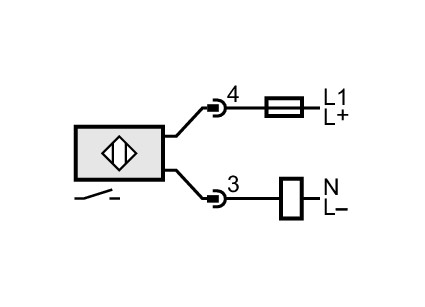

Схема подключения

электрическое подключение - разъем

Кабель: 0,5 m, PVC (поливинилхлорид)

Разъем: 1 x M12

Примечание миниатюрный предохранитель IEC60127-2 лист 1 2 A быстрая реакция
