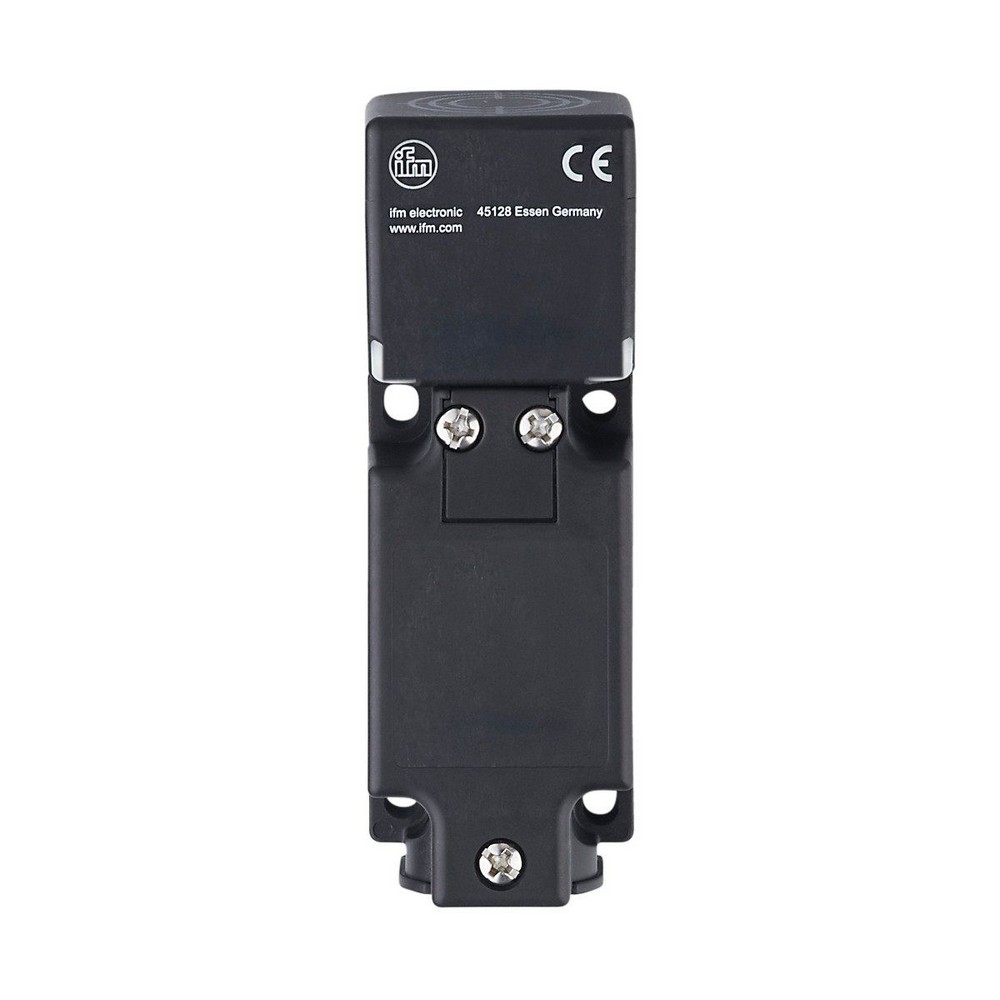

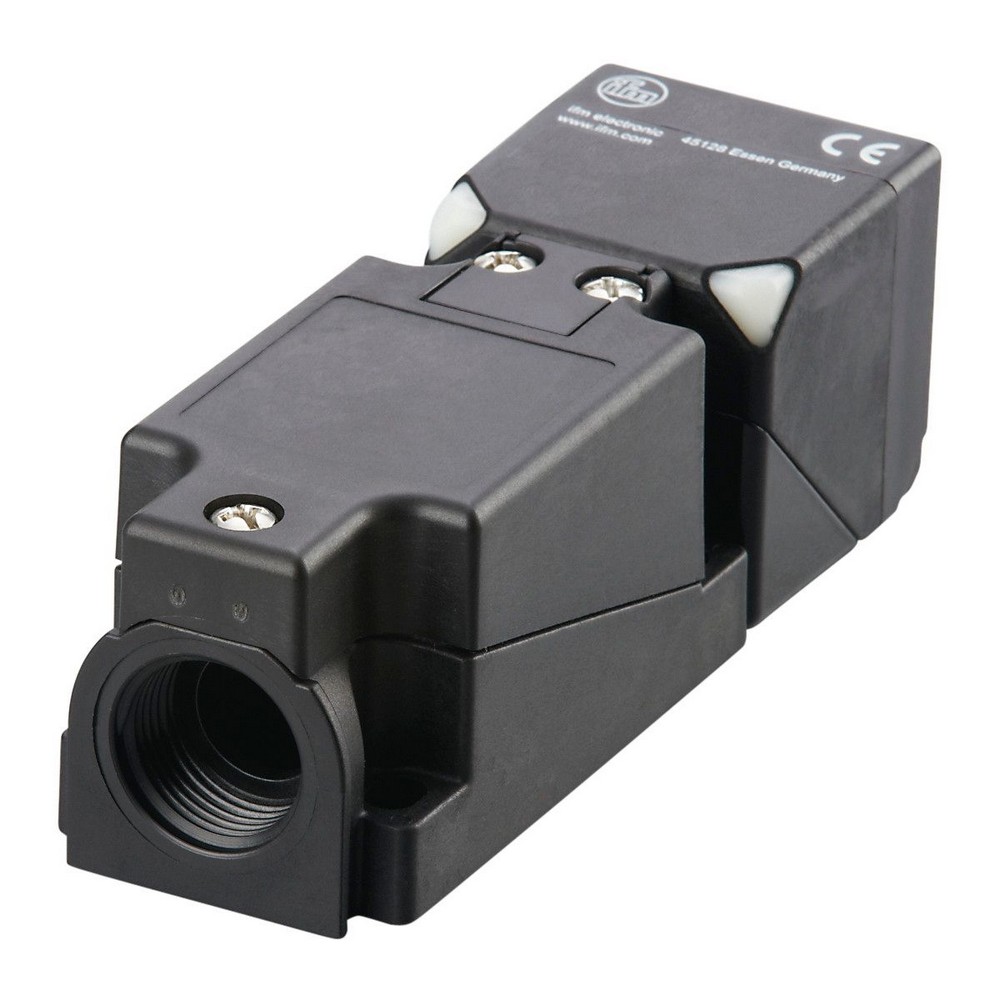

Индуктивный датчик IV0009

Артикул: IV0009

Ожидается

Под заказ

Код товара	IVE2020-FBKA

Описание

Электронные данные

Рабочее напряжение [V]

24...250 AC / 24...230 DC

Класс защиты

Защита от переполюсовки

да

Выходы

Функция выходного сигнала

нормально открытый / нормально закрытый; (по выбору)

Макс. падение напряжения коммутационного выхода DC [V]

Макс. падение напряжения коммутационного выхода АС [V]

Минимальная нагрузка по току [mA]

Макс. ток утечки [mA]

1,5

Постоянный ток нагрузки коммутационного выхода АС [mA]

500

Постоянный ток нагрузки коммутационного выхода DC [mA]

500

Частота переключения АС [Hz]

Частота переключения DC [Hz]

100

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

Реальное расстояние срабатывания Sr [mm]

20 ± 10 %

Рабочее расстояние срабатывания [mm]

0...16,2

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,4 / медь: 0,3

Гистерезис [% от Sr]

1...10

Смещение точки переключения [% от Sr]

-10...10

Условия эксплуатации

Температура окружающей среды [°C]

-25...85

Примечание к температуре окружающей среды


для применения в UL : ...70 °C

Макс. высота над уровнем моря [m]

2000

Степень защиты

IP 67

Испытания / одобрения

ЭMC


EN 61000-4-2 ESD	8 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 ВЧ проводимость	15 V
EN 55011	класс A

Виброустойчивость


EN 60068-2-6 Fc	10 г (10...2000 Hz) / 50 циклов качания частоты; 1 октава в минуту в 3 осях

Ударопрочность


EN 60068-2-27 Ea	30 г 11 мс полусинуса; 3 удара в каждом направлении по 3 координатным осям

Постоянная ударопрочность


EN 60068-2-29 Eb	40 г 6 мс 4000 ударов в каждом направлении по 3 координатным осям

Быстрые изменения температуры


EN 60068-2-14 Na	TA = -40 °C; TB = 85 °C; t1 = 30 мин; t2 = 10 с; 50 циклов

Сертификат UL


Ta	0...70 °C
Enclosure type	Type 1
Номер файла UL	E174191

Механические данные

Вес [g]

268

Корпус

Прямоугольный

Монтаж

установка заподлицо

Размеры [mm]

40 x 40 x 118

материал

PA 6.6; отливка из цинка покрыто эпоксидной смолой; активная поверхность: PA 6.6; светодиодное окно: PA (полиамид); винты: нерж.сталь нерж. сталь (1.4305/303)

Дисплеи / Элементы управления

Дисплей


Состояние выхода	1 x светодиод, жёлтый
режим работы	1 x светодиод, зелёный

Примечания


5 положений чувствительной поверхности на выбор
кабельный ввод (E11270), принадлежность
Прибор предназначен только для применения, которое отвечает требованиям стандарта NFPA 79

Упаковочная величина

1 шт.

электрическое подключение

Соединение

контактные зажимы: ...2,5 mm; Кабельный ввод: M20 X 1,5

Типовые размеры

1 светодиод зелёный

2 светодиод жёлтый

Схема подключения

электрическое подключение

контактные зажимы: ...2,5 mm; Кабельный ввод: M20 X 1,5

Соединение

	Примечание 3 A, 300 V AC/DC
