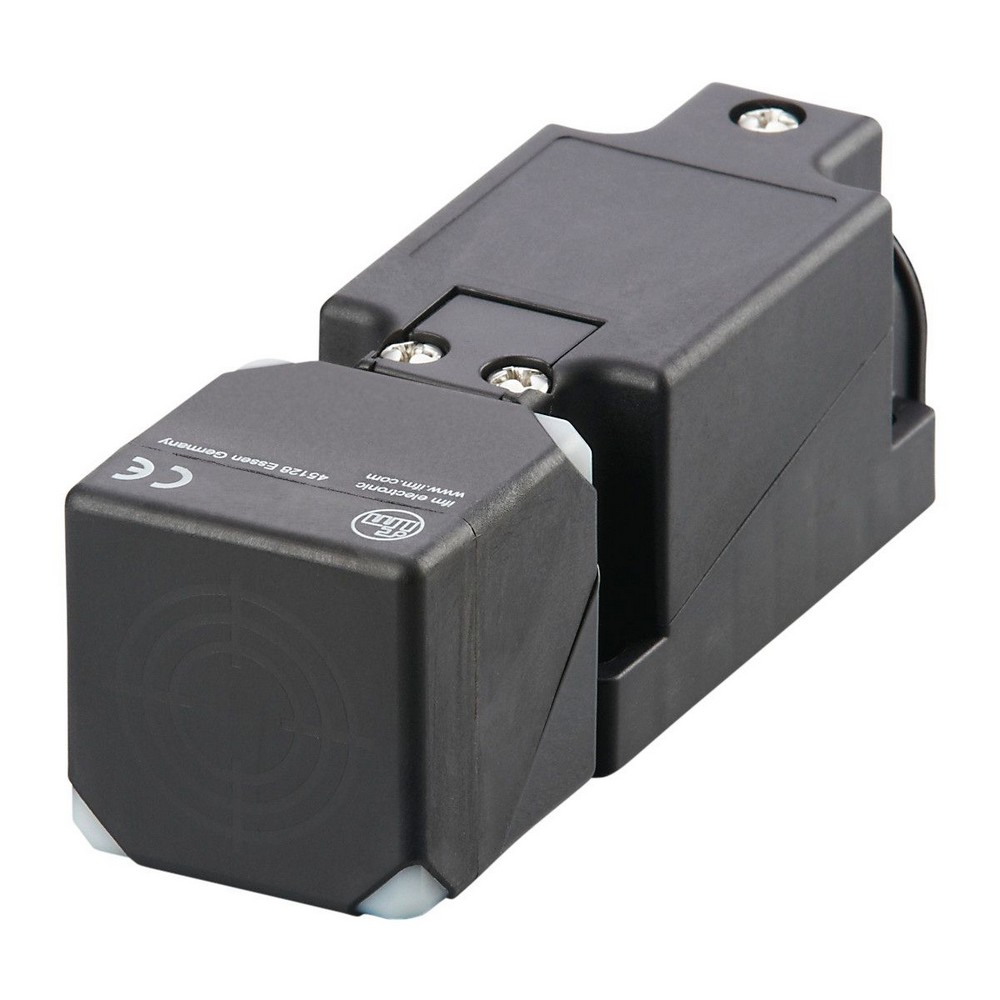

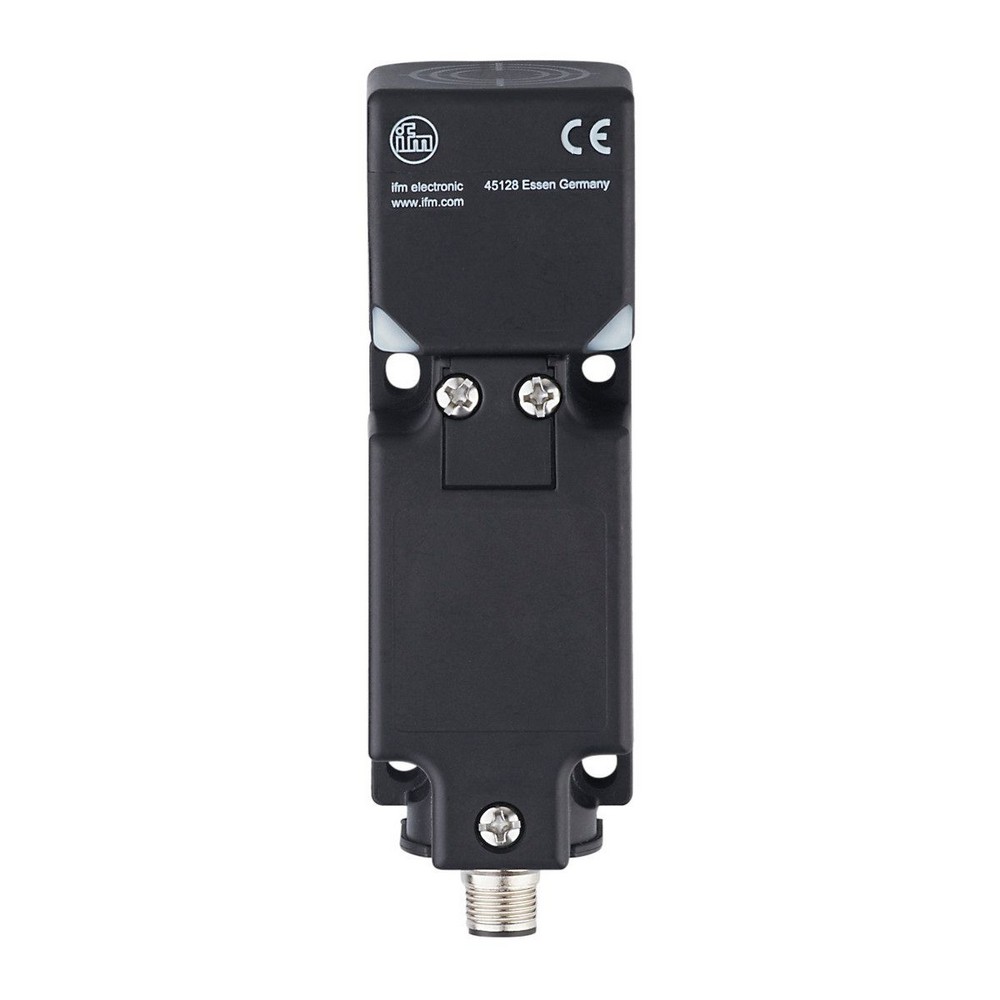

Индуктивный датчик IV5060

Артикул: IV5060

Ожидается

Под заказ

Код товара	IVE3020UBPKG/US

Описание

Приложение

Устойчивый к магнитному полю

да

Электронные данные

Рабочее напряжение [V]

10...30 DC; ("supply class 2" согласно UL; "подача ограниченного напряжения / тока" в соответствии с UL)

Потребление тока [mA]

20; (24 V)

Класс защиты

Защита от переполюсовки

да

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

Макс. падение напряжения коммутационного выхода DC [V]

Постоянный ток нагрузки коммутационного выхода DC [mA]

200

Частота переключения DC [Hz]

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

Реальное расстояние срабатывания Sr [mm]

20 ± 10 %

Рабочее расстояние срабатывания [mm]

0...16,2

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,3

Гистерезис [% от Sr]

1...10

Смещение точки переключения [% от Sr]

-10...10

Условия эксплуатации

Температура окружающей среды [°C]

-25...85

Примечание к температуре окружающей среды


для применения в UL : ...70 °C

Макс. высота над уровнем моря [m]

2000

Степень защиты

IP 68; IP 69K

Испытания / одобрения

ЭMC


EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 ВЧ проводимость	10 V
EN 55011	класс B

Виброустойчивость


EN 60682-2-6 Fc	20 г (10...3000 Hz) / 50 циклов качания частоты; 1 октава в минуту в 3 осях

Ударопрочность


EN 60682-2-27 Ea	100 г 11 мс полусинуса; 3 удара в каждом направлении по 3 координатным осям

Постоянная ударопрочность


EN 60682-2-29 Eb	40 г 6 мс 4000 ударов в каждом направлении по 3 координатным осям

Быстрые изменения температуры


EN 60682-2-14 Na	TA = -40 °C; TB = 85 °C; t1 = 30 мин; t2 = 10 с; 50 циклов

Сертификат UL


Ta	0...70 °C
Enclosure type	Type 1
напряжение питания	Class 2
Номер файла UL	E174191

Механические данные

Вес [g]

253

Корпус

Прямоугольный

Монтаж

установка заподлицо

Размеры [mm]

40 x 40 x 118

материал

PA 6.6; отливка из цинка покрыто эпоксидной смолой; активная поверхность: PA 6.6; светодиодное окно: PA (полиамид); нижняя часть: PA 6.6; винты: нерж.сталь

Дисплеи / Элементы управления

Дисплей


Состояние выхода	1 x светодиод, жёлтый
режим работы	1 x светодиод, зелёный

Примечания


5 положений чувствительной поверхности на выбор
Прибор предназначен только для применения, которое отвечает требованиям стандарта NFPA 79

Упаковочная величина

1 шт.

электрическое подключение - разъем

Соединение

Разъем: 1 x M12

Типовые размеры

1 светодиод зелёный

2 светодиод жёлтый

Схема подключения

электрическое подключение - разъем

Разъем: 1 x M12

Соединение
