Индуктивный датчик ID5026

Артикул: ID5026
Ожидается
Под заказ
Код товара ID-3050-BPKG
  • Поделиться:

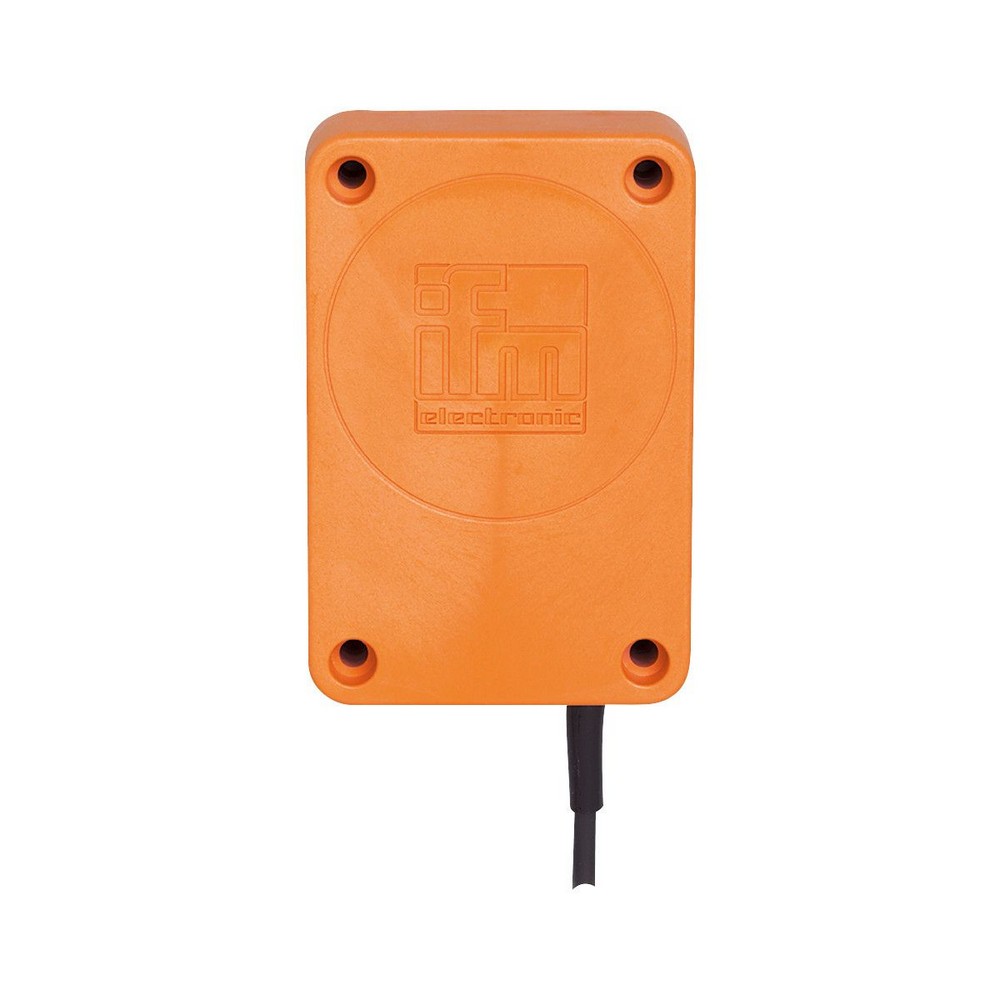

Индуктивный датчик ID5026
Электронные данные
Рабочее напряжение [V]10...36 DC
Потребление тока [mA]15; (24 V)
Класс защитыII
Защита от переполюсовкида
Выходы
Электрическое исполнениеPNP
Функция выходного сигналаNO
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]250
Частота переключения DC [Hz]100
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон контроля
Диапазон срабатывания [mm]50
Настраиваемое расстояние срабатыванияда
Заводская настройка расстояния срабатывания [mm]50
Реальное расстояние срабатывания Sr [mm]50 ± 10 %
Рабочее расстояние срабатывания [mm]0...40,5
Точность/ погрешность
Поправочный коэффициентсталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,2
Гистерезис [% от Sr]1...15
Смещение точки переключения [% от Sr]-10...10
Условия эксплуатации
Температура окружающей среды [°C]-25...80
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 61000-4-2 ESD- CD / 8 kV AD
EN 61000-4-3 ВЧ излучение10 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-5 Surge0,5 kV линейное, Ri: 2 Ом
EN 61000-4-6 ВЧ проводимость3 V
EN 55011класс B
MTTF [годы]1390
Механические данные
Вес [g]595
КорпусПрямоугольный
Монтажнезаподлицо
Размеры [mm]120 x 80 x 30
материалPPE
Дисплеи / Элементы управления
Дисплей
Состояние выхода1 x светодиод, жёлтый
Принадлежности
Принадлежности (поставляются в комплекте)
отвертка: 1
Примечания
Упаковочная величина1 шт.
электрическое подключение
СоединениеКабель: 2 m, PVC (поливинилхлорид); 3 x 0,5 mm

— RU-RU — ID5026-00 — 06.03.2003

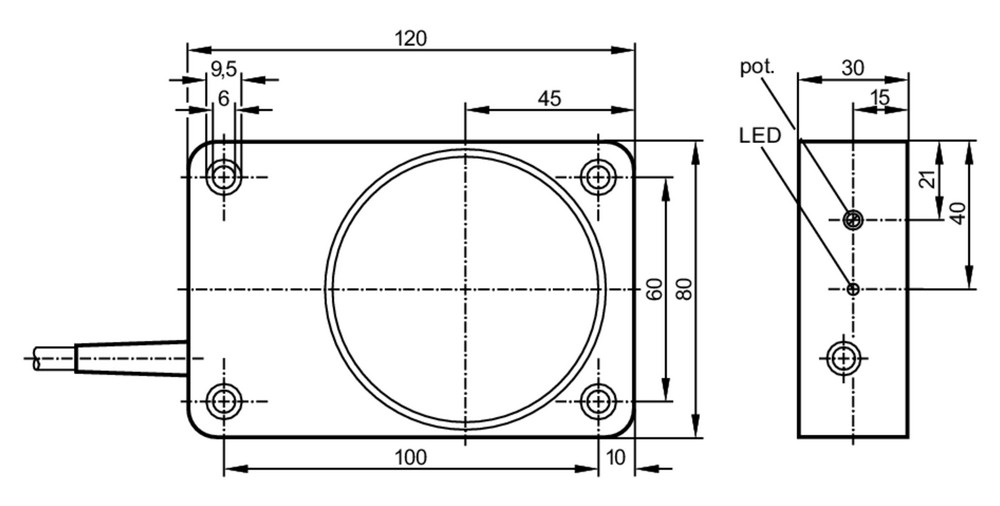

Типовые размеры

Схема подключения

электрическое подключение

Кабель: 2 m, PVC (поливинилхлорид); 3 x 0,5 mm

Соединение

Цвета жил :
BN =коричневый
BU =синий
BK =черный
