Индуктивный датчик ID0049

Артикул: ID0049
Ожидается
Под заказ
Код товара IDC2050BABOA/SL/LS100-FK
  • Поделиться:
Индуктивный датчик ID0049
Электронные данные
Рабочее напряжение [V]20...250 AC/DC
Класс защитыI
Защита от перепутывания полярностинет
Выходы
Функция выходного сигналаNO
Макс. падение напряжения коммутационного выхода DC [V]6
Макс. падение напряжения коммутационного выхода АС [V]6,5
Минимальная нагрузка по току [mA]5
Макс. ток утечки [mA]0,8
Постоянный ток нагрузки коммутационного выхода АС [mA]250; (350 (...50 °C))
Постоянный ток нагрузки коммутационного выхода DC [mA]100
Кратковременный ток нагрузки коммутационного выхода [mA]2200; (20 ms / 0,5 Hz)
Частота переключения АС [Hz]25
Частота переключения DC [Hz]25
Защита от короткого замыканиянет
Защита от перегрузок по токунет
Диапазон контроля
Диапазон срабатывания [mm]50
Рабочее расстояние срабатывания [mm]0...40,5; (установка в мягкую сталь (ST37) заподлицо)
Точность/ погрешность
Поправочный коэффициентсталь: 1 / нерж.сталь: 0,85 / латунь: 0,48 / алюминий: 0,46 / медь: 0,38
Гистерезис [% от Sr]3...20
Смещение точки переключения [% от Sr]-15...15
Условия эксплуатации
Температура окружающей среды [°C]-25...70
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 60947-5-2
EN 55011класс B
MTTF [годы]596
Механические данные
Вес [g]426
КорпусПрямоугольный
Монтажустановка заподлицо
Способ монтажарейка; (TH35 (EN 60715))
Размеры [mm]92 x 80 x 40
материалPPE модифицированный
Дисплеи / Элементы управления
Дисплей
Состояние выхода1 x светодиод, жёлтый
электрическое подключение
Требуемая защитаминиатюрный предохранитель IEC60127-2 лист 1; 2 A; быстрая реакция
Принадлежности
Принадлежности (поставляются в комплекте)
Уплотняющая заглушка: 1
Примечания
Примечания
Рекомендуем проверить прибор на функциональность после короткого замыкания.
Упаковочная величина1 шт.
электрическое подключение - разъем
Разъем: 1 x M12

— RU-RU — ID0049-00 — 19.02.2014

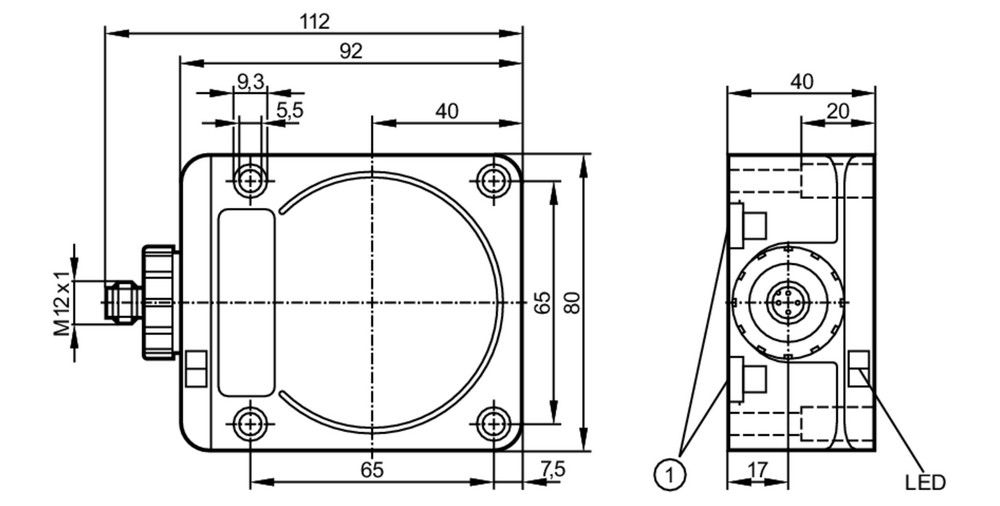

Типовые размеры

1 Установка на DIN-рейке

Схема подключения

электрическое подключение - разъем

Разъем: 1 x M12

Примечание миниатюрный предохранитель IEC60127-2 лист 1 2 A быстрая реакция
