Оптический датчик измерения расстояния O1D102

Артикул: O1D102
Ожидается
Под заказ
Код товара O1DLF3KG/IO-LINK
  • Поделиться:

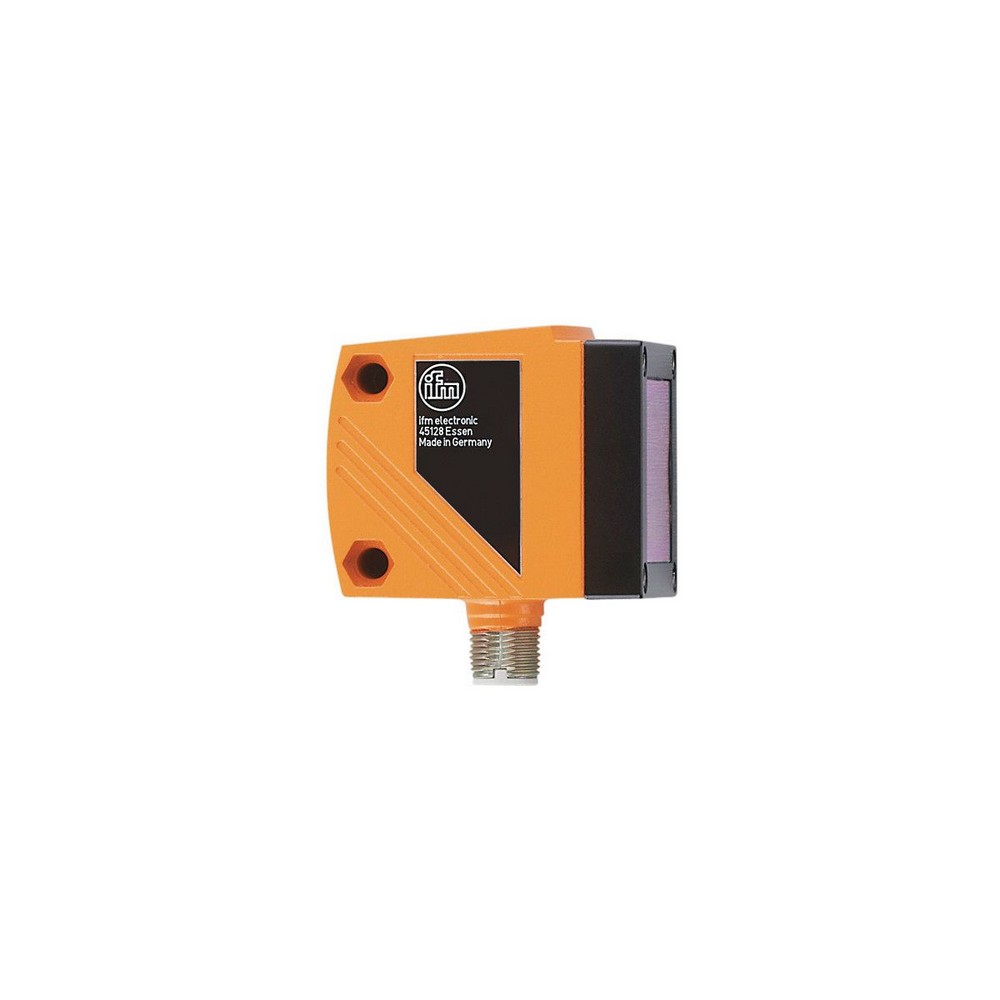

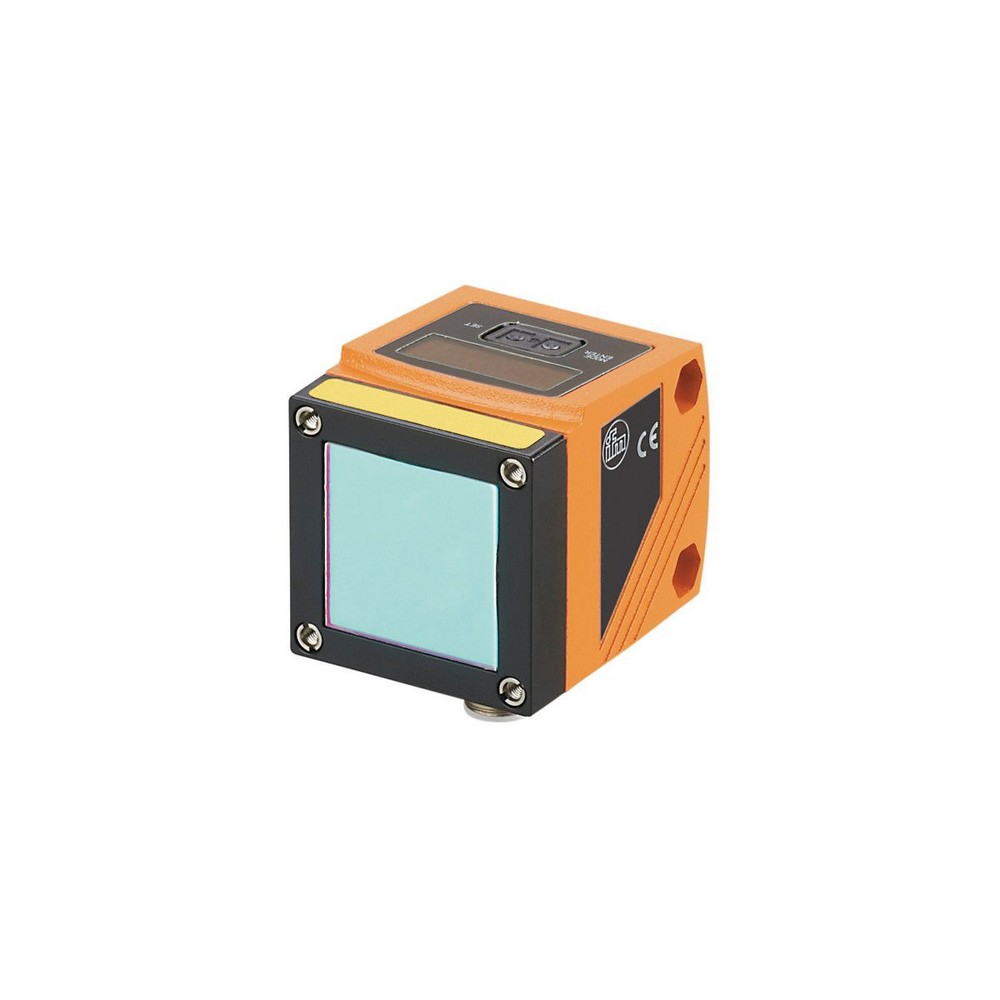

Оптический датчик измерения расстояния O1D102
Электронные данные
Рабочее напряжение [V]18...30 DC
Потребление тока [mA] 150
Класс защитыIII
Защита от переполюсовкида
Станд. срок службы [h]50000
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 2; Количество аналоговых выходов: 1
Выходы
Общее количество выходов2
Электрическое исполнениеPNP
Количество цифровых выходов2
Функция выходного сигналанормально открытый / нормально закрытый; (программируемый)
Макс. допустимая токовая нагрузка на каждый выход [mA]200
Количество аналоговых выходов1
Аналоговый выход по току [mA]4...20; (IEC 61131-2)
Наиб.нагрузка []250
Аналоговый выход по напряжению [V]0...10; (IEC 61131-2)
Мин. сопротивление нагрузки []5000
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон контроля
Макс. ширина светового пятна [mm]6
Макс. высота светового пятна [mm]6
Размеры светового пятна по отношению к 3,5 m
Подавление заднего фона [m]0...4
Диапазон измерения/настройки
Диапазон измерения [m]0,2...3,5; (черные глянцевые поверхности)
Частота дискретизации [Hz]1...50; (предустановка: 5)
Интерфейсы
Коммуникационный интерфейсIO-Link
Способ передачиCOM2 (38.4 kBaud)
IO-Link проверка1.1
Стандарт SDCIIEC 61131-9
IO-Link ID прибора808 d / 00 03 28 h
ПрофилиSmart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis
SIO режимда
Нужный тип портаA
Аналоговые рабочие данные2
Бинарные рабочие данные3
Миним.время рабочего цикла [ms]6
Условия эксплуатации
Температура окружающей среды [°C]-10...60
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 60947-5-2
Лазерная защита класса2
Примечание к лазерной защите
Внимание:лазер
Мощность:<= 4,0 mW
Длина волны:650 nm
импульс:1,3 ns
Не смотрите пристально в луч.
Избегайте воздействия лазерного излучения.
класс лазера:2
EN 60825-1:2014-05
MTTF [годы]173
Механические данные
Вес [g]303
КорпусПрямоугольный
Размеры [mm]59 x 42 x 52
Материалкорпус: отливка из цинка; фронтальная оптика: стекло; светодиодное окно: PC
Насадка на линзыБоковая оптика
Дисплеи / Элементы управления
Дисплей
Состояние выхода2 x светодиод, жёлтый
режим работысветодиод, зелёный
расстояние, программированиебуквенно-цифровой дисплей, 4-значный
Принадлежности
Принадлежности (необязательные)
Защитный кожух, E21133
Примечания
Примечания
Напряжение питания "supply class 2" согласно cULus
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12
Другие данные
ПараметрНастройка параметров в пределахЗаводская настройка
Unimm, m, inchmm
OU1Hno, Hnc, Fno, FncHno
SP1 [mm]200...35001000
nSP1 [mm]200...3500800
FSP1 [mm]200...35001200
OU2Hno, Hnc, Fno, Fnc, I, UI
SP2 [mm]200...35002000
nSP2 [mm]200...35001800
FSP2 [mm]200...35002200
ASP [mm]0...35000
AEP [mm]0...35003500
rATE [Hz]1...505
dS1 [s]0...0,1...50
dr1 [s]0...0,1...50
dS2 [s]0...0,1...50
dr2 [s]0...0,1...50
dFo [s]0...0,1...50
dISd1...3 ; rd1...3; OFFd3
Повторяемость измеряемых значенийТочность
белый (отражение 90 %)серый (отражение 18 %)белый (отражение 90 %)серый (отражение 18 %)
200...1000 mm± 6,5 mm±7,5 mm± 32 mm± 40 mm
1000...2000 mm± 8 mm±9,5 mm± 33 mm± 40 mm
2000...3000 mm± 17 mm±19 mm± 42 mm± 50 mm
3000...3500 mm± 23 mm±25 mm± 50 mm± 55 mm
Значения при
постоянные условия окружающей среды 23 °C / 960 hPa
минимальная мощность источника питания в минутах10

— RU-RU — O1D102-04 — 03.04.2017

Типовые размеры

1 буквенно-цифровой дисплей 4-значный

2 Кнопки для программирования

Схема подключения

электрическое подключение

Разъем: 1 x M12

Соединение
