Оптический датчик измерения расстояния O1D108

Артикул: O1D108
Ожидается
Под заказ
Код товара O1DLF3KG/IO-LINK
  • Поделиться:

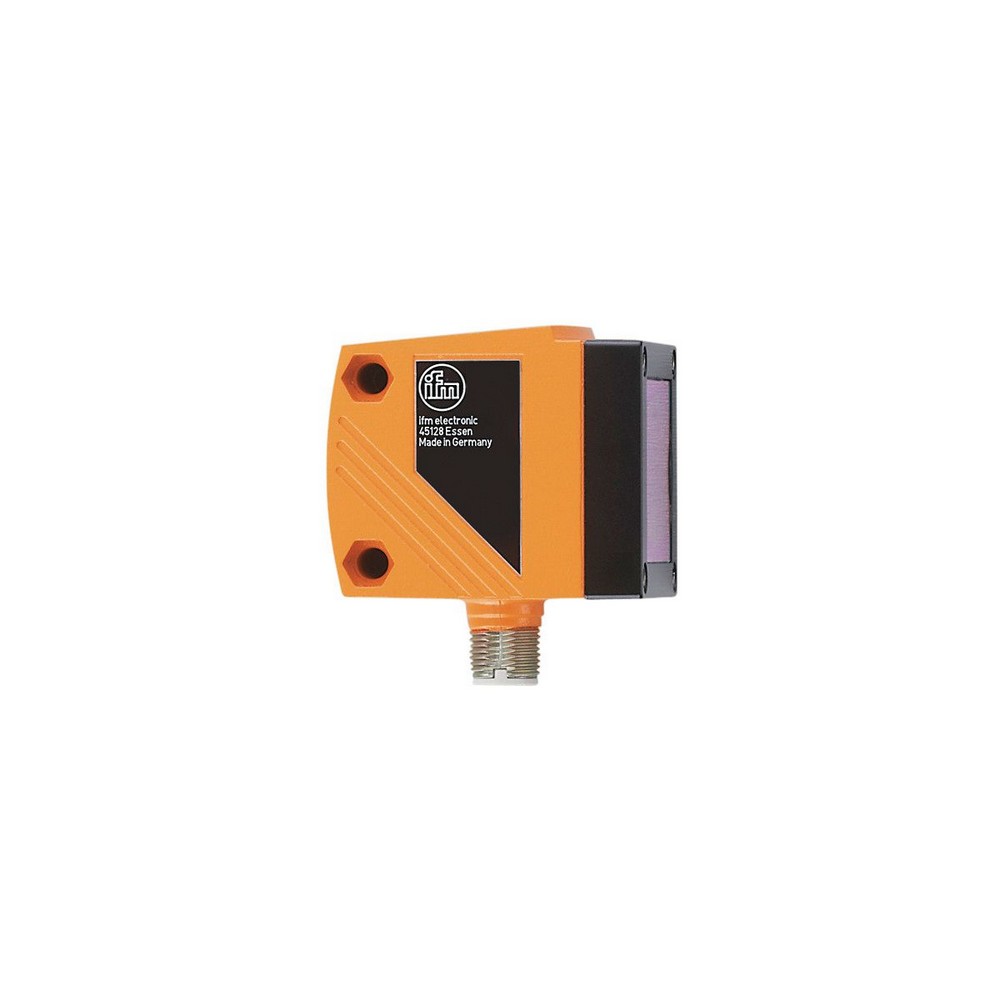

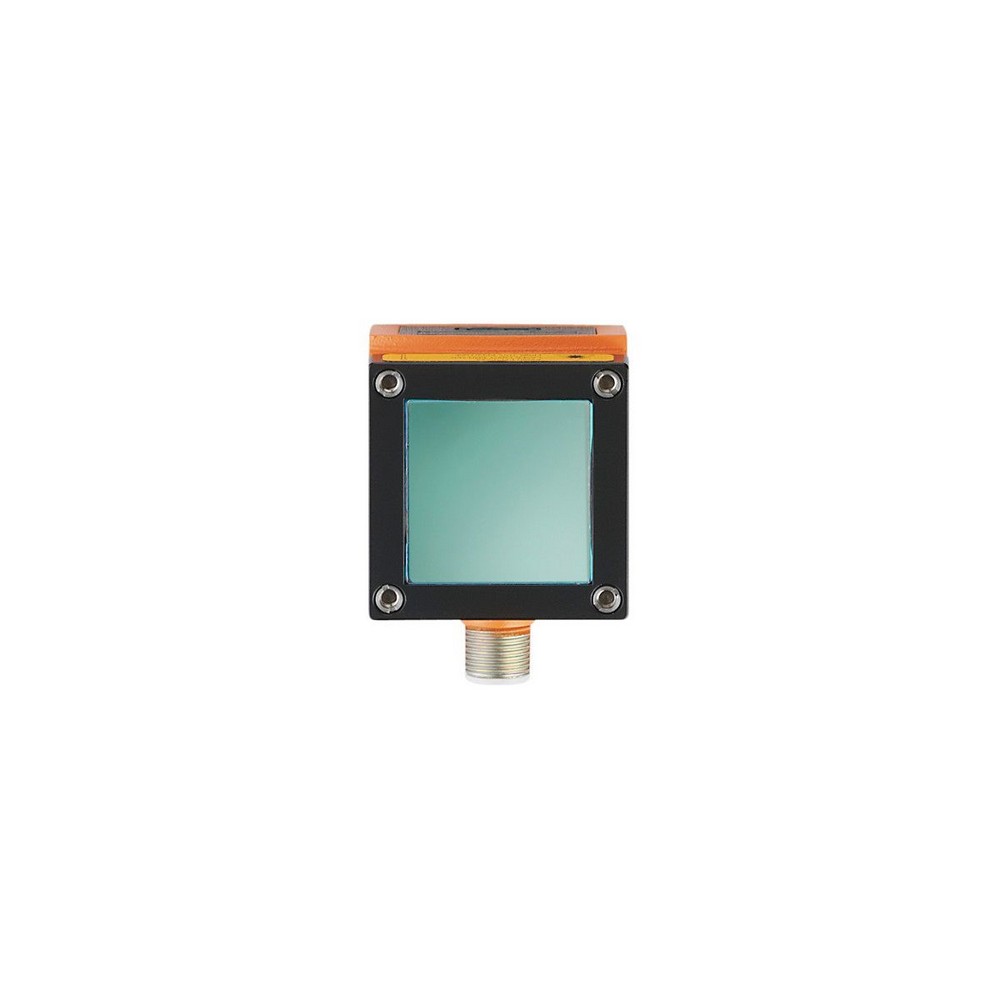

Оптический датчик измерения расстояния O1D108
Электронные данные
Рабочее напряжение [V]18...30 DC
Потребление тока [mA] 150
Класс защитыIII
Защита от переполюсовкида
Станд. срок службы [h]50000
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 2; Количество аналоговых выходов: 1
Выходы
Общее количество выходов2
Электрическое исполнениеPNP
Количество цифровых выходов2
Функция выходного сигналанормально открытый / нормально закрытый; (программируемый)
Макс. допустимая токовая нагрузка на каждый выход [mA]200
Количество аналоговых выходов1
Аналоговый выход по току [mA]4...20; (IEC 61131-2)
Наиб.нагрузка []250
Аналоговый выход по напряжению [V]0...10; (IEC 61131-2)
Мин. сопротивление нагрузки []5000
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон контроля
Макс. ширина светового пятна [mm]25
Макс. высота светового пятна [mm]25
Размеры светового пятна по отношению к 18 m
Подавление заднего фона [m]18...100
Диапазон измерения/настройки
Диапазон измерения [m]0,2...18; (белая бумага 200 x 200 mm 90 % отражение)
Частота дискретизации [Hz]1...33
Условия эксплуатации
Температура окружающей среды [°C]-10...60
Степень защитыIP 67
Макс. защищенность от внешней засветки [klx]10; (на объекте)
Испытания / одобрения
ЭMC
EN 60947-5-2
Лазерная защита класса2
Примечание к лазерной защите
Внимание:лазер
Мощность:<= 4,0 mW
Длина волны:650 nm
импульс:1,3 ns
Не смотрите пристально в луч.
Избегайте воздействия лазерного излучения.
класс лазера:2
EN 60825-1:2014-05
MTTF [годы]106
Механические данные
Вес [g]300,2
КорпусПрямоугольный
Размеры [mm]59 x 42 x 52
материалкорпус: отливка из цинка; фронтальная оптика: стекло; светодиодное окно: PC
Насадка на линзыБоковая оптика
Дисплеи / Элементы управления
Дисплей
Состояние выхода2 x светодиод, жёлтый
режим работысветодиод, зелёный
расстояние, программированиебуквенно-цифровой дисплей, 4-значный
Примечания
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12
Другие данные
ПараметрНастройка параметров в пределахЗаводская настройка
Unim, inchm
OU1Hno, Hnc, Fno, FncHno
SP1 0,20...18,001,00
nSP1 0,20...18,000,80
FSP1 0,20...18,001,20
OU2Hno, Hnc, Fno, Fnc, I, UI
SP2 0,20...18,002,00
nSP2 0,20...18,001,80
FSP2 0,20...18,002,20
ASP 0...18,000
AEP 0...18,0018,00
rATE [Hz]1...3315
dS1 0...0,1...50
dr1 0...0,1...50
dS2 0...0,1...50
dr2 0...0,1...50
dFo0...0,1...50
dISd1...3 ; rd1...3; OFFd3
Повторяемость / Точность
Повторяемость измеряемых значенийТочность
белый (отражение 90 %)серый (отражение 18 %)белый (отражение 90 %)серый (отражение 18 %)
0,20...1,0 m± 0,45 cm± 0,6 cm± 1,5 cm± 1,6 cm
1,00...2,00 m± 0,5 cm± 0,8 cm± 1,5 cm± 1,8 cm
2,00...4,00 m± 1,25 cm± 1,9 cm± 2,25 cm± 3,0 cm
4,00...6,00 m± 2,0 cm± 3,0 cm± 3,0 cm± 4,0 cm
6,00...10,00 m± 3,5 cm± 5,0 cm± 4,5 cm± 6,0 cm
10,00...18,00 m± 5,0 cm± 6,0 cm
Частота дискретизации15 Hz
Внешнее освещение на объекте< 10 klx
Значения при
постоянные условия окружающей среды 23 °C / 960 hPa
минимальная мощность источника питания в минутах10
Повторяемость / Точность
Повторяемость измеряемых значенийТочность
белый (отражение 90 %)серый (отражение 18 %)белый (отражение 90 %)серый (отражение 18 %)
0,20...1,0 m± 0,45 cm± 0,6 cm± 1,5 cm± 1,6 cm
1,00...2,00 m± 0,5 cm± 0,8 cm± 1,5 cm± 1,8 cm
2,00...4,00 m± 1,6 cm± 1,9 cm± 2,5 cm± 3,0 cm
4,00...6,00 m± 2,4 cm± 3,3 cm± 3,5 cm± 4,5 cm
6,00...10,00 m± 5,0 cm± 6,5 cm
Частота дискретизации15 Hz
Внешнее освещение на объекте< 40 klx
Значения при
постоянные условия окружающей среды 23 °C / 960 hPa
минимальная мощность источника питания в минутах10
В случае сильного внешнего освещения объекта (до 40 klx) действительны следующие спецификации:
белый (отражение 90 %)серый (отражение 18 %)черный (6 % отражение)
Диапазон измерения0,2...10 m0,2...6 m0,2...4 m

— RU-RU — O1D108-00

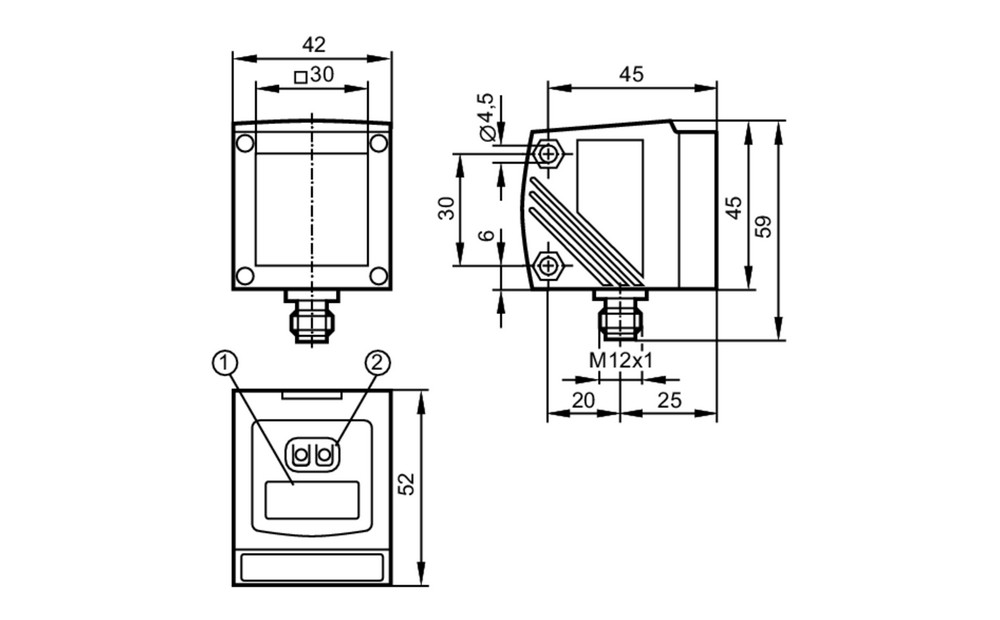

Типовые размеры

1 буквенно-цифровой дисплей 4-значный

2 Кнопки для программирования

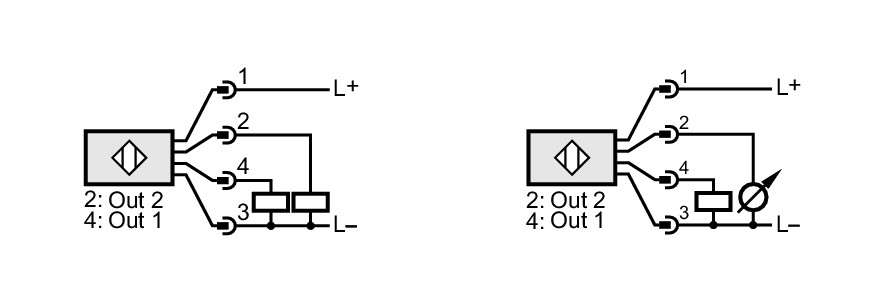

Схема подключения

электрическое подключение

Разъем: 1 x M12

Соединение

2Пороговый или аналоговый выход
4Коммутационный выход
