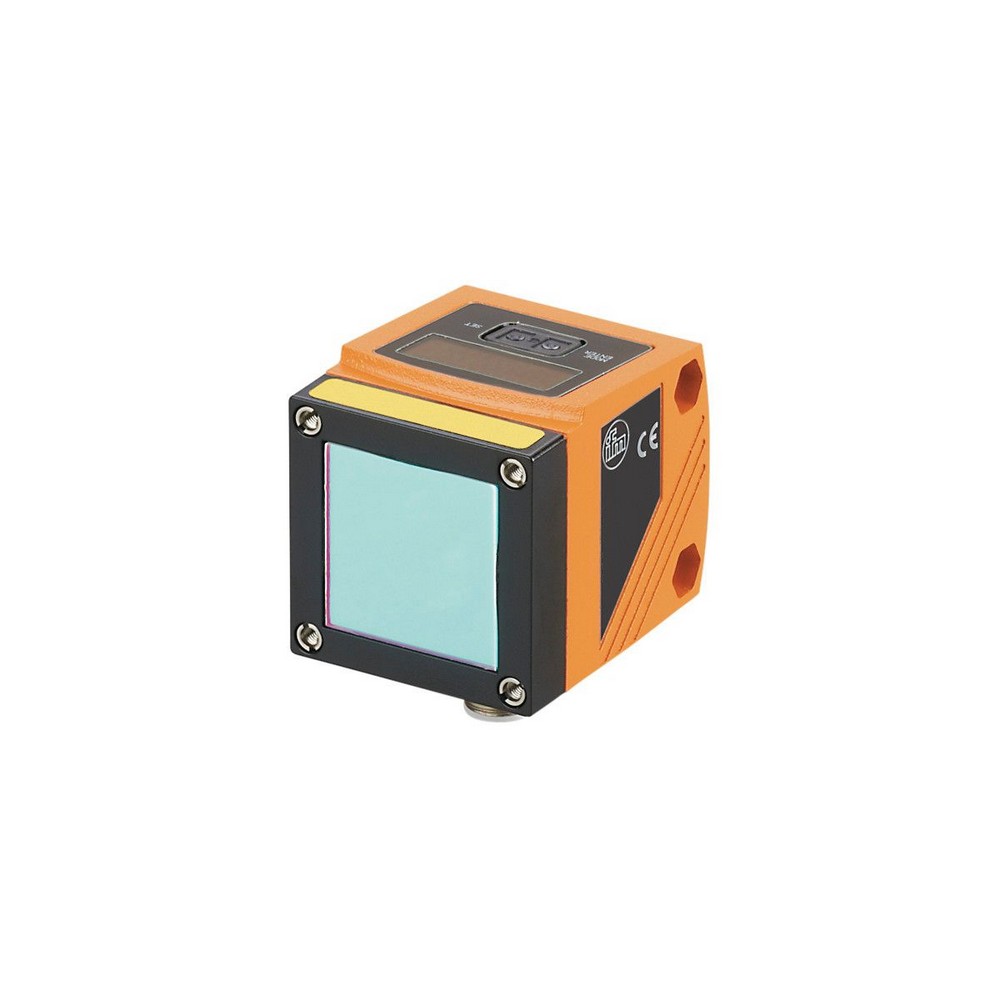

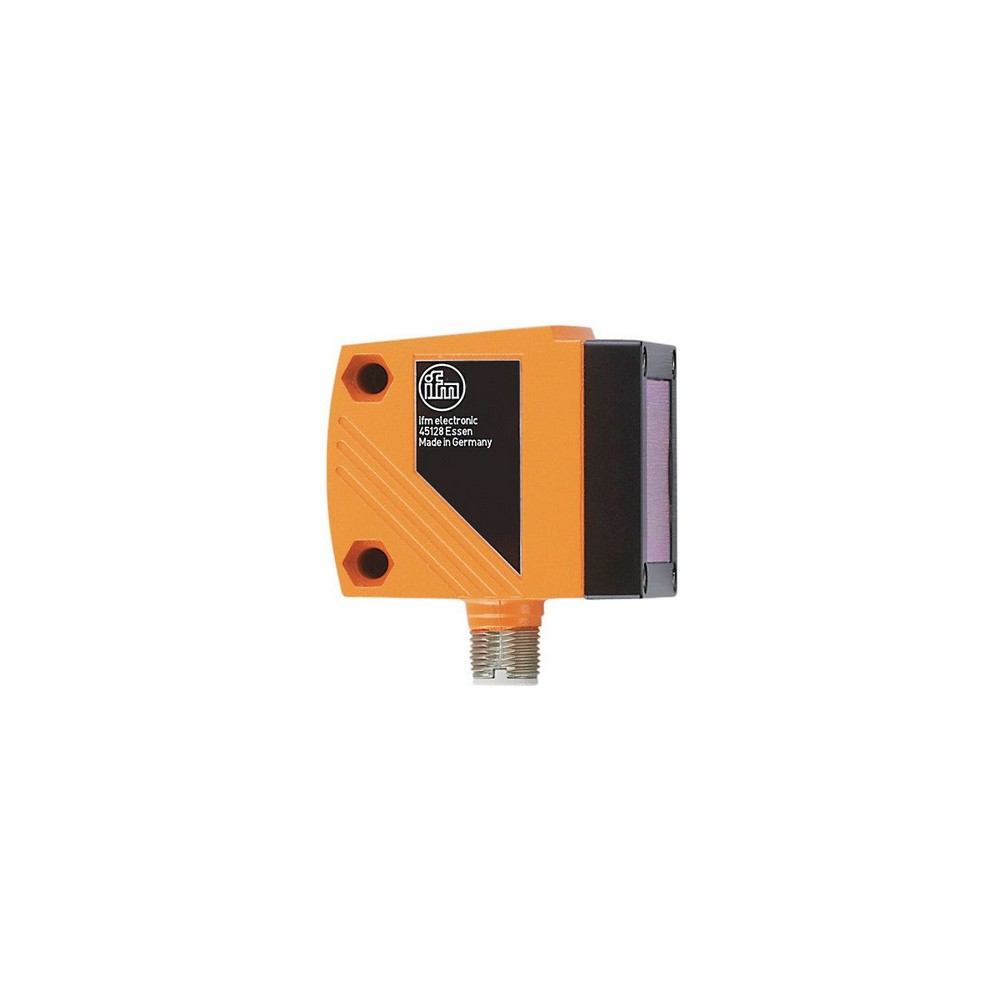

Оптический датчик измерения расстояния O1D106

Артикул: O1D106
Ожидается
Под заказ
Код товара O1DLF3KG
  • Поделиться:
Оптический датчик измерения расстояния O1D106
Электронные данные
Рабочее напряжение [V]18...30 DC
Потребление тока [mA] 150
Класс защитыIII
Защита от переполюсовкида
Станд. срок службы [h]50000
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 2; Количество аналоговых выходов: 1
Выходы
Общее количество выходов2
Электрическое исполнениеPNP
Количество цифровых выходов2
Функция выходного сигналанормально открытый / нормально закрытый; (программируемый)
Макс. допустимая токовая нагрузка на каждый выход [mA]200
Количество аналоговых выходов1
Аналоговый выход по току [mA]4...20; (масштабируемый IEC 61131-2)
Наиб.нагрузка []250
Аналоговый выход по напряжению [V]0...10; (масштабируемый IEC 61131-2)
Мин. сопротивление нагрузки []5000
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон контроля
Макс. ширина светового пятна [mm]150
Макс. высота светового пятна [mm]150
Размеры светового пятна по отношению к 75 m
Подавление заднего фона [m]75...150
Диапазон измерения/настройки
Диапазон измерения [m]1...75; (Отражатель E21159)
Частота дискретизации [Hz]1...33
интерфейсы
Коммуникационный интерфейсIO-Link
Способ передачиCOM2 (38,4 kBaud)
IO-Link проверка1.1
Стандарт SDCIIEC 61131-9
IO-Link ID прибора810d / 00 03 2Ah
ПрофилиSmart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis
SIO режимда
Нужный тип портаA
Аналоговые рабочие данные1
Бинарные рабочие данные2
Миним.время рабочего цикла [ms]6
Условия эксплуатации
Температура окружающей среды [°C]-10...60
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 60947-5-2
Лазерная защита класса2
Примечание к лазерной защите
Внимание:лазер
Мощность:<= 4,0 mW
Длина волны:650 nm
импульс:1,3 ns
Не смотрите пристально в луч.
Избегайте воздействия лазерного излучения.
класс лазера:2
EN 60825-1:2014-05
Соответствует положению 21 CFR 1040, за исключением отклонений, описанных в документе Laser Notice No. 50, который датирован июлем 2007.
MTTF [годы]106
Механические данные
Вес [g]312
КорпусПрямоугольный
Размеры [mm]59 x 42 x 52
материалкорпус: отливка из цинка; фронтальная оптика: стекло; светодиодное окно: PC
Насадка на линзыБоковая оптика
Дисплеи / Элементы управления
Дисплей
Состояние выхода2 x светодиод, жёлтый
режим работысветодиод, зелёный
расстояние, программированиебуквенно-цифровой дисплей, 4-значный
Примечания
Примечания
Напряжение питания "supply class 2" согласно cULus
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12
Другие данные
ПараметрНастройка параметров в пределахЗаводская настройка
Unim, feetm
OU1Hno, Hnc, Fno, FncHno
SP11.00...75.0010.00
nSP11.00...75.008.00
FSP11.00...75.0012.00
OU2Hno, Hnc, Fno, Fnc, I, UI
SP21.00...75.0020.00
nSP21.00...75.0018.00
FSP21.00...75.0022.00
ASP0...75.000
AEP0...75.0075.00
rATE [Hz]1...3315
dS10...0,1...50
dr10...0,1...50
dS20...0,1...50
dr20...0,1...50
dFo0...0,1...50.2
dISd1...3; rd1...3; OFFd3
Повторяемость / Точность
Повторяемость измеряемых значенийТочность
1...25 m± 15 mm± 35 mm
30 m± 15 mm± 35 mm
40 m± 15 mm± 35 mm
50 m± 19 mm± 39 mm
60 m± 27 mm± 47 mm
70 m± 43 mm± 63 mm
Частота дискретизации
Отражатель33 Hz
Повторяемость / Точность
Повторяемость измеряемых значенийТочность
1...75 m± 15 mm± 35 mm
Частота дискретизации
Отражатель1 Hz
Значения при
Внешнее освещение на объекте< 100 klx
постоянные условия окружающей среды 23 °C / 960 hPa
минимальная мощность источника питания в минутах10

— RU-RU — O1D106-03 — 05.10.2010

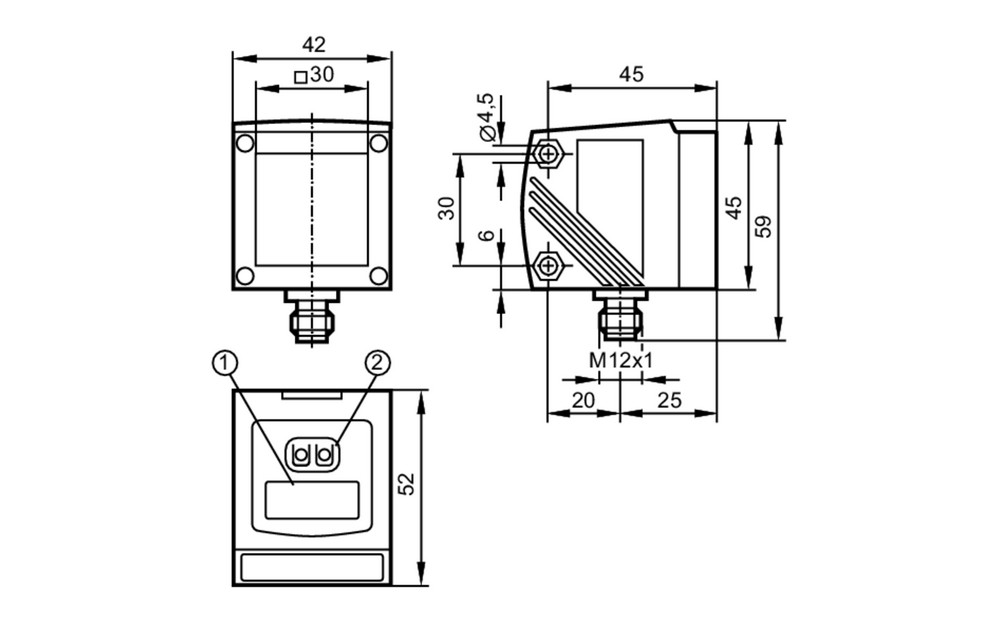

Типовые размеры

1 буквенно-цифровой дисплей 4-значный

2 Кнопки для программирования

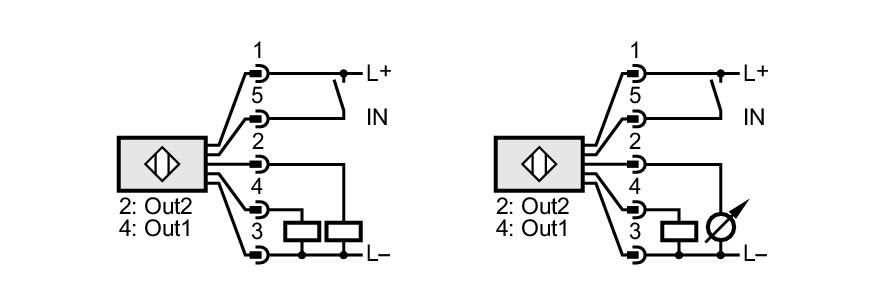

Схема подключения

электрическое подключение

Разъем: 1 x M12

Соединение

2:Пороговый или аналоговый выход 4...20 mA / 0...10 V
4:коммутационный выход или IO-Link
5:IN1 Лазер вкл./выкл.
