Оптический датчик измерения расстояния O1D120

Артикул: O1D120
Ожидается
Под заказ
Код товара O1DLF3KG/IO-LINK
  • Поделиться:

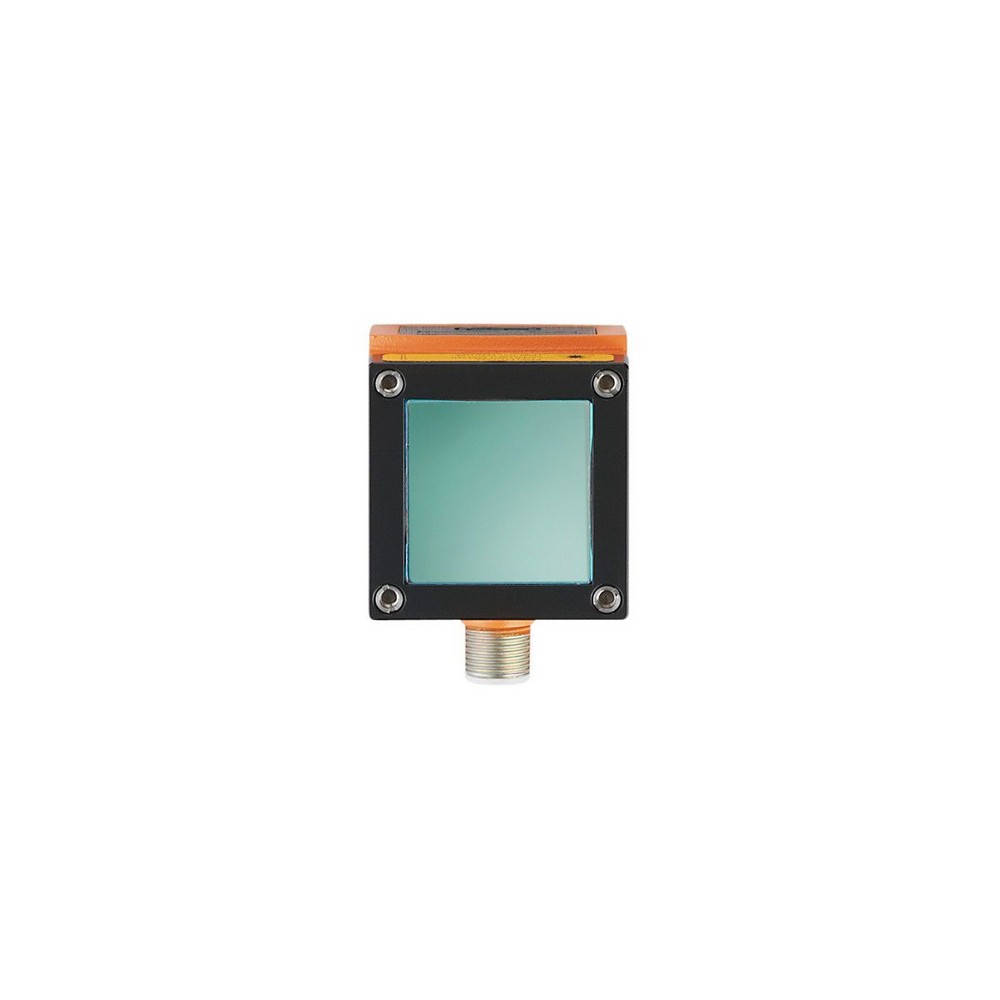

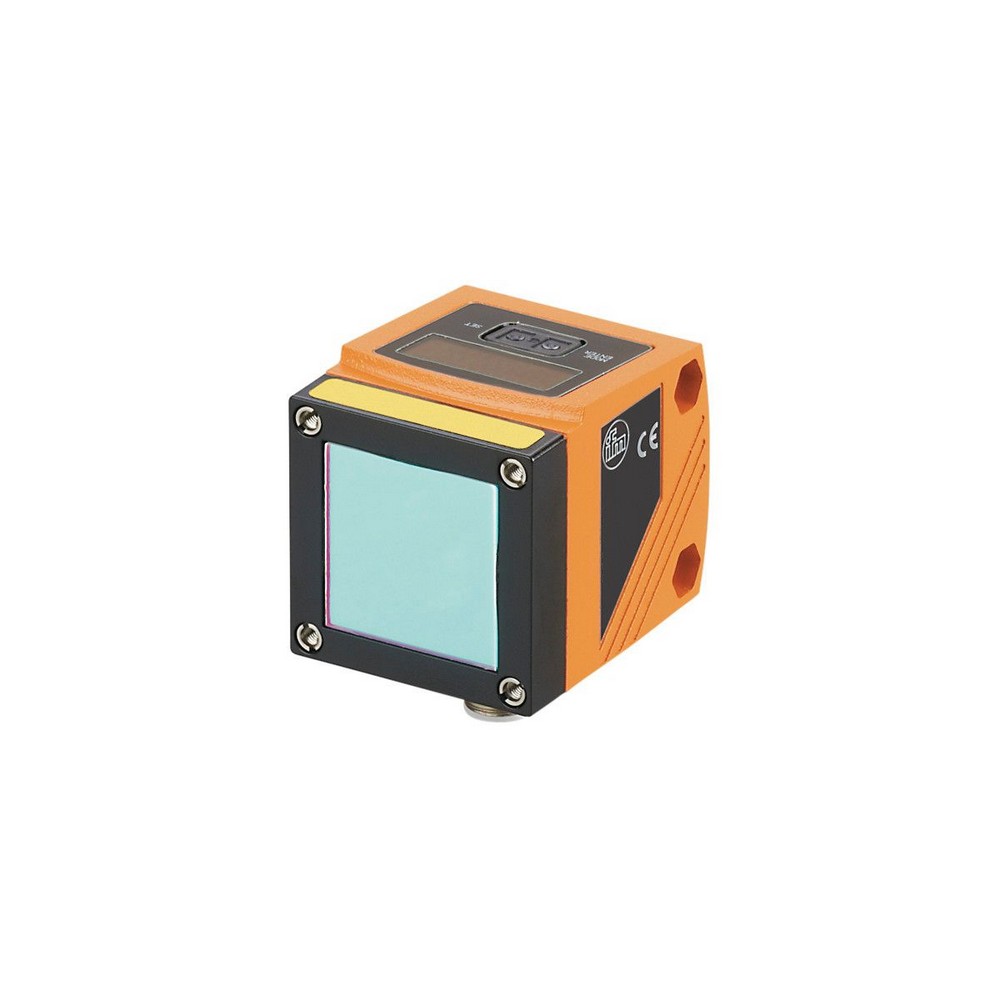

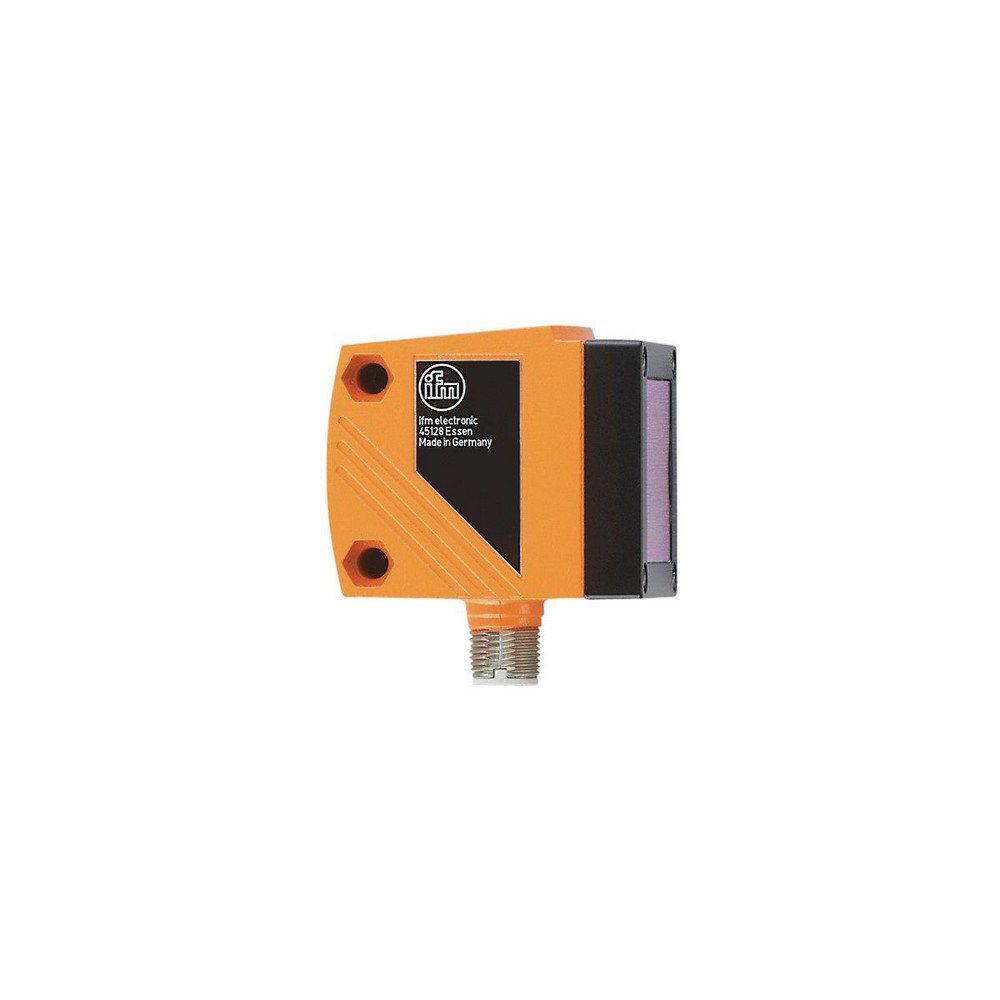

Оптический датчик измерения расстояния O1D120
Электронные данные
Рабочее напряжение [V]18...30 DC; ("supply class 2" согласно UL)
Потребление тока [mA] 150
Класс защитыIII
Защита от переполюсовкида
Станд. срок службы [h]50000
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 2; Количество аналоговых выходов: 1
Выходы
Общее количество выходов2
Электрическое исполнениеPNP
Количество цифровых выходов2
Функция выходного сигналанормально открытый / нормально закрытый; (программируемый)
Макс. допустимая токовая нагрузка на каждый выход [mA]200
Количество аналоговых выходов1
Аналоговый выход по току [mA]4...20
Наиб.нагрузка []250
Аналоговый выход по напряжению [V]0...10
Мин. сопротивление нагрузки []5000
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон контроля
Макс. ширина светового пятна [mm]15
Макс. высота светового пятна [mm]15
Размеры светового пятна по отношению к 10 m
Доступно подавление заднего фонада
Подавление заднего фона [m]0...19
Диапазон измерения/настройки
Диапазон измерения [m]0,2...10; (белая бумага 200 x 200 mm)
Частота дискретизации [Hz]1...50
Интерфейсы
Коммуникационный интерфейсIO-Link
Способ передачиCOM2 (38.4 kBaud)
IO-Link проверка1.1
Стандарт SDCIIEC 61131-9
IO-Link ID прибора806 d / 00 03 26 h
ПрофилиSmart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis
SIO режимда
Нужный тип портаA
Аналоговые рабочие данные2
Бинарные рабочие данные3
Миним.время рабочего цикла [ms]6
Условия эксплуатации
Температура окружающей среды [°C]-10...60
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 60947-5-2
Лазерная защита класса2
Примечание к лазерной защите
Внимание:лазер
Мощность:<= 4,0 mW
Длина волны:650 nm
импульс:1,3 ns
Не смотрите пристально в луч.
Избегайте воздействия лазерного излучения.
класс лазера:2
EN 60825-1:2014-05
Механические данные
Вес [g]314
КорпусПрямоугольный
Размеры [mm]59 x 42 x 52
Материалкорпус: отливка из цинка; фронтальная оптика: стекло; светодиодное окно: PC
Насадка на линзыБоковая оптика
Дисплеи / Элементы управления
Дисплей
Состояние выхода2 x светодиод, жёлтый
режим работысветодиод, зелёный
расстояние, программированиебуквенно-цифровой дисплей, 4-значный
Принадлежности
Принадлежности (необязательные)
Защитный кожух, E21133
Примечания
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12

— RU-RU — O1D120-00 — 23.02.2017

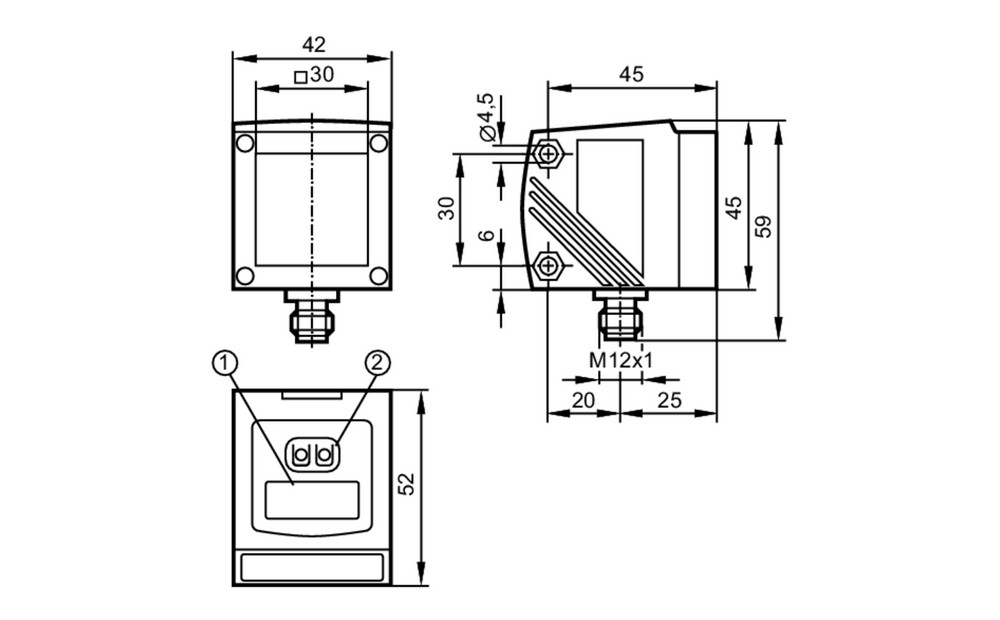

Типовые размеры

1 буквенно-цифровой дисплей 4-значный

2 Кнопки для программирования

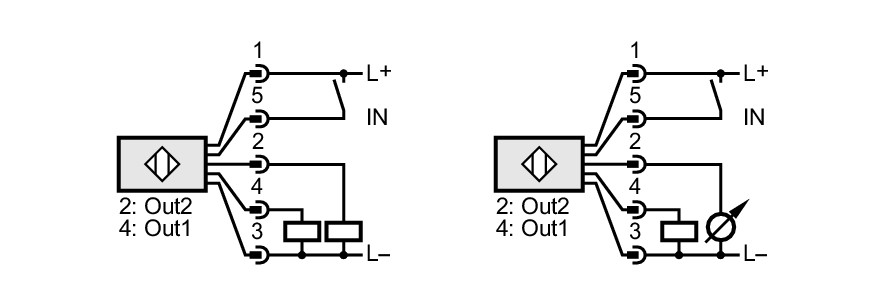

Схема подключения

электрическое подключение

Разъем: 1 x M12

Соединение

2:OUT2 Коммутационный выход или 4...20 mA / 0...10 V
4:OUT1 коммутационный выход или IO-Link
5:IN Лазер вкл./выкл.
