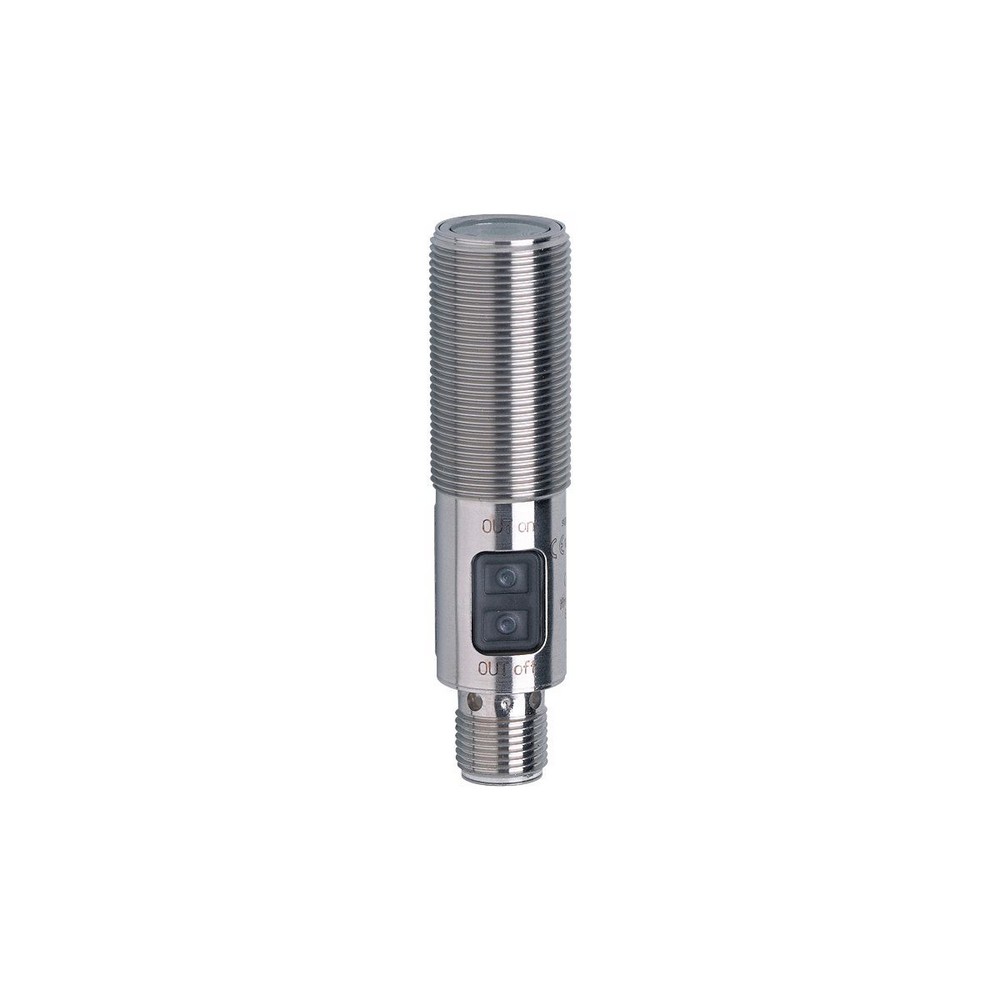

Лазерный датчик диффузного отражения OGH700

Артикул: OGH700

Ожидается

Под заказ

Код товара	OGHLFPKG/US100

Лазерный датчик диффузного отражения OGH700

Описание

Приложение

Функциональный принцип

Датчик диффузного отражения

Электронные данные

Рабочее напряжение [V]

10...36 DC

Потребление тока [mA]

Класс защиты

Защита от переполюсовки

да

Тип света

красный свет

Длина волны [nm]

655

Станд. срок службы [h]

50000

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

Режим срабатывания на свет / затемнение; (программируемый)

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

200

Частота переключения DC [Hz]

1000

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Диапазон [mm]

20...200; (белая бумага 200 x 200 mm 90 % отражение)

Диапазон для белого объекта (90 % отражение) [mm]

20...200

Диапазон для серого объекта (18 % отражение) [mm]

20...100

Диапазон для черного объекта (6 % отражение) [mm]

20...70

Настраиваемый диапазон

да

Диаметр наименьшего обнаруживаемого объекта [mm]

1,5

Макс. диаметр светового пятна [mm]

1,2

Доступно подавление заднего фона

да

Условия эксплуатации

Температура окружающей среды [°C]

-10...60

Степень защиты

IP 65; IP 67

Испытания / одобрения

ЭMC


EN 60947-5-2

Лазерная защита класса

1; (IEC 60825-1 : 2007; Соответствует положению 21 CFR 1040, за исключением отклонений, описанных в документе Laser Notice No. 50, который датирован июлем 2007.)

MTTF [годы]

485

Механические данные

Вес [g]

62,3

Корпус

Резьбовой корпус

Размеры [mm]

M18 x 1 / L = 72

Обозначение резьбы

M18 x 1

материал

нерж. сталь (1.4404 / 316L); PA (полиамид); LCP; EPDM; TPU

Материал линз


PMMA

Дисплеи / Элементы управления

Дисплей


Состояние выхода	1 x светодиод, жёлтый

Принадлежности

Принадлежности (поставляются в комплекте)


крепежные гайки: 2 x

Примечания


Напряжение питания "supply class 2" согласно cULus

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12

диаграммы и графики

a:	датчик
b:	объект
c:	задний фон
x:	расстояние датчик/объект [mm]
y:	мин. расстояние объект/задний фон [mm]

линия точности

x:	расстояние датчик/объект [mm]
y:	мин. расстояние объект/задний фон [mm]
1 =	объект черный (6 % отражение) , задний фон (белый 90 % отражение)
2 =	объект серый (отражение 18 %) , задний фон (белый 90 % отражение)
3 =	объект белый (отражение 90 %) , задний фон (белый 90 % отражение)

Типовые размеры

1 Кнопки для программирования

Схема подключения

электрическое подключение

Разъем: 1 x M12

Соединение
