Магнитно-индуктивный датчик MS5013

Артикул: MS5013
Ожидается
Под заказ
Код товара MS-3060-APKG/AS
  • Поделиться:

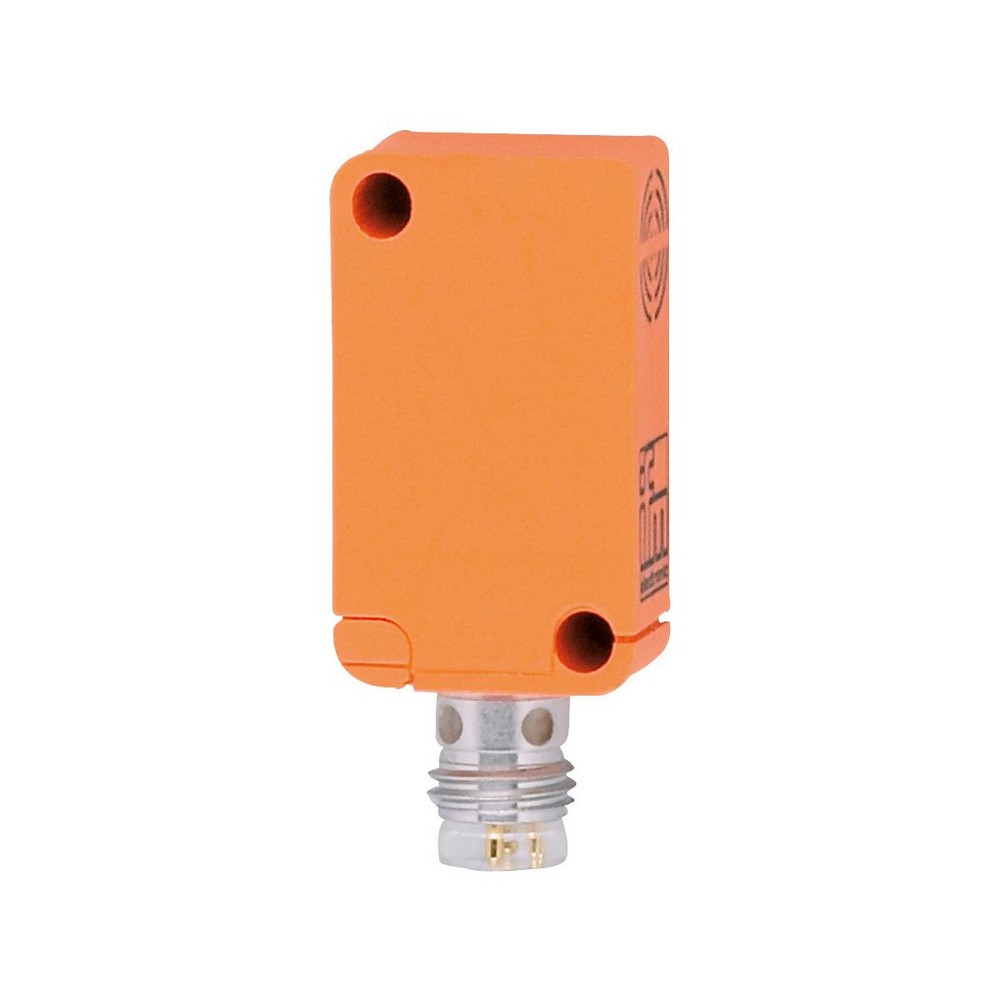

Магнитно-индуктивный датчик MS5013
Электронные данные
Рабочее напряжение [V]10...30 DC
Потребление тока [mA] 10
Класс защитыIII
Защита от переполюсовкида
Выходы
Электрическое исполнениеPNP
Функция выходного сигналаNC
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]200
Частота переключения DC [Hz]5000
Защита от короткого замыканияда
Защита от перегрузок по токуда
Диапазон контроля
Диапазон срабатывания [mm]60; (относительно магнита M 4.0)
Точность/ погрешность
Гистерезис [% от Sr]1...10
Условия эксплуатации
Температура окружающей среды [°C]-25...75
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 61000-4-2 ESD4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение10 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-5 Surge0,5 kV линейное, Ri: 2 Ом
EN 61000-4-6 ВЧ проводимость10 V
EN 55011класс B
MTTF [годы]2847
Механические данные
Вес [g]17,6
КорпусПрямоугольный
Размеры [mm]28 x 10 x 16
Материалкорпус: PBT (полибутилентерефталат) оранжевый
Дисплеи / Элементы управления
Дисплей
Состояние выхода1 x светодиод, жёлтый
Примечания
Упаковочная величина1 шт.
электрическое подключение - разъем
СоединениеРазъем: 1 x M8; Контакты: позолоченый

— RU-RU — MS5013-00 — 08.12.2011

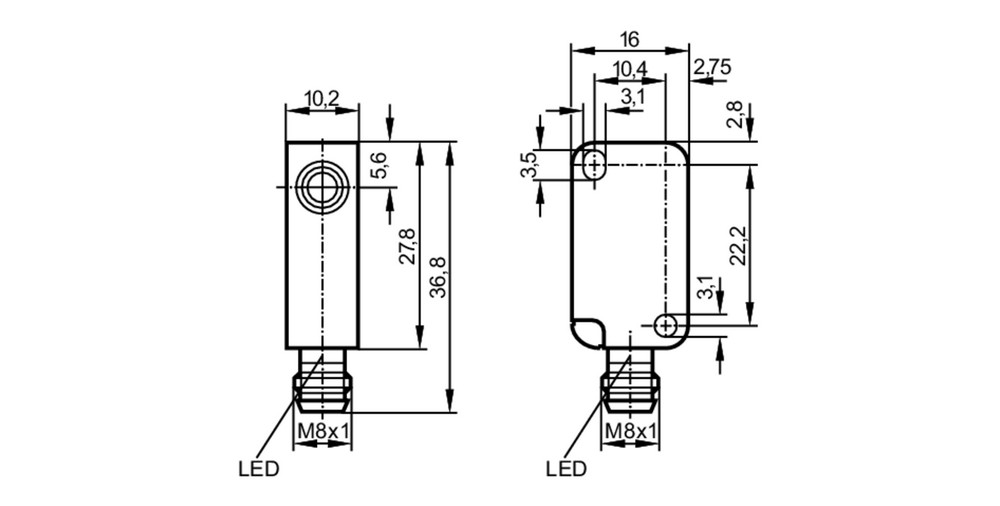

Типовые размеры

Схема подключения

электрическое подключение - разъем

Разъем: 1 x M8; Контакты: позолоченый

Соединение
